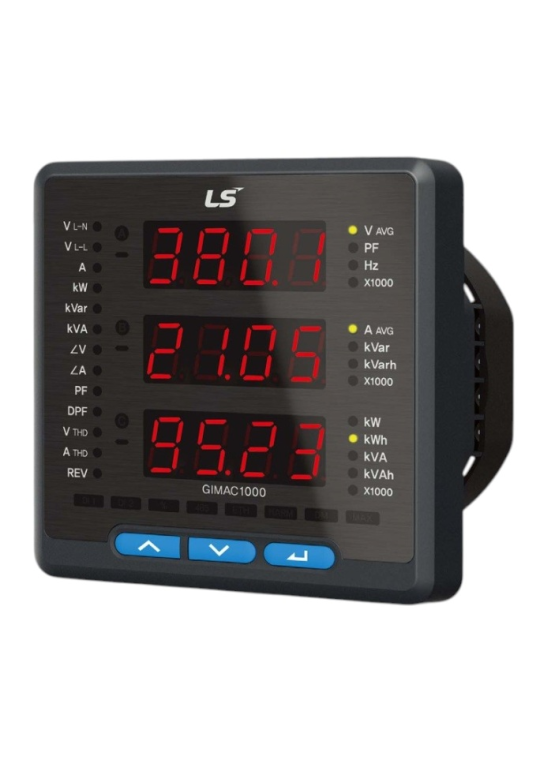

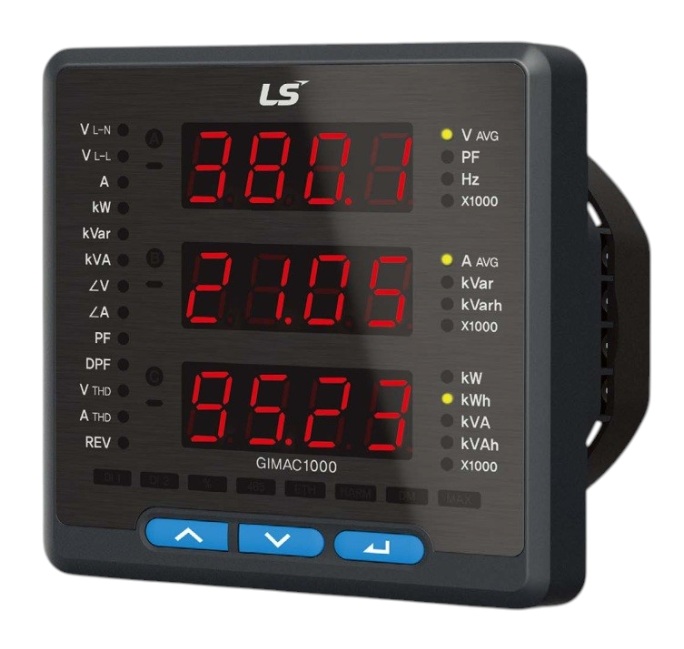

Đồng hồ điện đa năng kỹ thuật số LS GIMAC-1000 NO

Đồng hồ điện đa năng kỹ thuật số LS GIMAC-1000 NO,M485,5A,50Hz,AC/DC100~240V

Nhà sản xuất: LS / Korea

Mã hàng: GIMAC-1000 NO,M485,5A,50Hz,AC/DC100~240V

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Đồng hồ điện đa năng kỹ thuật số LS GIMAC-1000 NO,M485,5A,50Hz,AC/DC100~240V (Digital Power MultiMeter) là thiết bị đo lường và giám sát điện năng cao cấp được sản xuất bởi hãng LS Electric (Hàn Quốc). Thiết bị này thường được gắn trên mặt trước tủ điện công nghiệp chuyên dùng để giám sát, đo lường và hiển thị các thông số chất lượng điện năng giúp người vận hành dễ dàng kiểm tra các thông số điện năng hoạt động.

Khác với phiên bản chuyên sâu (EX loại 38 thông số), phiên bản mở rộng NO hỗ trợ giám sát 14 cơ bản hệ thống điện công nghiệp (Điện áp, dòng điện, công suất, tần số, hệ số công suất, demand cơ bản...). Phiên bản này không hỗ trợ mở rộng thêm các mô-đun chức năng.

Phân biệt dòng NO và dòng EX

Điểm khác biệt cốt lõi nằm ở số lượng thông số đo lường và khả năng mở rộng:

• Dòng NO (Non-Extensible Type): Là dòng cơ bản, đo lường được 13 đến 14 thông số cơ bản của lưới điện (Điện áp, dòng điện, công suất, tần số, hệ số công suất, demand cơ bản...). Phiên bản này không hỗ trợ mở rộng thêm các mô-đun chức năng.
• Dòng EX (Extensible Type): Là dòng cao cấp hơn, hỗ trợ đo lường chuyên sâu lên đến 38 đến 40 thông số (bao gồm phân tích chi tiết sóng hài lên tới bậc 31, đo lường năng lượng đa chiều, demand chuyên sâu) và cho phép gắn thêm các mô-đun mở rộng ngoại vi.

Thông số kỹ thuật cốt lõi

• Mã sản phẩm đầy đủ: GIMAC-1000 NO, M485, 5A, 50Hz, AC/DC 100-240V
• Nguồn cấp điều khiển: AC/DC 100 ~ 240V (50Hz)
• Dòng định mức ngõ vào (qua CT): 5A (hỗ trợ tỷ số biến dòng cài đặt từ 1~2000/5A)
• Dải đo điện áp trực tiếp (qua PT): AC 10 ~ 452V (không cần PT sơ cấp cho lưới hạ thế thông dụng)
• Độ chính xác đo lường:
  • Điện áp / Dòng điện: ±0.3%
  • Công suất / Điện năng: Class 0.5
• Cổng truyền thông: Tích hợp sẵn cổng RS-485 hỗ trợ giao thức Modbus RTU giúp kết nối dễ dàng vào hệ thống SCADA/PMS.
• Màn hình hiển thị: LCD/LED đa dòng, hiển thị rõ nét 3 hàng giá trị thực cùng các phím bấm cấu hình trực tiếp mặt trước.
• Cấu hình lưới điện hỗ trợ: 1P2W, 1P3W, 3P3W (Delta/Y), và 3P4W

Đặc điểm và tính năng nổi bật

• Đo lường cơ bản: Hiển thị 14 thông số bao gồm Điện áp (V), Dòng điện (A), Công suất (P, Q, S), Điện năng tiêu thụ (kWh), Tần số (Hz), Hệ số công suất (PF),....
• Phân tích sóng hài: Đo sóng hài (Harmonics) và các thông số điện năng nâng cao.
• Tính năng phụ trợ: Tự động cuộn màn hình hiển thị, kiểm tra lỗi đấu dây và tự chẩn đoán lỗi hệ thống
• Truyền thông công nghiệp: Tích hợp sẵn cổng RS-485 hỗ trợ giao thức Modbus RTU giúp kết nối dễ dàng vào hệ thống SCADA/PMS
• Kích thước mặt tủ: Thiết kế nhỏ gọn dạng vuông tiêu chuẩn, lắp đặt cơ bản 110 x 110 x 84.6 mm (hoặc sâu 106.6 mm đối với phiên bản tích hợp cổng Ethernet)

Thông số kỹ thuật Đồng hồ đo đa năng GIMAC-100 của LS :

Kích thước Đồng hồ đo đa năng GIMAC-100 của LS :
