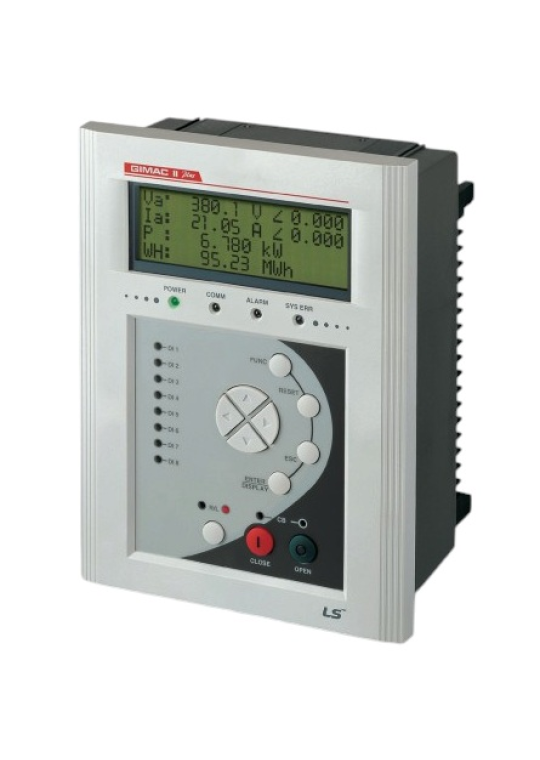

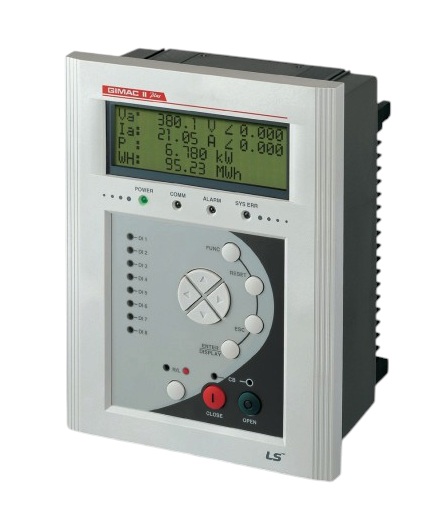

Thiết bị điều khiển và đo lường kỹ thuật số LS GIMAC-115P

Thiết bị điều khiển và đo lường kỹ thuật số LS GIMAC-115P

Nhà sản xuất: LS / Korea

Mã hàng: GIMAC-115P NO,RS,M,5A,50Hz,AC/DC110V

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Thiết bị điều khiển và đo lường kỹ thuật số LS GIMAC-115P (Digital Integrated MultiMetering & Control Device) thường thuộc dòng GIMAC-II Plus là thiết bị điện tử đa năng tích hợp cao cấp của hãng LS Electric (Hàn Quốc), chuyên dùng để giám sát, đo lường các thông số điện năng và điều khiển trong hệ thống phân phối điện công nghiệp.

Giải nghĩa mã cấu hình

• GIMAC-115P: Tên model dòng thiết bị tích hợp đo lường, hiển thị tập trung và điều khiển kỹ thuật số.
• NO: Loại model thông thường (Normal).
• RS: Cổng giao tiếp truyền thông sử dụng chuẩn RS-485.
• M: Sử dụng giao thức truyền thông mã Modbus.
• 5A: Dòng định mức qua biến dòng (CT) là 5A.
• 50Hz: Tần số lưới điện định mức là 50Hz.
• AC/DC100V: Điện áp nguồn điều khiển (Control Power) định mức sử dụng nguồn AC hoặc DC 110V (theo dải chuẩn công nghiệp của hãng hỗ trợ mức điện áp này)

Thông số kỹ thuật cơ bản của dòng GIMAC-115P

• Sơ đồ đấu dây hỗ trợ: 1P2W, 1P3W, 3P3W, 3P4W.
• Khả năng đo lường:
  • Đo lường dòng điện/điện áp với độ chính xác cao (±0.3%).
  • Đo công suất/điện năng (±0.5%).
  • Đo sóng hài (Harmonics) từ bậc 2 đến bậc 15, tổng độ méo dạng sóng hài (THD).
• Lưu trữ sự kiện: Ghi lại lên tới 256 sự kiện (Event Recording).
• Màn hình hiển thị: Màn hình LCD text ký tự lớn (20 ký tự x 4 dòng) dễ theo dõi thông số trực quan.
• Tiếp điểm ngõ vào/ra (I/O): Trang bị tới 10 cổng ngõ vào số (Digital Input) và các tiếp điểm ngõ ra (Output contact) cho còi báo động (Alarm) hoặc lệnh điều khiển đóng cắt.
• Ứng dụng: Thường được lắp đặt trên các bề mặt tủ điện trung thế hoặc hạ thế để giám sát trạm biến áp, nhà máy và tích hợp vào hệ thống quản lý năng lượng thông minh

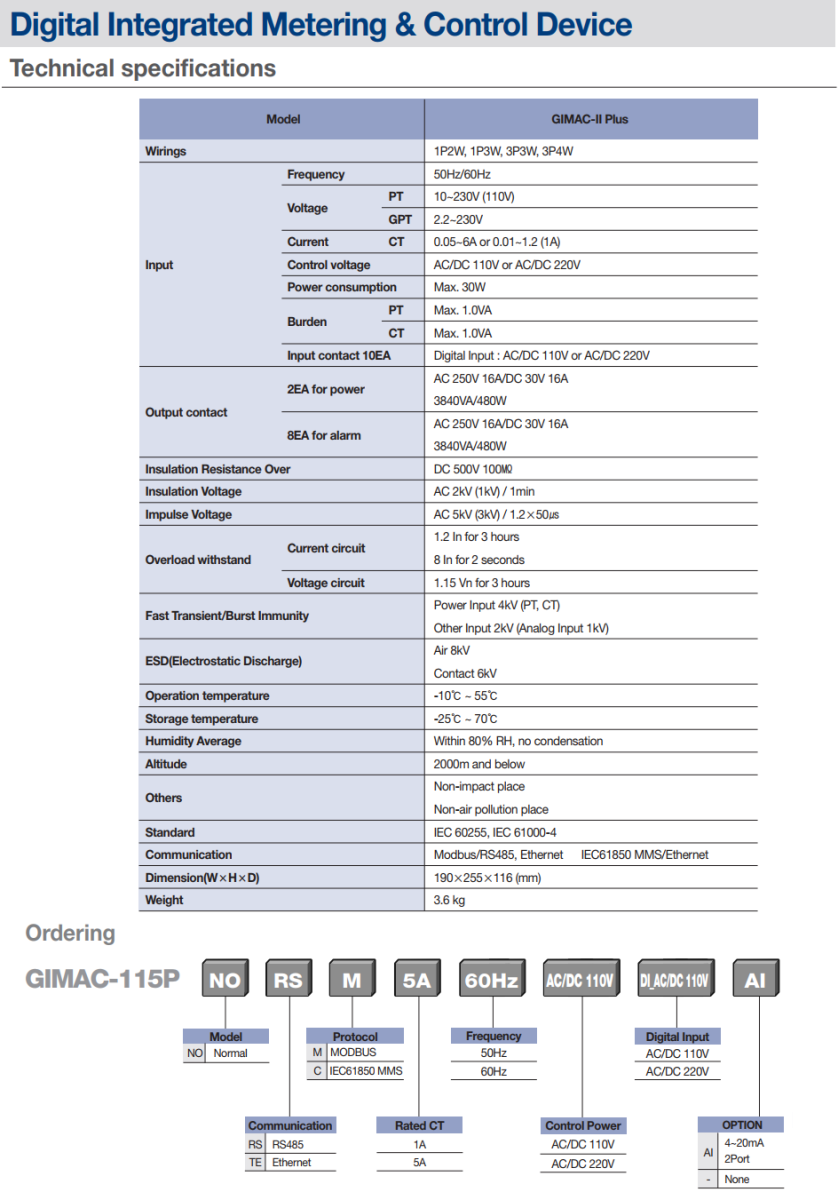

Thông số kỹ thuật Thiết bị điều khiển và đo lường GIMAC-115P của LS :

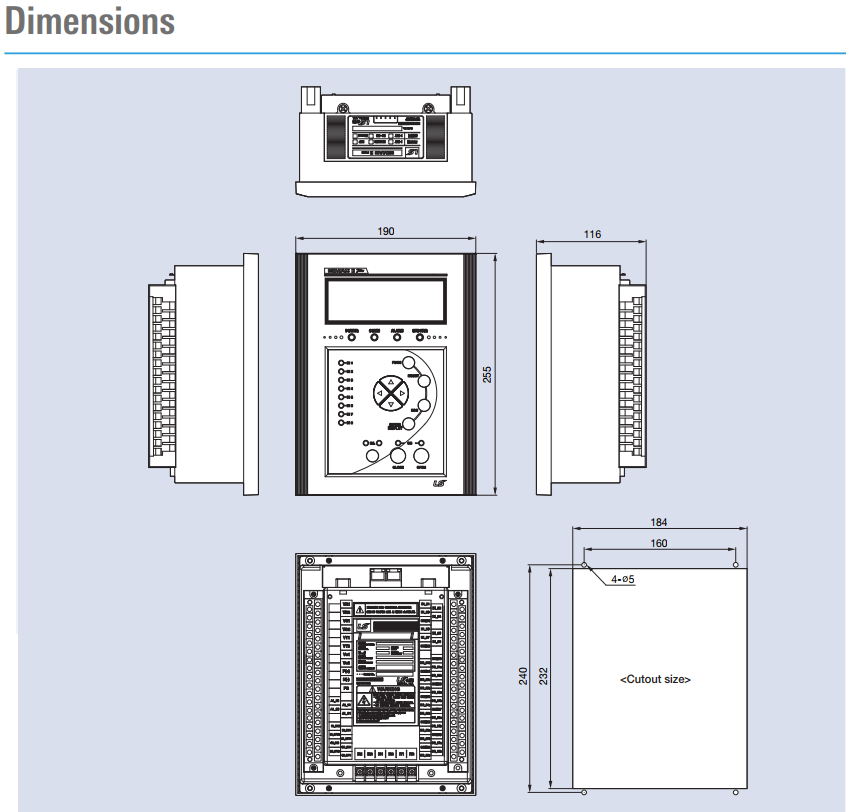

Kích thước Thiết bị điều khiển và đo lường GIMAC-115P của LS :
