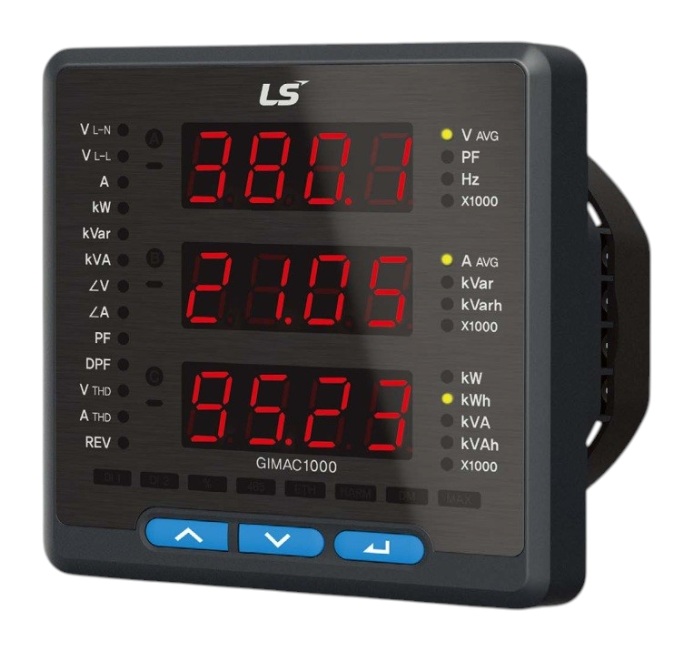

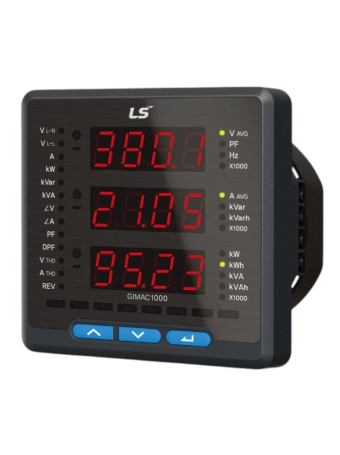

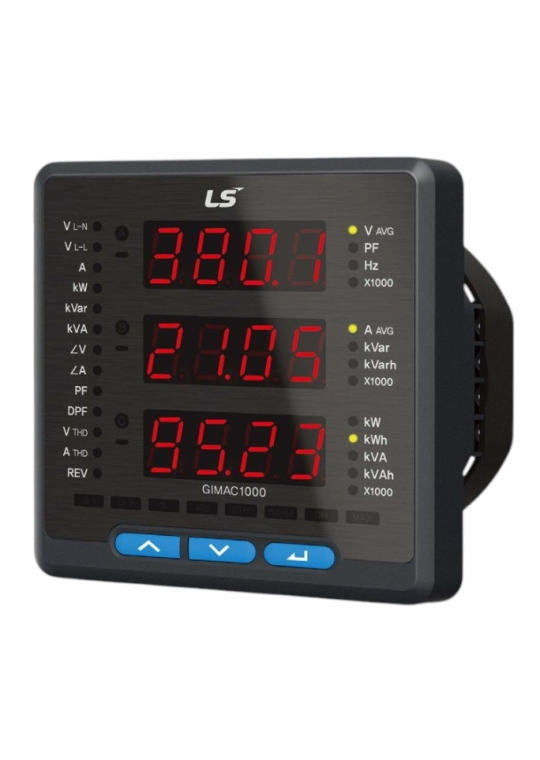

Đồng hồ điện đa năng kỹ thuật số LS GIMAC-1000 EX

Đồng hồ điện đa năng kỹ thuật số LS GIMAC-1000 EX,M485,5A,50Hz,AC/DC100~240V

Nhà sản xuất: LS / Korea

Mã hàng: GIMAC-1000 EX,M485,5A,50Hz,AC/DC100~240V

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Đồng hồ điện đa năng kỹ thuật số LS GIMAC-1000 EX,M485,5A,50Hz,AC/DC100~240V (Digital Power MultiMeter) là thiết bị đo lường và giám sát điện năng cao cấp được sản xuất bởi hãng LS Electric (Hàn Quốc). Thiết bị này thường được gắn trên mặt trước tủ điện công nghiệp chuyên dùng để giám sát, đo lường và hiển thị các thông số chất lượng điện năng giúp người vận hành dễ dàng kiểm tra các thông số điện năng hoạt động.

Khác với phiên bản tiêu chuẩn (NO loại 14 thông số), phiên bản mở rộng EX hỗ trợ giám sát chuyên sâu hệ thống điện công nghiệp nhờ khả năng đo đạc vượt trội lên tới 38 thông số đo lường và tích hợp chức năng phân tích sóng hài.

Phân biệt dòng NO và dòng EX

Điểm khác biệt cốt lõi nằm ở số lượng thông số đo lường và khả năng mở rộng:

• Dòng NO (Non-Extensible Type): Là dòng cơ bản, đo lường được 13 đến 14 thông số cơ bản của lưới điện (Điện áp, dòng điện, công suất, tần số, hệ số công suất, demand cơ bản...). Phiên bản này không hỗ trợ mở rộng thêm các mô-đun chức năng.
• Dòng EX (Extensible Type): Là dòng cao cấp hơn, hỗ trợ đo lường chuyên sâu lên đến 38 đến 40 thông số (bao gồm phân tích chi tiết sóng hài lên tới bậc 31, đo lường năng lượng đa chiều, demand chuyên sâu) và cho phép gắn thêm các mô-đun mở rộng ngoại vi.

Thông số kỹ thuật cốt lõi

• Model định danh: GIMAC-1000 EX (tùy chọn kết nối truyền thông dạng M485 hoặc ETHERNET).
• Hiển thị: Màn hình kỹ thuật số nhiều hàng rõ nét
• Nguồn cấp (Control Voltage): AC/DC 100 ~ 240V (Free Voltage).
• Điện áp ngõ vào (PT): Hỗ trợ dải rộng AC 10 ~ 452V.
• Dòng điện định mức (CT): Secondary 5A (dải đo thực tế 0.05 ~ 6A).
• Cấu hình mạng dây: Linh hoạt cho các hệ thống 1P2W, 1P3W, 3P3W, và 3P4W.
• Tần số lưới điện: 50Hz / 60Hz.
• Độ chính xác: Điện áp/Dòng điện đạt ±0.3%, công suất đạt Class 0.5

Đặc điểm và tính năng nổi bật

• Đo lường mở rộng: Hiển thị 38 thông số bao gồm Điện áp (V), Dòng điện (A), Công suất (P, Q, S), Điện năng tiêu thụ (kWh), Tần số (Hz), Hệ số công suất (PF),....
• Phân tích sóng hài: Đo lường và kiểm soát dải sóng hài mở rộng lên tới bậc thứ 31 (Extended harmonic) giúp bảo vệ thiết bị nhạy cảm.
• Tính năng thông minh: Khả năng tự động kiểm tra lỗi đấu nối dây (Incorrect wiring check) và tự chẩn đoán lỗi hiển thị qua màn hình LCD.
• Truyền thông công nghiệp: Tích hợp sẵn giao thức Modbus RTU qua cổng RS-485 hoặc Modbus TCP/IP qua cổng Ethernet, hỗ trợ tính năng dự phòng cổng kết nối bằng giao thức cấu trúc vòng cây (Rapid Spanning Tree Protocol - RSTP).
• Kích thước mặt tủ: Thiết kế nhỏ gọn dạng vuông tiêu chuẩn, lắp đặt cơ bản 110 x 110 x 84.6 mm (hoặc sâu 106.6 mm đối với phiên bản tích hợp cổng Ethernet)

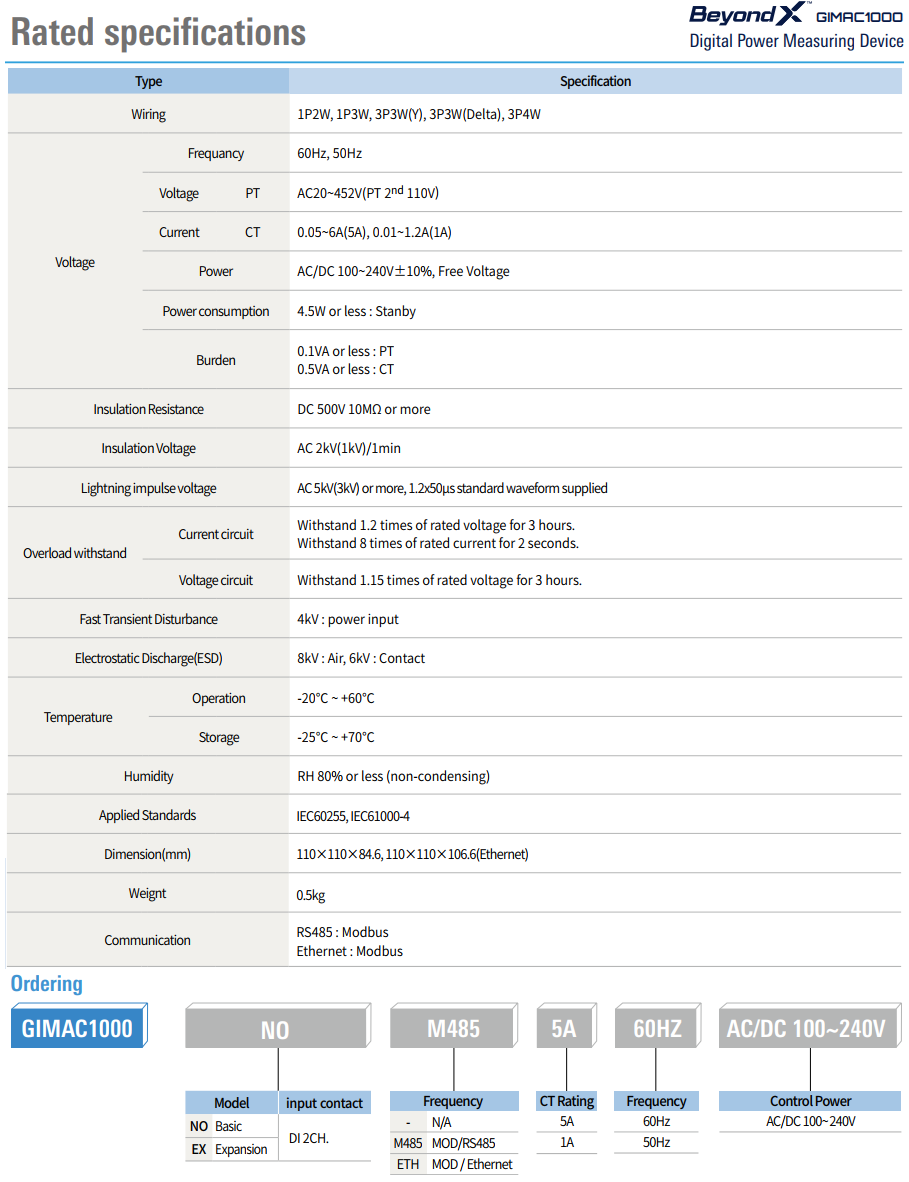

Thông số kỹ thuật Đồng hồ đo đa năng GIMAC-100 của LS :

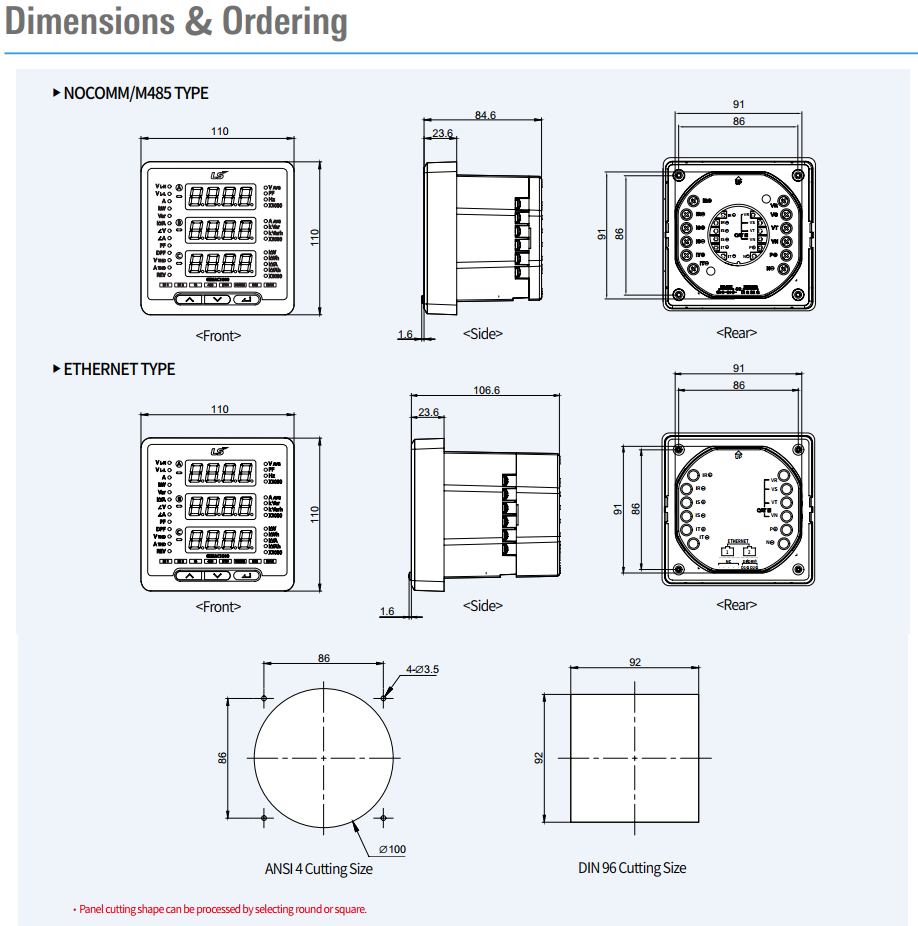

Kích thước Đồng hồ đo đa năng GIMAC-100 của LS :
