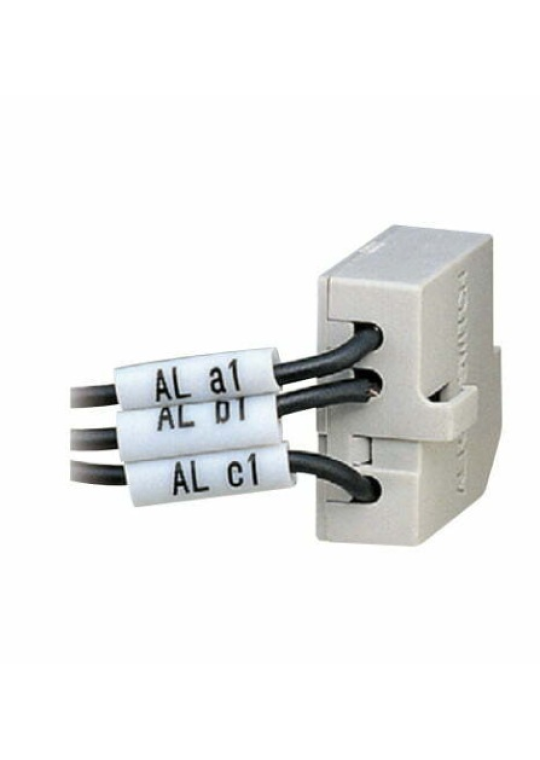

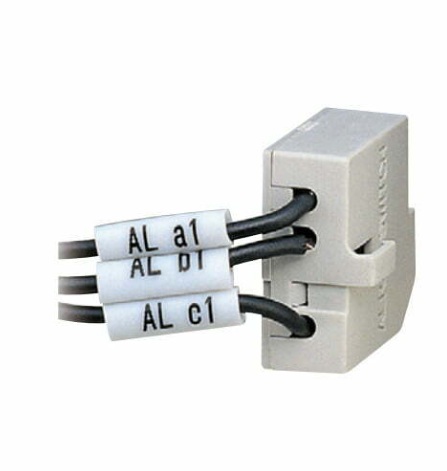

Tiếp điểm cảnh báo AL cho MCCB LS dòng TD/TS100~800

Tiếp điểm cảnh báo AL cho MCCB LS dòng TD/TS100~800

Nhà sản xuất: LS / Korea

Mã hàng: AL for TD/TS100~800

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Tiếp điểm cảnh báo AL cho MCCB LS dòng TD/TS100~800 là phụ kiện lắp bên trong Aptomat khối của hãng LS Electric dòng Susol có chức năng phát tín hiệu cảnh báo (âm thanh hoặc đèn) bằng cách thay đổi trạng thái tiếp điểm khi cầu dao tự động dạng khối (MCCB) ngắt mạch do sự cố như quá tải hoặc ngắn mạch.

Khi lựa chọn tiếp điểm phụ AX cho MCCB LS dòng Susol, cần lưu ý chọn đúng model tương thích với dòng sản phẩm và kích thước khung (Frame Size - AF) của thiết bị đang sử dụng

Chức năng chính

• Báo sự cố: Khi MCCB bị trip (cắt mạch) do lỗi hệ thống, tiếp điểm AL sẽ đổi trạng thái (từ thường mở sang đóng hoặc ngược lại) để kích hoạt đèn báo, còi hú hoặc gửi tín hiệu về trung tâm điều khiển (PLC/SCADA).
• Phân biệt trạng thái: Giúp kỹ thuật viên dễ dàng phân biệt được việc MCCB ngắt do sự cố quá dòng/ngắn mạch hay do người vận hành gạt tắt bằng tay (khác với tiếp điểm phụ AX dùng để báo trạng thái đóng/mở thông thường của MCCB)

Nguyên lý hoạt động

• Chỉ hoạt động khi có sự cố tự động xảy ra: Tiếp điểm AL sẽ thay đổi trạng thái đóng/ngắt khi MCCB bị nhảy (Trip) do quá tải (overload), ngắn mạch (short circuit), hoặc do tác động kích hoạt từ các phụ kiện khác như cuộn cắt độc lập (Shunt Trip - SHT) hay cuộn bảo vệ thấp áp (Undervoltage Release - UVT).
• Không tác động khi thao tác thủ công: Khi bạn dùng tay gạt cần gạt MCCB về vị trí ON hoặc OFF một cách chủ động, tiếp điểm AL sẽ không chuyển đổi trạng thái.
• Reset trạng thái: Khi MCCB được đưa về trạng thái Reset thành công, tiếp điểm AL sẽ tự động quay trở về trạng thái ban đầu

Thông tin cơ bản về sản phẩm

• Tên thiết bị: Tiếp điểm cảnh báo (Alarm switch)
• Mã hàng chính hãng: AL for TD/TS100->800 (thuộc dòng Susol của LS Electric)
• Tương thích sử dụng: Dùng cho dòng MCCB vỏ đúc (MCCB) LS series TD và TS có định mức từ 100AF đến 800AF.
• Điện áp hoạt động: Hỗ trợ dải điện áp điều khiển linh hoạt 100 ~ 220V AC/DC.
• Trạng thái tiếp điểm: Gồm 1 tiếp điểm chuyển đổi (1 Changeover / 1NO + 1NC chung cực Common)
• Tiêu chuẩn sản xuất: Đạt tiêu chuẩn quốc tế IEC.

Thông số kỹ thuật Tiếp điểm cảnh báo AL cho MCCB LS dòng Susol:

                                                   Vị trí lắp Tiếp điểm cảnh báo AL cho MCCB LS dòng Susol:
