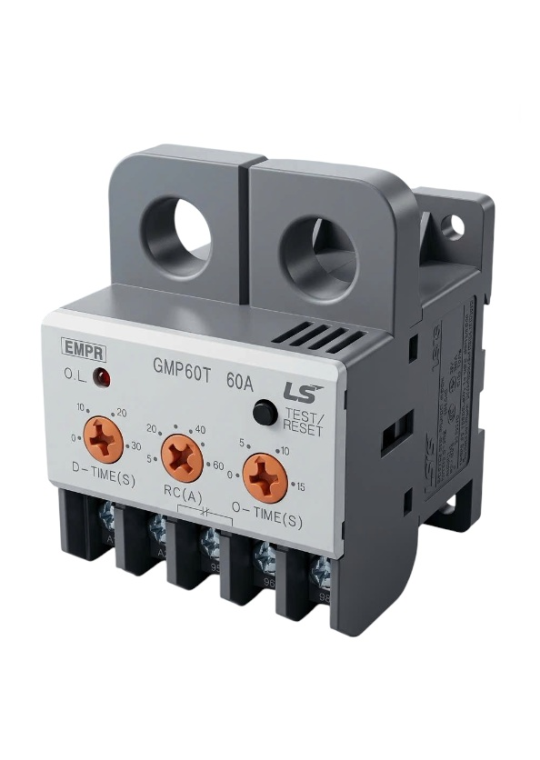

Rơ le điện tử LS GMP60-T (1c) 5~60A

Rơ le điện tử LS GMP60-T (1c) 5~60A

Nhà sản xuất: LS / Korea

Mã hàng: GMP60-T (1c)

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Rơ le điện tử LS GMP60-T (1c) 5~60A (còn gọi là EMPR - Electronic Motor Protection Relay) là thiết bị thông minh bảo vệ động cơ kỹ thuật số cao cấp của hãng LS Electric dùng để theo dõi tình trạng hoạt động, phát hiệt các sự cố bất thường như quá tải, mất pha, kẹt rotor, mất cân bằng pha..sẽ tự động ngắt nguồn điện để ngăn ngừa hư hỏng cho động cơ.

Ký hiệu (1c) đại diện cho thiết kế kiểu Tunnel (luồn dây), trong đó dây động cơ được luồn trực tiếp qua các lỗ tích hợp trên rơ le (CT phụ thân), giúp lắp đặt nhanh chóng, độc lập hoặc kết hợp ghép nối tiếp với Contactor dòng MC.

Tổng quan kỹ thuật

• Loại thiết bị: Rơ-le bảo vệ quá dòng điện tử kiểu thời gian xác định (Definite Time Electronic Motor Protection Relay).
• Kiểu lắp đặt & đấu nối: Lắp rời (Separate mount), kiểu xuyên cáp qua lỗ biến dòng (Tunnel type / 2CT). Có thể gắn rơ le độc lập trên thanh DIN-rail 35mm hoặc bắt vít cố định trên bảng điện tủ điện bên cạnh Contactor.
• Chức năng bảo vệ: Bảo vệ quá dòng (Overcurrent), mất pha (Phase loss), kẹt rô-tơ (Locked rotor)

• Các dải dòng điều chỉnh phổ biến:
  • 0.5 ~ 6A Dùng cho các Contactor MC-9b, MC-12b, MC-18b, MC-22b, MC-32a ( dãi dòng tải nhỏ và trung bình )
  • 3 ~ 30A Dùng cho các Contactor MC-9b, MC-12b, MC-18b, MC-22b, MC-32a ( dãi dòng tải nhỏ và trung bình )
  • 5 ~ 60A Dùng cho các Contactor MC-40a, MC-50a, MC-65a ( dãi dòng lớn tới 60A )
• Điện áp nguồn điều khiển (Khởi động): Thường sử dụng mức thông dụng 220VAC hoặc 380VAC (tùy thuộc vào model cụ thể bạn chọn).
• Tiếp điểm phụ: Loại SPDT / 1a1b (khi kích hoạt).
• Kiểu hiển thị & Reset: Tích hợp đèn báo trạng thái lỗi bằng LED, hỗ trợ nút Reset bằng tay (Manual) hoặc tự động (Auto)

Chức năng chính

• Chống quá tải: Ngắt điện khi dòng điện vượt mức cho phép để tránh làm động cơ bị quá nhiệt và cháy.
• Bảo vệ mất pha / lệch pha: Phát hiện sự cố mất nguồn một trong các pha (với điện 3 pha) gây lệch dòng, rung lắc hoặc hỏng cuộn dây.
• Bảo vệ sụt áp / quá áp: Giám sát điện áp nguồn để ngắt mạch khi điện áp quá cao hoặc quá thấp so với định mức.

Nguyên lý hoạt động cơ bản

Thiết bị liên tục đo đạc các đại lượng điện (dòng điện, điện áp, nhiệt độ) thông qua cảm biến hoặc biến dòng. Khi phát hiện giá trị vượt ngưỡng cài đặt trong một khoảng thời gian nhất định, rơ-le sẽ phát tín hiệu tác động vào công tắc tơ (contactor) hoặc máy cắt (circuit breaker) để cô lập động cơ khỏi lưới điện

Thông số kỹ thuật và tính năng chính

• Hãng sản xuất: LS Electric
• Chức năng bảo vệ: Bảo vệ quá dòng/quá tải, mất pha, kẹt rotor (lock rotor).
• Tiếp điểm phụ: Thường gồm 1NO + 1NC (1a1b).
• Dải điều chỉnh dòng điện phổ biến:
  • GMP22: Dải nhỏ từ 0.3~1.5A, 1~5A, 4.4~22A hoặc các dải khác tùy phiên bản 2 pha/3 pha.
  • GMP40: Dải điều chỉnh 4~20A hoặc 8~40A.
  • GMP60-T: Dải điều chỉnh 5~6A, 3~30A, 5~60A (loại lắp rời cho khởi động từ/contactor lớn).
• Điện áp hoạt động: Lên đến 690V, tần số 50/60Hz.
• Tiêu chuẩn chất lượng: Đạt chuẩn quốc tế như UL, CE

Ưu điểm nổi bật

• Độ chính xác cao: Sử dụng công nghệ vi xử lý tiên tiến giúp đo lường dòng điện và thời gian trễ cắt tối ưu hơn rơ le nhiệt lưỡng kim thông thường.
• Độ bền tốt: Chống nhiễu hiệu quả trong môi trường công nghiệp khắc nghiệt, giúp kéo dài tuổi thọ cho động cơ, máy bơm hay quạt công nghiệp.
• Linh hoạt: Có thể lắp trực tiếp vào contactor (như dòng MC của LS) hoặc lắp rời tùy theo mã sản phẩm

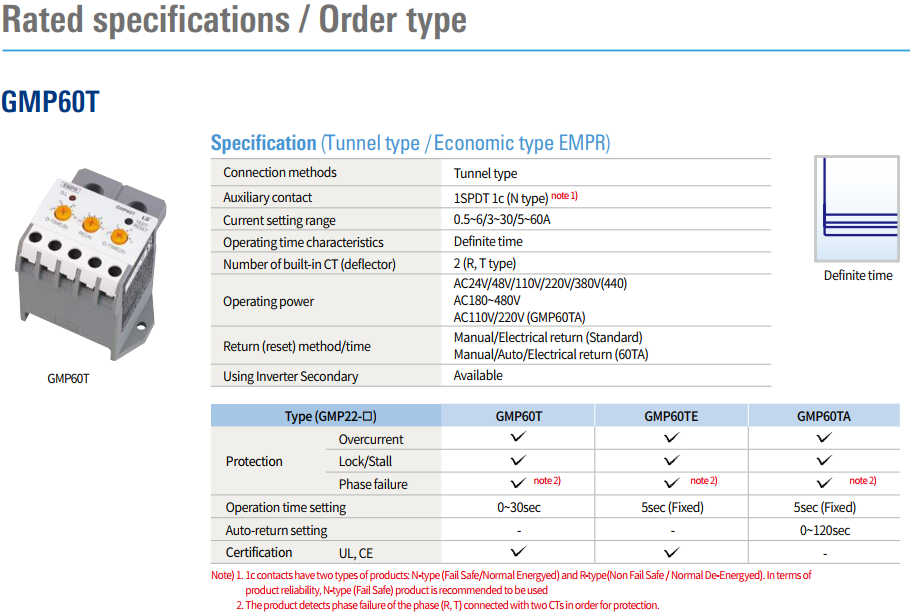

Thông số kỹ thuật Rơ le điện tử GMP60-T của LS :

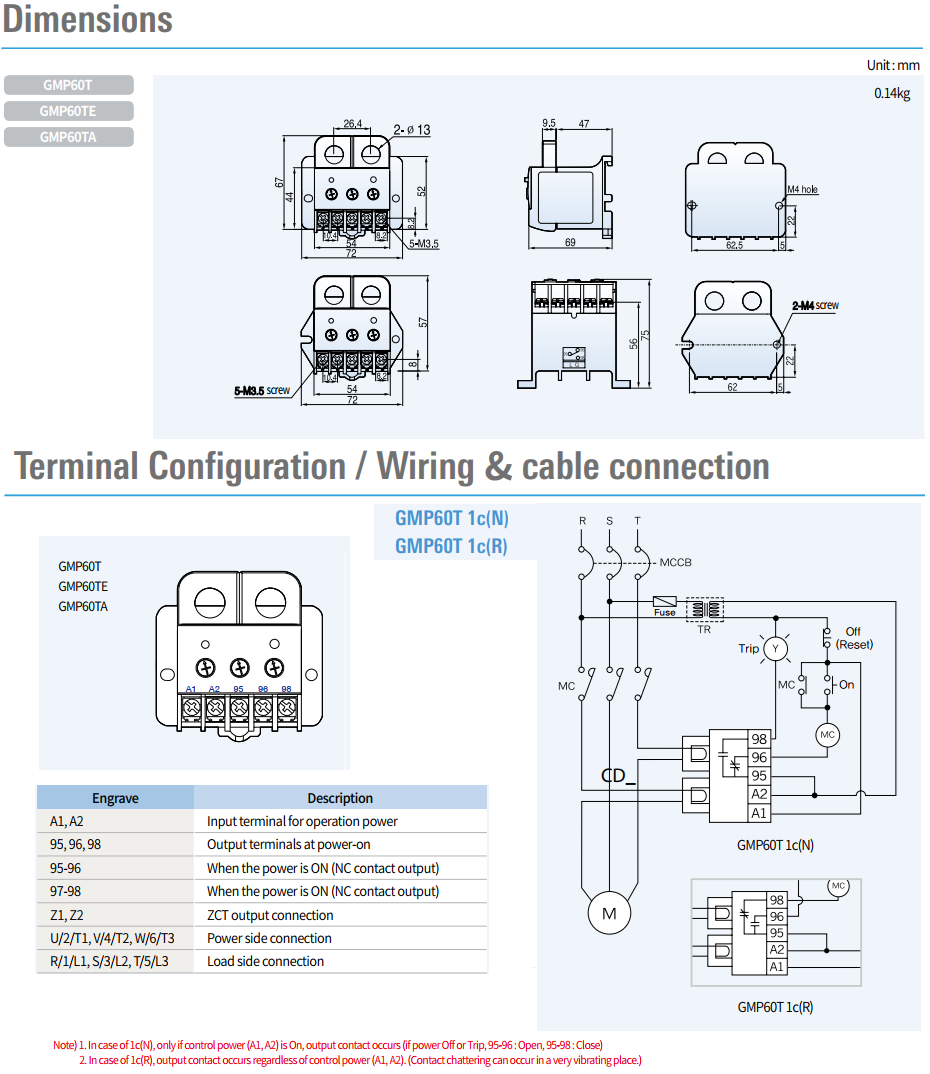

Kích thước và sơ đồ đấu nối Rơ le điện tử GMP60-T của LS :
