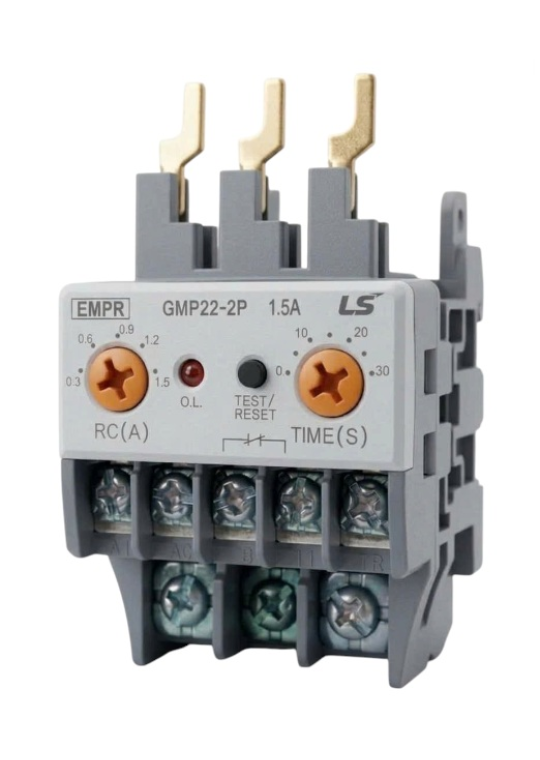

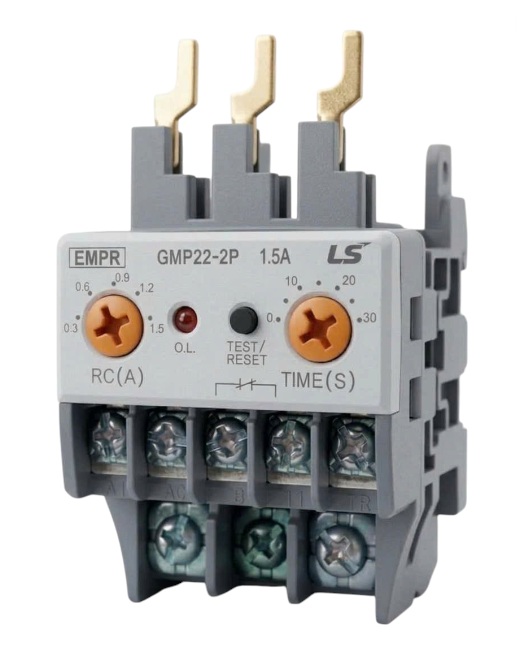

Rơ le điện tử LS GMP22-2P (1a1b) 1~5A

Rơ le điện tử LS GMP22-2P (1a1b) 1~5A

Nhà sản xuất: LS / Korea

Mã hàng: GMP22-2P (1a1b)

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Rơ le điện tử LS GMP22-2P (1a1b) 1~5A (rơ-le bảo vệ động cơ) là thiết bị thông minh bảo vệ động cơ kỹ thuật số cao cấp của hãng LS Electric dùng để theo dõi tình trạng hoạt động, phát hiệt các sự cố bất thường như quá tải, mất pha, kẹt rotor, mất cân bằng pha..sẽ tự động ngắt nguồn điện để ngăn ngừa hư hỏng cho động cơ.

Chức năng chính

• Chống quá tải: Ngắt điện khi dòng điện vượt mức cho phép để tránh làm động cơ bị quá nhiệt và cháy.
• Bảo vệ mất pha / lệch pha: Phát hiện sự cố mất nguồn một trong các pha (với điện 3 pha) gây lệch dòng, rung lắc hoặc hỏng cuộn dây.
• Bảo vệ sụt áp / quá áp: Giám sát điện áp nguồn để ngắt mạch khi điện áp quá cao hoặc quá thấp so với định mức.
• Bảo vệ kẹt rô-tơ (locked rotor): Phát hiện khi trục động cơ không thể quay do kẹt cơ khí nhưng vẫn nhận dòng điện lớn.

Nguyên lý hoạt động cơ bản

Thiết bị liên tục đo đạc các đại lượng điện (dòng điện, điện áp, nhiệt độ) thông qua cảm biến hoặc biến dòng. Khi phát hiện giá trị vượt ngưỡng cài đặt trong một khoảng thời gian nhất định, rơ-le sẽ phát tín hiệu tác động vào công tắc tơ (contactor) hoặc máy cắt (circuit breaker) để cô lập động cơ khỏi lưới điện

Thông số kỹ thuật và tính năng chính

• Hãng sản xuất: LS Electric
• Chức năng bảo vệ: Bảo vệ quá dòng/quá tải, mất pha, kẹt rotor (lock rotor).
• Tiếp điểm phụ: Thường gồm 1NO + 1NC (1a1b).
• Dải điều chỉnh dòng điện phổ biến:
  • GMP22: Dải nhỏ từ 0.3~1.5A, 1~5A, 4.4~22A hoặc các dải khác tùy phiên bản 2 pha/3 pha.
  • GMP40: Dải điều chỉnh 4~20A hoặc 8~40A.
  • GMP60-T: Dải điều chỉnh 5~6A, 3~30A, 5~60A (loại lắp rời cho khởi động từ/contactor lớn).
• Điện áp hoạt động: Lên đến 690V, tần số 50/60Hz.
• Tiêu chuẩn chất lượng: Đạt chuẩn quốc tế như UL, CE

Ưu điểm nổi bật

• Độ chính xác cao: Sử dụng công nghệ vi xử lý tiên tiến giúp đo lường dòng điện và thời gian trễ cắt tối ưu hơn rơ le nhiệt lưỡng kim thông thường.
• Độ bền tốt: Chống nhiễu hiệu quả trong môi trường công nghiệp khắc nghiệt, giúp kéo dài tuổi thọ cho động cơ, máy bơm hay quạt công nghiệp.
• Linh hoạt: Có thể lắp trực tiếp vào contactor (như dòng MC của LS) hoặc lắp rời tùy theo mã sản phẩm

Thông số kỹ thuật Rơ le điện tử GMP22-2P của LS :

Kích thước và sơ đồ đấu nối Rơ le điện tử GMP22-2P của LS :
