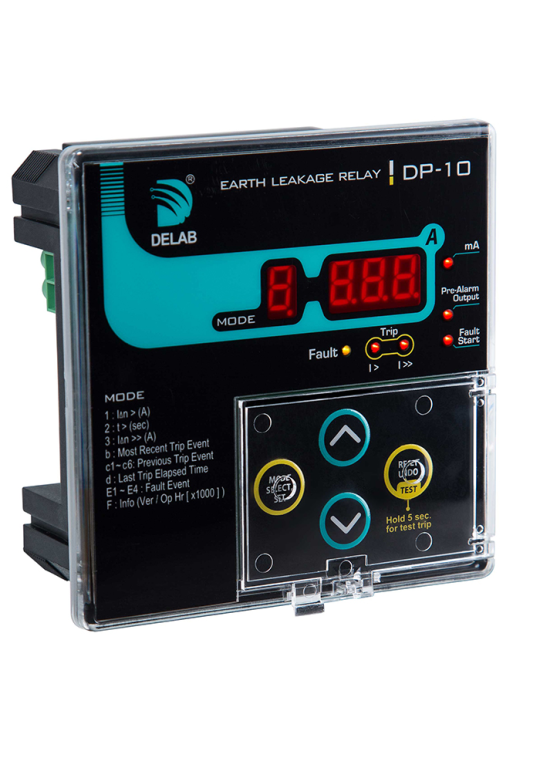

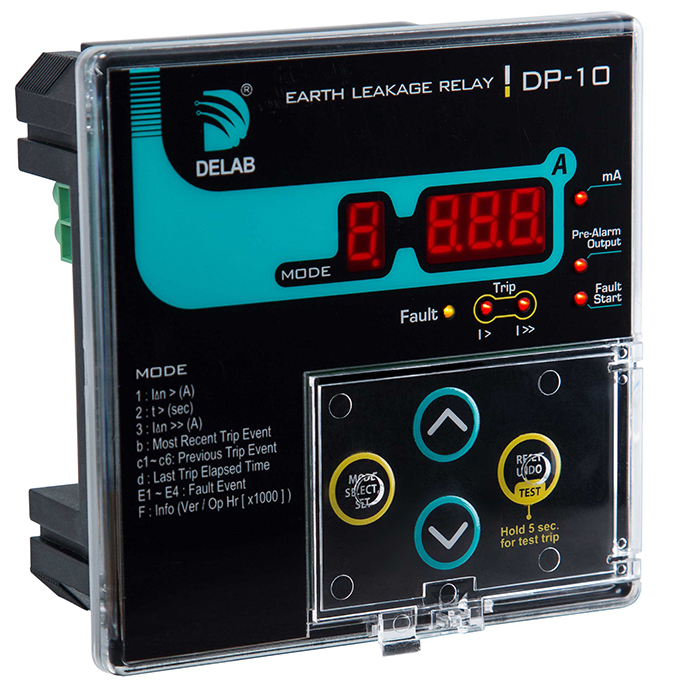

Rơ le bảo vệ dòng rò DELAB DP-10

Rơ le bảo vệ dòng rò DELAB DP-10 - LOẠI GẮN MẶT TỦ ( 96x96 )

Nhà sản xuất: Delab/Malaysia

Mã sản phẩm: DP-10

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Rơ le bảo vệ dòng rò (Earth Leakage Relay - ELR) của Delab là thiết bị điện dùng để phát hiện và ngắt mạch khi có sự cố rò rỉ điện, giúp bảo vệ con người và thiết bị khỏi giật điện hoặc hỏa hoạn.

Dưới đây là các thông tin chi tiết về sản phẩm này :

1. Các dòng sản phẩm phổ biến :

Các mẫu rơ le Delab thường được phân loại theo cách lắp đặt (gắn thanh ray hoặc gắn mặt tủ) và theo các thông số kỹ thuật:

• Dòng gắn thanh ray (DIN Rail):
  • TM-18c: Hiển thị giá trị thực LED 7 đoạn, dải cài đặt 30mA - 10A.
  • TM-18r: Hiển thị giá trị thực LED 7 đoạn, dải cài đặt 30mA - 10A, một số chức năng nâng cao
• Dòng gắn mặt tủ (Panel Mount):
  • DP-10: Hiển thị giá trị thực LED 7 đoạn, dải cài đặt 30mA - 10A, option Modbus RS485
  • DP-10r: Hiển thị giá trị thực LED 7 đoạn, dải cài đặt 30mA - 10A, option Modbus RS485, một số chức năng nâng cao.

2. Tính năng nổi bật :

• Hiển thị : Hiển thị giá trị thực LED 7 đoạn.
• Lưu sự kiện: Các model lắp mặt tủ có chức năng ghi lại sự cố 7 lỗi gần nhất, 4 lỗi khởi động từng pha, Cho phép xem thời gian xảy ra sự cố trong vòng 99 ngày.
• Truyền thông Modbus: Các relay lắp mặt cánh có thêm tùy chọn truyền thông Modbus RS485
• Nguồn cung cấp dãy rộng: 65-275Vac/ 90-300Vdc; DP-10-024d: 16-36Vdc
• Tiêu chuẩn : Đáp ứng tiêu chuẩn IEC-60255-26 Standard

3. Hướng dẫn lắp đặt và cài đặt nhanh :

Để thiết bị hoạt động chính xác, bạn có thể tham khảo quy trình:

1. Lắp đặt ZCT: Luồn tất cả các dây pha và dây trung tính (N) qua tâm của ZCT. Lưu ý không luồn dây tiếp địa (PE) qua ZCT.
2. Đấu nối: Kết nối ZCT vào các chân tín hiệu trên rơ le và cấp nguồn nuôi cho thiết bị.
3. Cài đặt:
   • Chỉnh ngưỡng dòng rò (𝐼Δ𝑛) phù hợp với hệ thống (thường là 30mA cho bảo vệ người, cao hơn cho bảo vệ thiết bị).
   • Chỉnh thời gian trễ (Δ𝑡) để phối hợp bảo vệ giữa các cấp tủ điện.

Mô tả Rơ le bảo vệ dòng rò gắn mặt tủ DP-10 – DELAB

- Hiển thị giá trị thực LED 7 đoạn, LED trạng thái hoạt động, trạng thái sự cố rõ ràng.
- Cài đặt dòng rò mức thấp Low set: 30mA – 50A, thời gian tác động t> = 0.03s – 20s
- Cài đặt dòng rò mức cao High set: off/ 0.1A - 20A  thời gian cắt tức thời không cho phép chỉnh (cố định 30ms).
- Nguồn cung cấp: DP-10-220a: 65-275Vac/ 90-300Vdc; DP-10-024d: 16-36Vdc
- Kết nối truyền thông RS-485 Modbus RTU với Module A-01s/A-01SP (option).
- Cấp bảo vệ khi lắp mặt tủ đạt chuẩn IP-54
- Ghi lại sự cố 7 lỗi gần nhất, 4 lỗi khởi động từng pha, Cho phép xem thời gian xảy ra sự cố trong vòng 99 ngày.
- Đáp ứng tiêu chuẩn IEC-60255-26 Standard
- Dùng kết hợp với ZCT DELAB (NSX khuyến cáo để đạt cấp chính xác & an toàn cao nhất)
- Size: 99,2x99,2mm. Mặt tủ cắt: 92x92mm

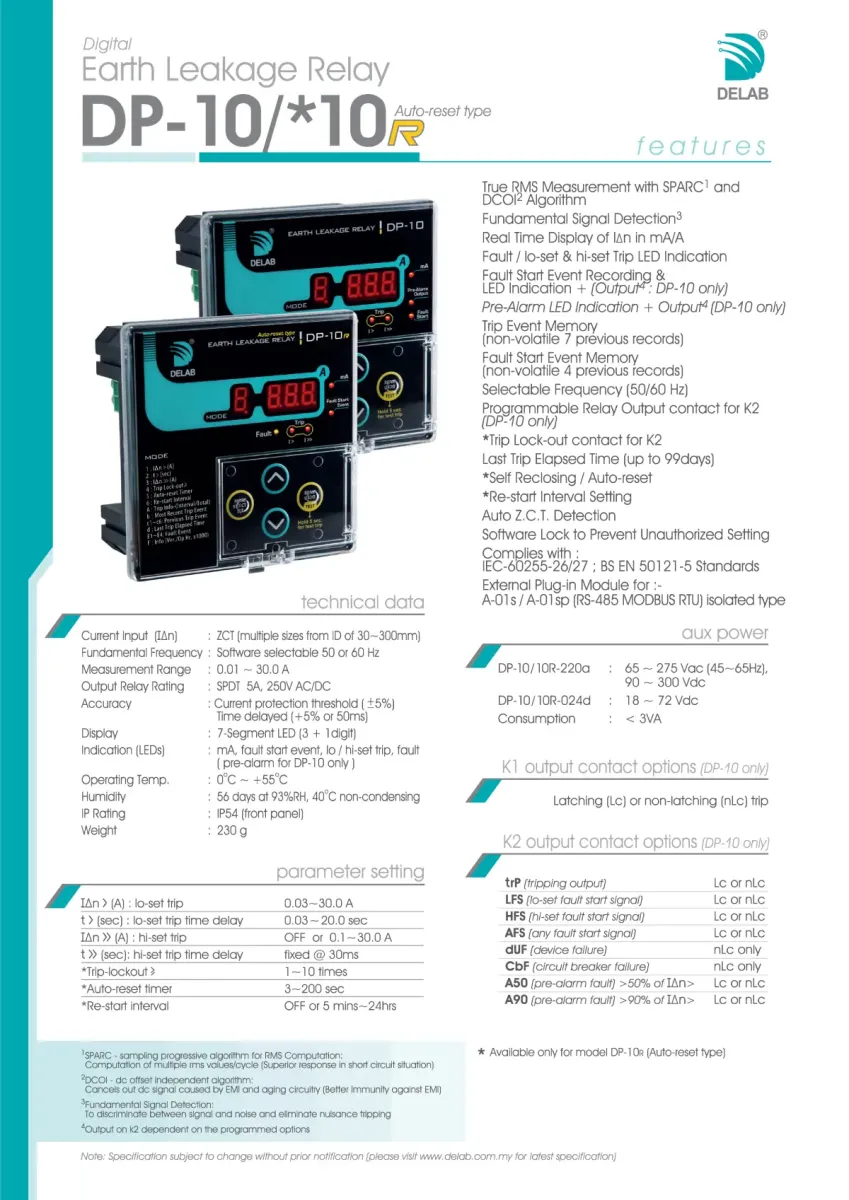

Bảng thông số chi tiết Relay DP-10 Delab:

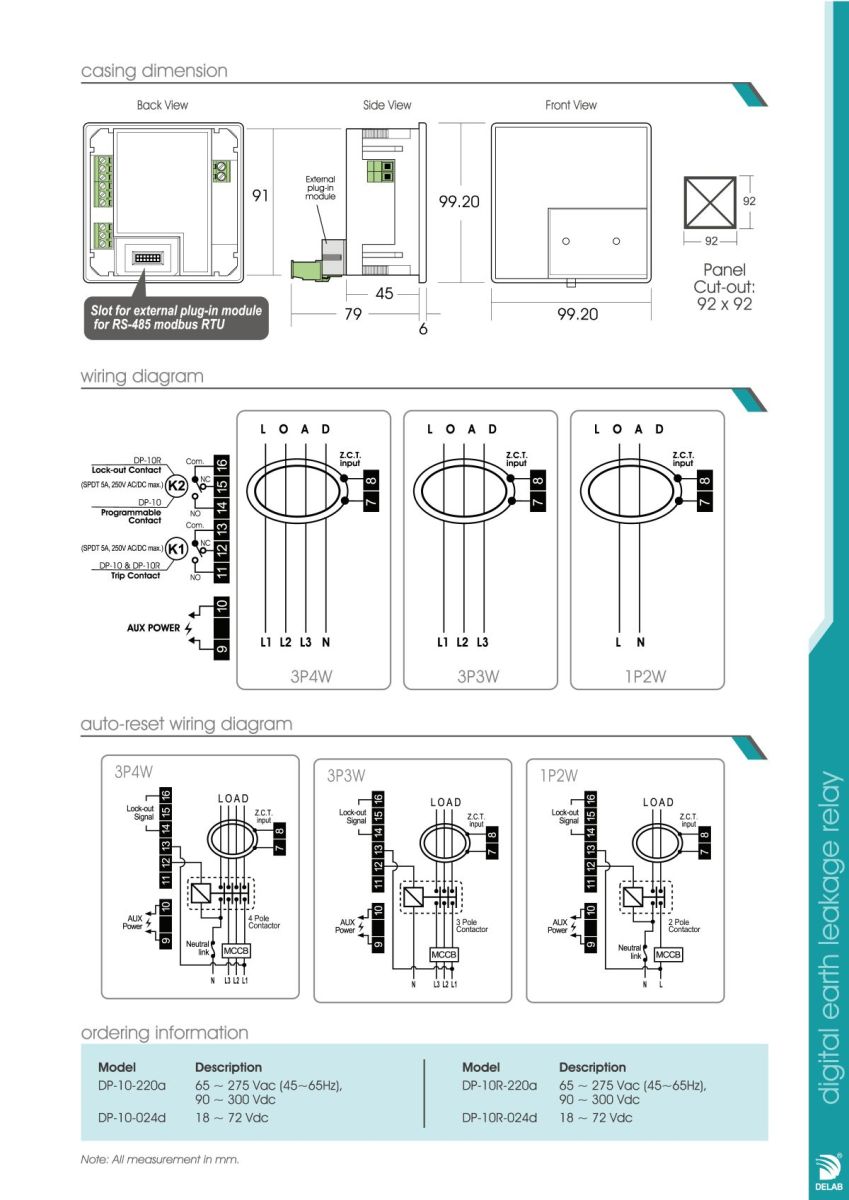

Sơ đồ đấu nối và kích thước Relay DP-10 Delab:
