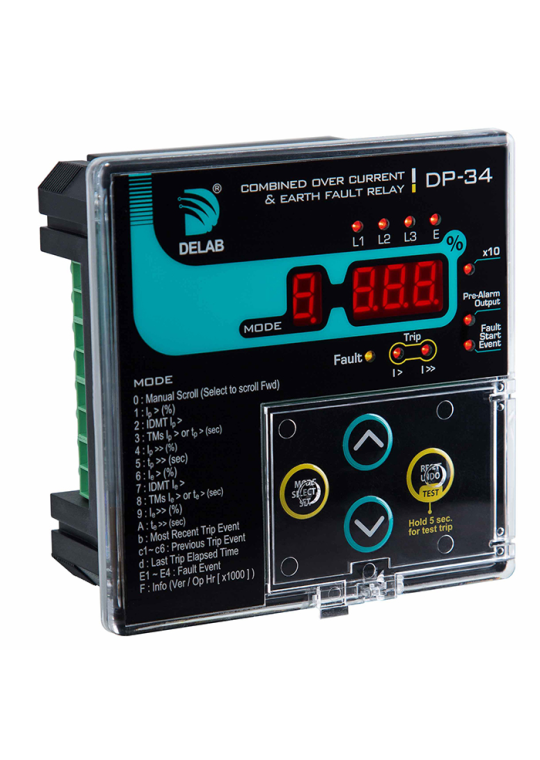

Relay bảo vệ quá dòng và chạm đất DELAB DP-34

Rơ le bảo vệ quá dòng và chạm đất DELAB DP-34 - LOẠI GẮN MẶT TỦ ( 96x96 )

Nhà sản xuất: Delab/ China

Mã sản phẩm: DP-34

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

1. Đặc điểm kỹ thuật :

- Hiển thị giá trị thực LED 7 đoạn, LED trạng thái hoạt động, trạng thái sự cố rõ ràng từng pha.
- Điện áp nguồn cung cấp: DP-34-220a: 65-275Vac/ 90-300Vdc; DP-34-024d: 16-36Vdc.
- Dòng điện ngõ vào: thích hợp Biến dòng bảo vệ PCT: xxxx/5A (xxxx/1A option).
- 6 đặc tuyến theo IDMT + 1 đặc tuyến theo DTL
- Kết nối truyền thông RS-485 Modbus RTU với Module A-01s/A-01SP (option).
- Cấp bảo vệ khi lắp mặt tủ đạt chuẩn IP-54
- Ghi lại sự cố 7 lỗi gần nhất, 4 lỗi khởi động từng pha, Cho phép xem thời gian xảy ra sự cố trong vòng 99 ngày.
- Đáp ứng tiêu chuẩn IEC-60255-26 Standard/ ANSI Code: 50P, 50G, 51P, 51G
- Size: 99,2x99,2mm. Mặt tủ cắt: 92x92mm

2. Thông số cài đặt :

Cài đặt bảo vệ quá dòng Phase Over current Setting:
- Mức thấp Low set: 2% -200%, thời gian tác động theo đặc tuyến IDMT/DTL: TMp = 0.05 -1 (6 IDMT + 1 DTL), thời gian tác động theo DTL: tp> = 0.03s – 20s
- Mức cao High set: off/ 20% - 2000%, thời gian tác động tp>> = 0.03s -20s

Cài đặt bảo vệ chạm đất Earth Fault Setting:
- Mức thấp Low set: 2% -100%, thời gian chọn theo đạc tuyến IDMT/DTL: TMe = 0.05 -1 (6 IDMT + 1 DTL); thời gian tác động DTL: te> = 0.03s – 20s
- Mức cao High set: 20% - 1000%, thời gian tác động te>> = 0.03s - 20s
