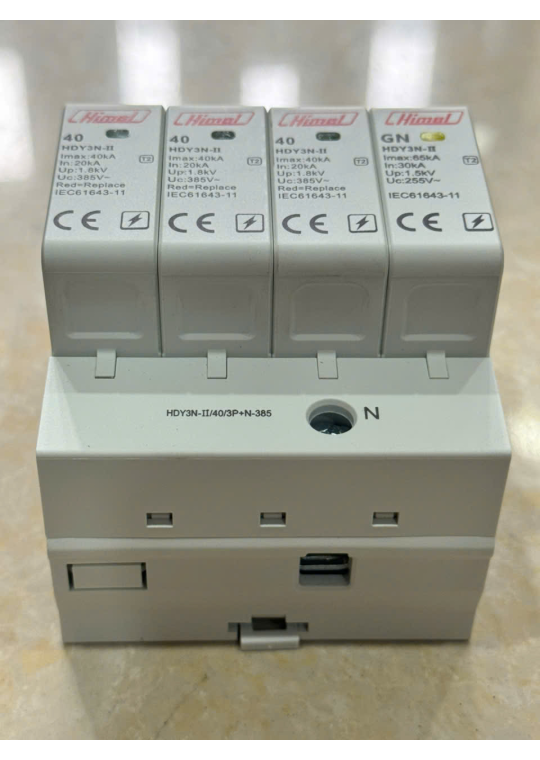

Chống sét lan truyền HIMEL 3P+N 385V 40kA ( HDY3N406 )

Chống sét lan truyền HIMEL 3P+N 385V 40kA ( HDY3N406 ) - Surge Protective Device

Nhà sản xuất: HIMEL / CHINA

Mã hàng: HDY3N406

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Thiết bị chống sét lan truyền (SPD - Surge Protective Device) của hãng HIMEL Electric là dòng sản phẩm kinh tế được sản xuất bởi liên doanh Delixi Electric và Schneider Electric . Các thiết bị này được thiết kế để bảo vệ hệ thống điện và thiết bị điện tử nhạy cảm khỏi xung điện áp đột ngột do sét đánh hoặc các sự cố đóng cắt trên lưới điện

Đặc điểm kỹ thuật nổi bật :

Dựa trên thông tin từ catalogue của Himel được thể hiện

• Loại thiết bị (Type): Chủ yếu là Type 2 (Class II), phù hợp lắp đặt tại các tủ phân phối để bảo vệ thứ cấp.
• Cấu trúc Plug-in: Các module bảo vệ có thể tháo rời và thay thế dễ dàng khi bị hỏng mà không cần tháo dây điện.
• Chỉ báo trạng thái: Tích hợp cửa sổ hiển thị màu (Xanh: Bình thường, Đỏ: Cần thay thế) để người dùng dễ dàng theo dõi.
• Vật liệu: Vỏ ngoài làm bằng nhựa chống cháy, cấp bảo vệ IP20, phù hợp lắp trên thanh ray DIN chuẩn.

Các dòng sản phẩm phổ biến :

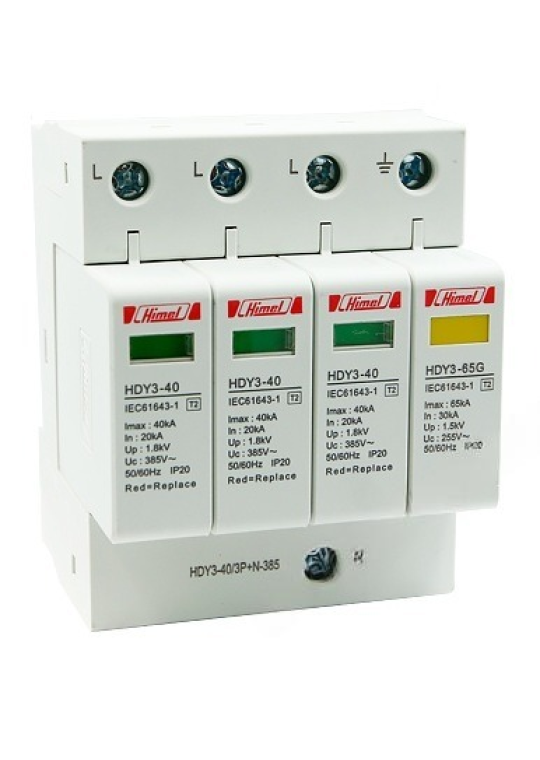

Himel cung cấp đa dạng các dòng SPD thuộc dòng HDY3 và HDY3N, đáp ứng các tiêu chuẩn quốc tế như IEC 61643-1.

• Himel HDY3N405 (1P+N, 40kA):
  • Thiết kế nhỏ gọn dành cho hệ thống điện gia đình hoặc căn hộ 1 pha

• Himel HDY3N406 (3P+N, 40kA):
  • Sử dụng cho hệ thống điện 3 pha, điện áp hoạt động tối đa 385V.
  • Dòng cắt sét định mức (In): 20kA, dòng cắt tối đa (Imax): 40kA.
• Himel HDY3N806 (3P+N, 80kA):
  • Khả năng chịu dòng xung sét cao hơn, phù hợp cho các khu vực có mật độ sét trung bình.
  • Điện áp bảo vệ (Up) khoảng 2.2kV.
• Himel HDY31206 (3P+N, 120kA):
  • Dòng cắt sét mạnh mẽ lên đến 120kA, thường lắp đặt tại tủ phân phối chính của các tòa nhà hoặc nhà xưởng.
• Himel HDY31606 (3P+N, 160kA):
  • Dòng cắt sét mạnh mẽ lên đến 160kA, thường lắp đặt tại tủ phân phối chính của các tòa nhà hoặc nhà xưởng.

Lựa chọn thiết bị phù hợp :

Việc chọn SPD Himel cần dựa trên các yếu tố sau:

• Số cực: Chọn 1P+N cho điện dân dụng hoặc 3P+N cho điện công nghiệp.
• Dòng cắt (Imax): Tùy thuộc vào rủi ro sét tại khu vực (phổ biến từ 20kA đến 160kA).
• Điện áp hoạt động (Uc): Thông thường là 275V hoặc 385V AC để phù hợp với lưới điện Việt Nam.

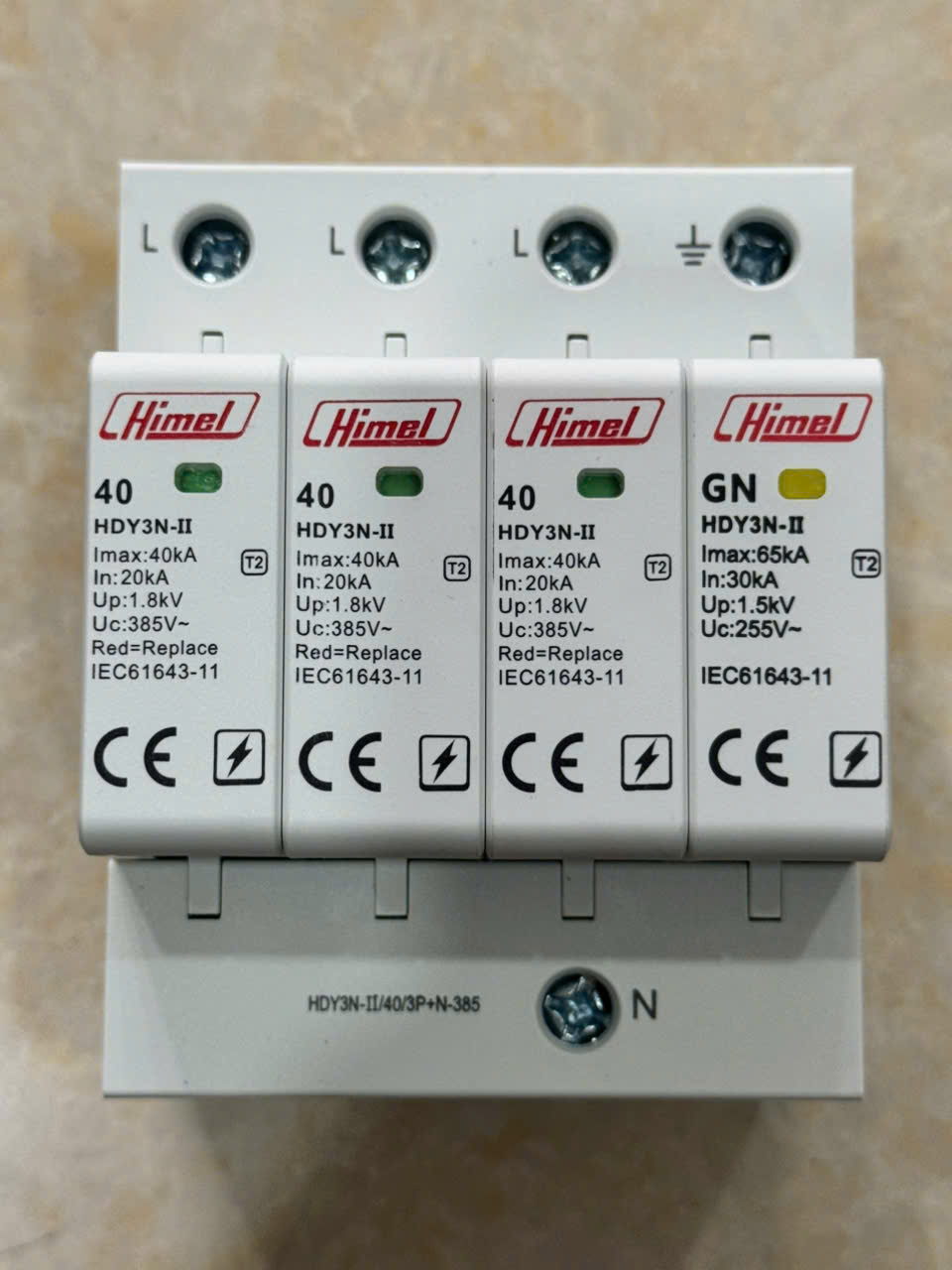

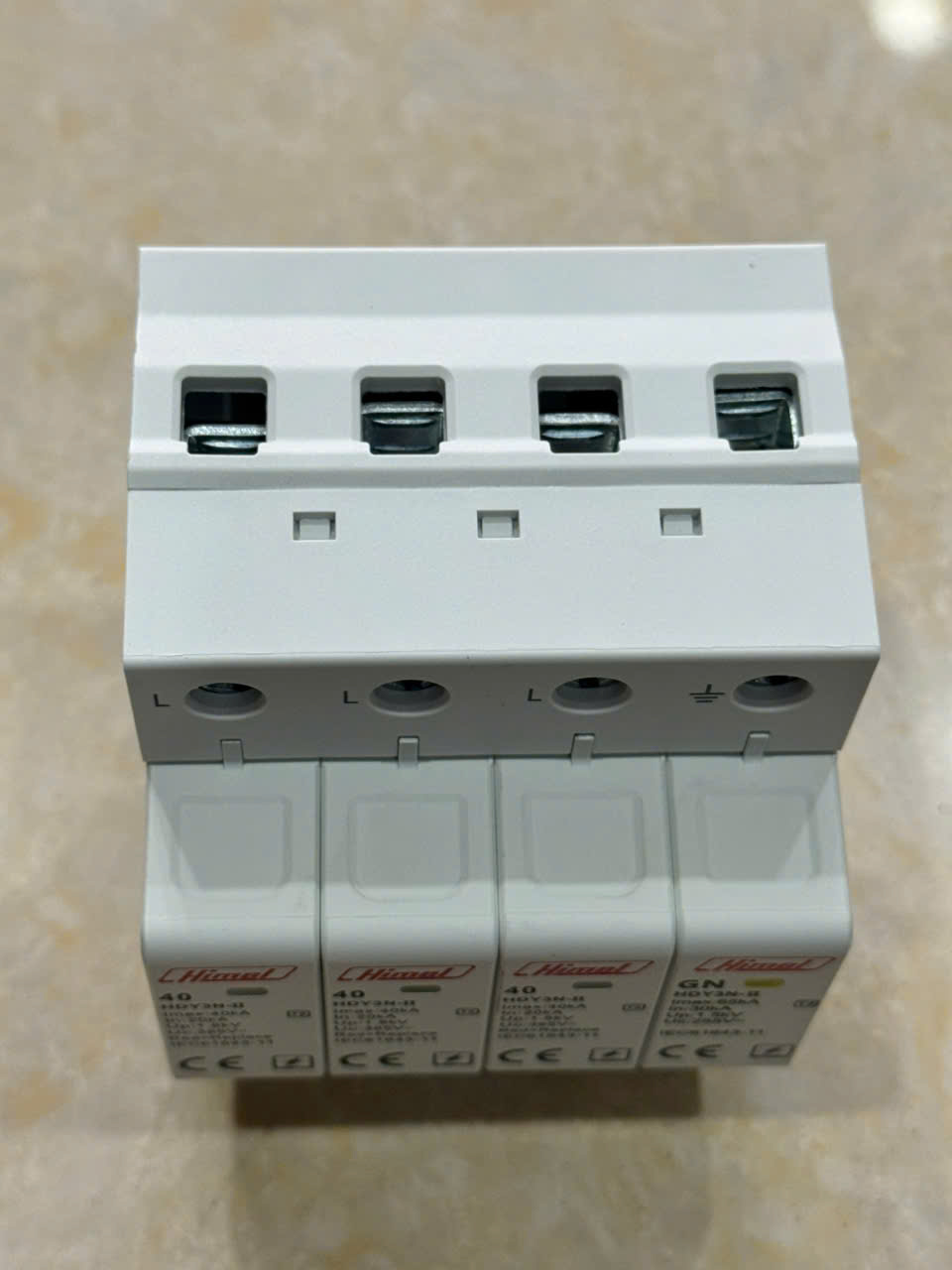

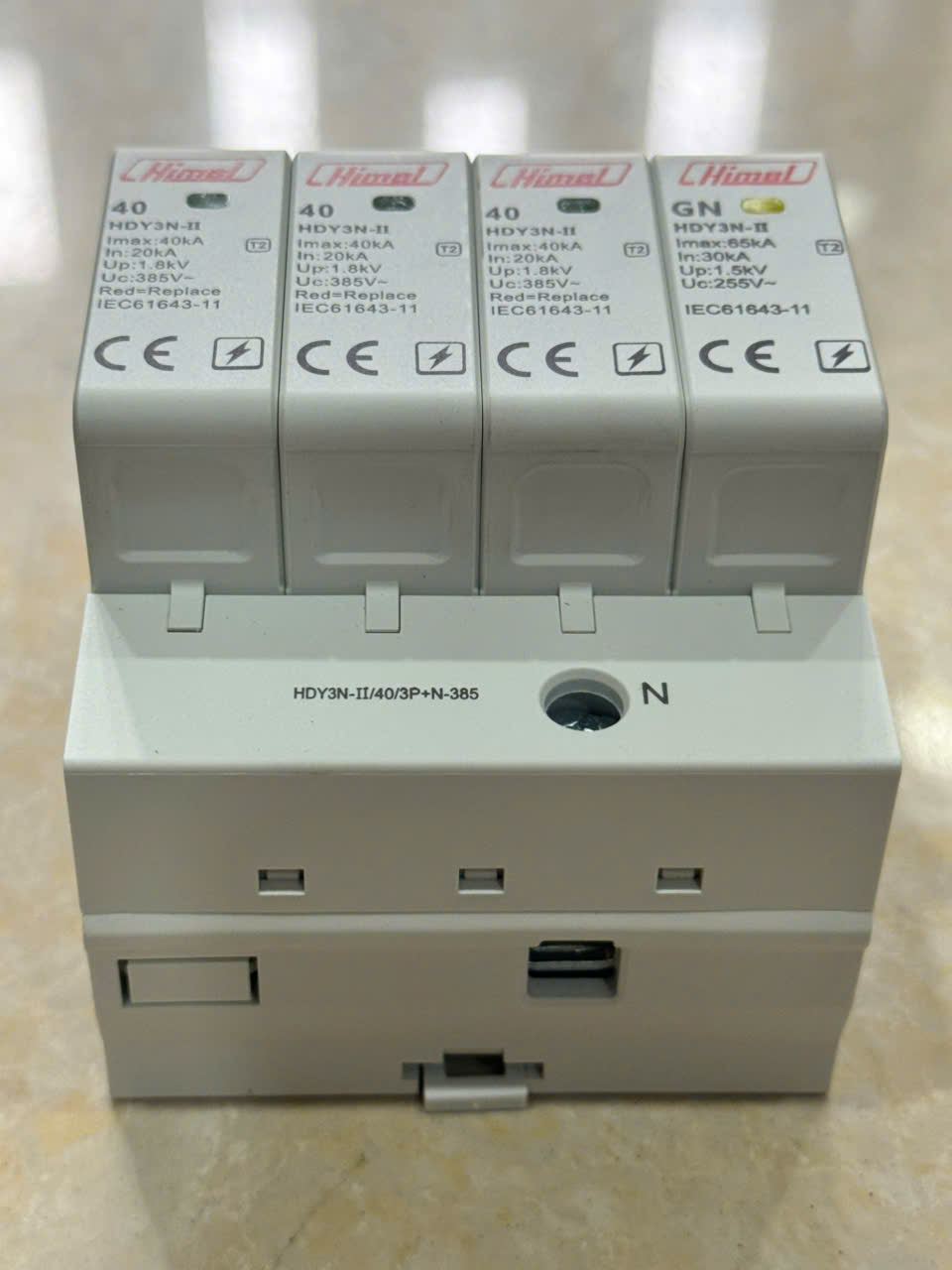

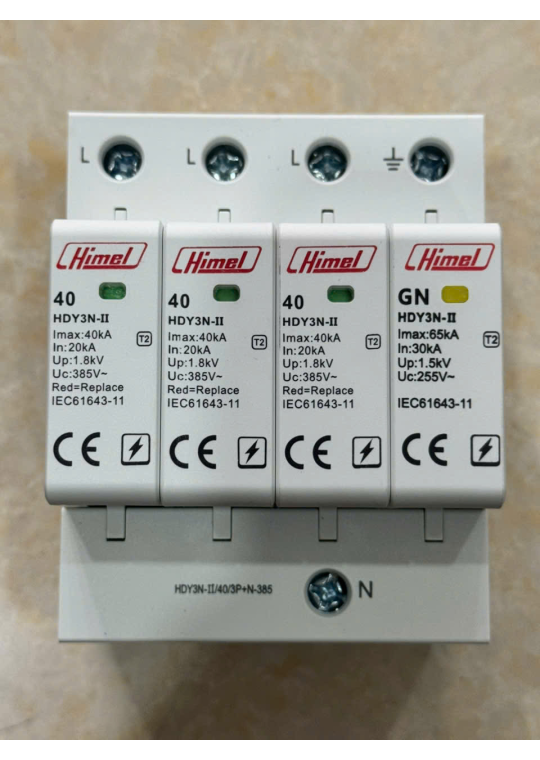

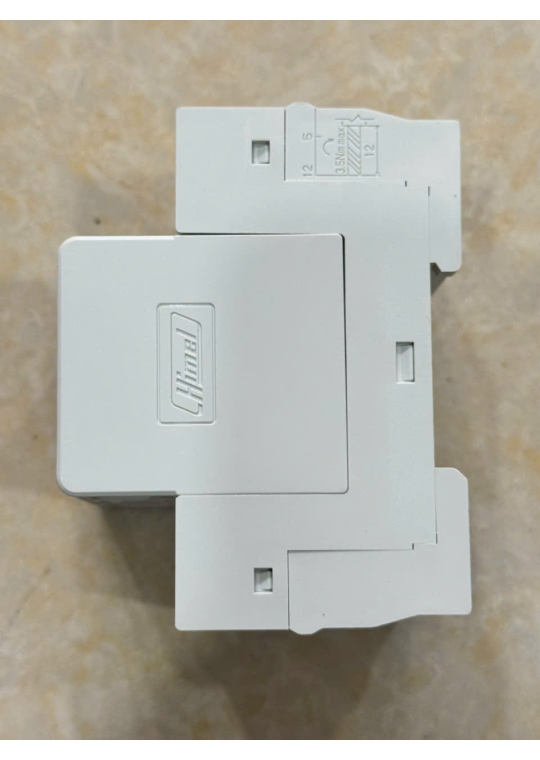

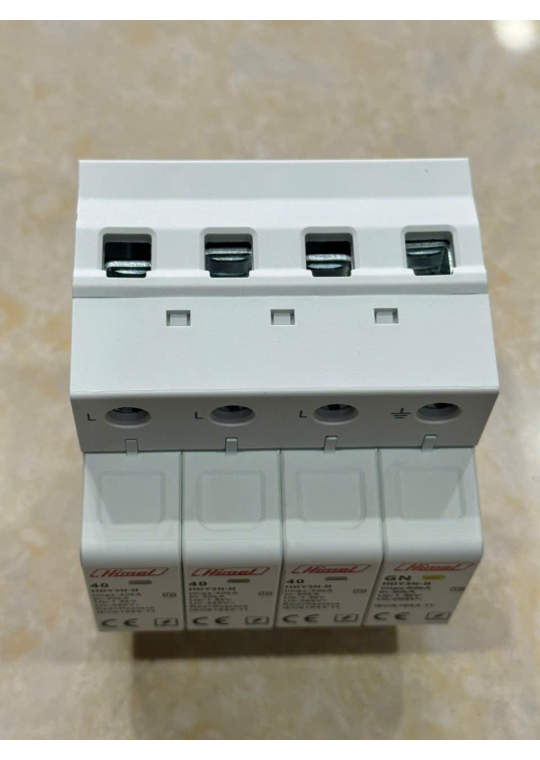

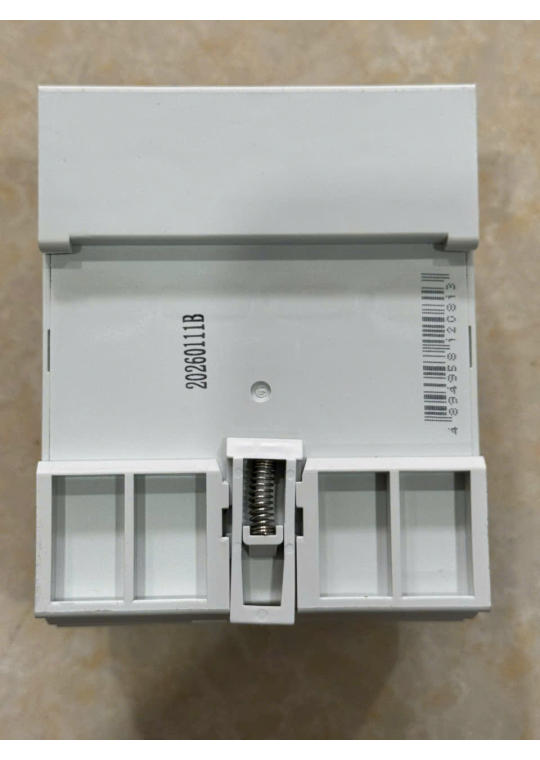

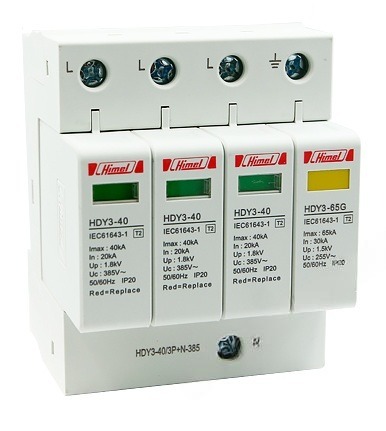

CHỐNG SÉT LAN TRUYỀN ( SPD ) HIMEL HDY3N406 3P+N 385V 40kA

• Mã sản phẩm chính: HDY3N406
• Số cực: 3P+N
• Điện áp hoạt động liên tục tối đa Uc : 385VAC
• Điện áp dư cao nhất Up : 1.8kV
• Dòng xung điện định mức In : 20kA
• Dòng xung điện chịu đựng tối đa Imax : 40kA
• Cấp thiết bị : Class 2
• Đạt tiêu chuẩn IEC 61643-1

Thông số kỹ thuật Chống sét lan truyền của HIMEL :

Kích thước Chống sét lan truyền của HIMEL :

Sơ đồ đấu dây Chống sét lan truyền của HIMEL :
