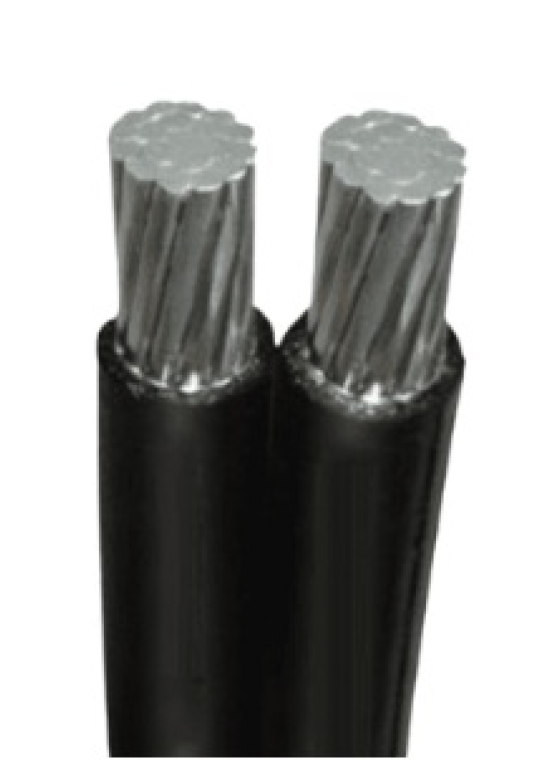

Cáp nhôm vặn xoắn THĂNG LONG LV-ABC 2x16mm2 - 0.6/1kV

Cáp nhôm vặn xoắn THĂNG LONG LV-ABC 2x16mm2 - 0.6/1kV

Nhà sản xuất: THĂNG LONG / VIETNAM

Mã sản phẩm: LV-ABC 2x16 - 0.6/1kV

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 804 808 - 0916 604 609, Email: sale.dienthaiduong@gmail.com

Cáp nhôm vặn xoắn LV-ABC hãng Thăng Long (thương hiệu THALOCO hoặc Thăng Long Cable) là dòng dây cáp điện lực hạ thế có các lõi ruột nhôm có vỏ bọc cách điện XLPE vặn xoắn các lõi lại với nhau tạo thành các lõi dây ép chặc được sử dụng phổ biến trong các hệ thống truyền tải và phân phối điện năng ngoài trời trên các hệ thống đường dây treo trên không với cấp điện áp định mức 0,6/1 kV. Loại cáp này là giải pháp kinh tế và an toàn để thay thế cho hệ thống dây trần truyền thống

1. Đặc điểm cấu tạo :

• Cấp điện áp: 0,6/1 kV.
• Ruột dẫn: Được làm bằng các sợi nhôm bện tròn ép chặt, có độ dẫn điện tốt.
• Lớp cách điện: Nhựa XLPE màu đen chịu nhiệt, chống chịu tia cực tím (UV) và thời tiết khắc nghiệt tốt.
• Số lõi: Phổ biến từ 2 lõi, 3 lõi đến 4 lõi. Lõi được nhận biết qua các gân nổi, chữ số hoặc các sọc màu chạy dọc dây.
• Nhiệt độ vận hành: Nhiệt độ ruột dẫn tối đa trong điều kiện bình thường là 80°C và tối đa khi ngắn mạch (trong vòng 5 giây) là 250°C.
• Tiêu chuẩn áp dụng: TCVN 6447 / AS 3560-1.

2. Thông số kỹ thuật tiêu biểu :

• Tiêu chuẩn áp dụng: Sản xuất phù hợp với tiêu chuẩn TCVN 6447 / AS 3560-1
• Nhiệt độ làm việc: Nhiệt độ tối đa cho phép của ruột dẫn khi vận hành bình thường là 80°C.
• Số lõi: Rất đa dạng từ 2 lõi đến 4 lõi (ví dụ:LV-ABC 2x, LV-ABC 3x, LV-ABC 4x, LV-ABC 3+1).
• Tiết diện: Phổ biến từ 10mm² đến 300mm² tùy theo nhu cầu tải điện.

3. Ưu điểm nổi bật của cáp nhôm LV-ABC Thăng Long :

• Giảm hao hụt điện năng: Nhờ cấu trúc vặn xoắn chặt giúp điện kháng giảm đáng kể so với việc chạy 4 sợi đơn riêng lẻ.
• Độ an toàn cao: Lớp vỏ cách điện XLPE dày dặn hạn chế triệt để tình trạng chạm chập do cây cối quẹt qua hoặc phóng điện trong mùa mưa bão.
• Tối ưu hành lang tuyến: Cho phép đi qua các địa hình phức tạp, hẹp, nhiều cây cối mà không cần phát quang diện rộng.
• Tiết kiệm chi phí: Giá thành vật liệu nhôm rẻ hơn nhiều so với đồng, trọng lượng nhẹ giúp giảm áp lực tải lên cột điện và phụ kiện định vị.

TỔNG QUAN

Cáp LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không có cấp điện áp 0,6/1 kV

TIÊU CHUẨN ÁP DỤNG

• TCVN 6447
• AS 3560-1

NHẬN BIẾT LÕI

- LV-ABC 2 loại xoắn lại với nhau

- Gân nổi và số hoặc 3 sọc màu trên nền vỏ cách diên màu đen

Đặc tính kỹ thuật

• Cấp điện áp U₀/U: 0,6/1 kV.
• Điện áp thử: 3,5 kV (5 phút).
• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80^OC.
• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250^oC.

Thông số dây cáp điện LV-ABC 2 core của THĂNG LONG :
