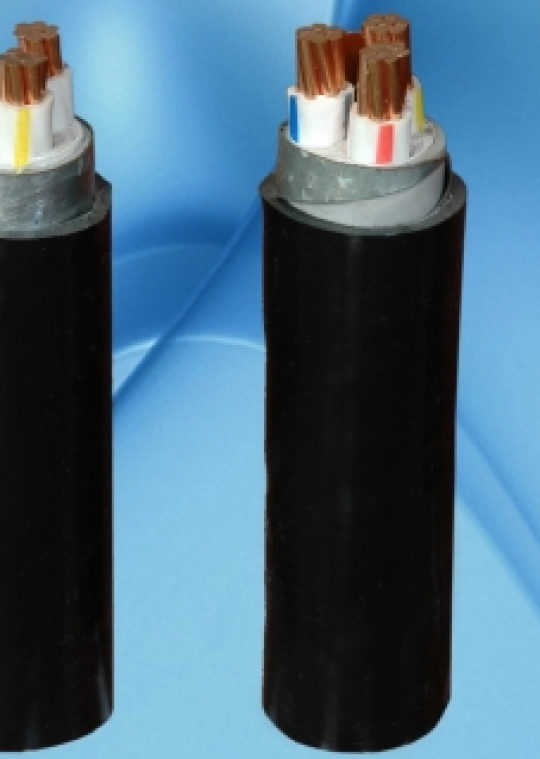

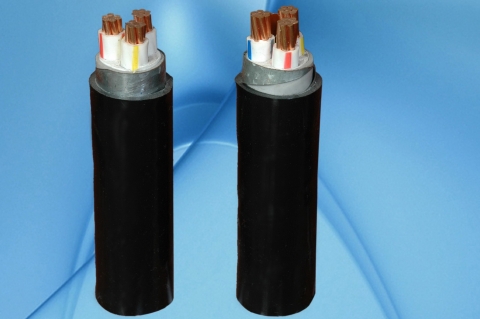

Cáp Điện Hạ Thế Có Giáp Băng Thép Bảo Vệ CVV/DSTA _ Cadivi

• Cấp điện áp U0/U: 0,6/1 kV.

• Rated voltage U0/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút).

• Test voltage: 3,5 kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.

• Maximum conductor temperature for normal operation is 70OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

• Maximum conductor temperature for short-circuit (5s maximum duration) is:

• 140OC, với tiết diện lớn hơn 300mm2.
• 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.

• 140OC with Nominal area larger than 300mm2.
• 160OC with Nominal area up to and include 300mm2.

Ruột dẫn - Conductor

 Chiều dày cách điện danh định

  Chiều dày băng nhôm danh định

  Chiều dày vỏ danh định

 Đường kính tổng gần đúng (*)

  Khối lượng cáp gần đúng (*)

 Tiết diện danh định

Kết cấu

  Đường kính ruột dẫn gần đúng (*)

 Điện trở DC tối đa ở 200C

Nominal area

 Structure

  Approx. conductor diameter

   Max. DC resistance at 200C

 Nominal thickness of insulation

Nominal thicknes of aluminum tape

Nominal thickness of sheath

  Approx. overall Diameter.

Approx. mass

mm2

N0 /mm

mm

W/km

mm

mm

mm

mm

kg/km

2,5

7/0,67

2,01

7,41

0,8

0,5

1,4

10,4

163

4

7/0,85

2,55

4,61

1,0

0,5

1,4

11,4

201

6

7/1,04

3,12

3,08

1,0

0,5

1,4

11,9

233

10

7/1,35

4,05

1,83

1,0

0,5

1,4

12,9

292

16

CC

4,75

1,15

1,0

0,5

1,4

13,6

358

25

CC

6,0

0,727

1,2

0,5

1,4

15,2

486

35

CC

7,1

0,524

1,2

0,5

1,4

16,3

600

50

CC

8,3

0,387

1,4

0,5

1,5

18,1

766

70

CC

9,9

0,268

1,4

0,5

1,5

19,7

991

95

CC

11,7

0,193

1,6

0,5

1,6

22,1

1306

120

CC

13,1

0,153

1,6

0,5

1,6

23,5

1565

150

CC

14,7

0,124

1,8

0,5

1,7

25,7

1894

185

CC

16,4

0,0991

2,0

0,5

1,8

28,0

2307

240

CC

18,6

0,0754

2,2

0,5

1,9

30,8

2932

300

CC

21,1

0,0601

2,4

0,5

1,9

33,7

3592

400

CC

24,2

0,0470

2,6

0,5

2,1

38,0

4546

500

CC

27,0

0,0366

2,8

0,5

2,2

41,4

5684

630

CC

30,8

0,0283

2,8

0,5

2,3

45,4

7145

 Ruột dẫn - Conductor

 Chiều dày cách

 điện danh định

  Chiều dày băng thép danh định

  Nominal thickness of steel tape

Chiều dày vỏ danh định

    Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx. overall diameter

Khối lượng cáp gần đúng (*)

Approx. mass

  Tiết diện danh định

Kết cấu

  Đường kính ruột dẫn gần đúng (*)

   Điện trở DC tối đa ở 200C

Nominal area

Structure

       Approx. conductor diameter

Max. DC  resistance at 200C

    Nominal thickness of Insulation
