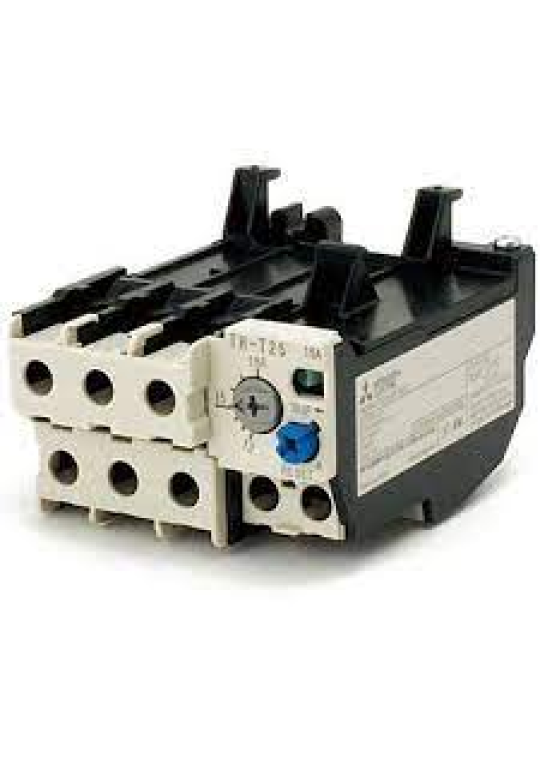

Rơ le nhiệt MITSUBISHI 3P 1.4-2.0A ( TH-T25 )

Nhà sản xuất: Misubishi / Japan

Mã hàng: TH-T25

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 804 808 - 0916 604 609, Email: sale.dienthaiduong@gmail.com

Relay nhiệt (rơ le nhiệt) Mitsubishi là thiết bị bảo vệ động cơ chất lượng cao từ tập đoàn Mitsubisjhi Electric ( Nhật Bản ) phổ biến trong các hệ thống điện công nghiệp, nổi bật với hai dòng sản phẩm chính là TH-T và TH-N.

Các dòng sản phẩm chính :

• Dòng TH-T: Thường dùng cho các contactor dòng S-T (như S-T21, S-T25, S-T50).
  • Ví dụ: TH-T25 có dải điều chỉnh từ 18-26A, TH-T18 có dải nhỏ từ 0.28-0.42A.
• Dòng TH-N: Thường dùng cho các contactor dòng S-N cũ hơn hoặc các ứng dụng công suất lớn.
  • Ví dụ: TH-N120TA cho dòng định mức 100-150A; TH-N600KP cho dòng lên tới 660A.

Đặc điểm kỹ thuật nổi bật :

• Chức năng: Bảo vệ quá tải và một số model có khả năng bảo vệ mất pha (thường ký hiệu có đuôi "KP" hoặc "KPRH").
• Tiêu chuẩn: Đáp ứng các tiêu chuẩn quốc tế như IEC 60947-4-1.
• Cấu tạo: Bao gồm vít điều chỉnh dòng điện (vít chỉnh T/H), nút Reset, và các tiếp điểm phụ:
  • NC (95-96): Ngắt mạch điều khiển khi quá tải.
  • NO (97-98): Đóng lại để báo tín hiệu đèn/còi khi có sự cố.

Hướng dẫn lựa chọn và lắp đặt :

1. Chọn theo Contactor: Relay nhiệt Mitsubishi thường được thiết kế để lắp trực tiếp vào chân của khởi động từ (Contactor) tương ứng.
2. Chọn theo dòng định mức (Idm): Dòng điện cài đặt trên relay nên chọn lớn hơn khoảng 1.1 lần dòng định mức của động cơ.
3. Cách chỉnh: Sử dụng tua vít vặn vít chỉnh dòng trên mặt thiết bị về giá trị mong muốn dựa trên ampe thực tế của động cơ.

Thông số Relay nhiệt TH-T25 của Mitsubishi :

Kích thước Relay nhiệt TH-T25 của Mitsubishi :

Rơ le nhiệt Mitsuubishi gồm có:

-   TH-T18 từ 0.12A - 18A, loại này dùng cho Contactor S-T10, S-T12, S-T20

-   TH-T25 từ 0.2A - 26A, loại này dùng cho Contactor S-T21, S-T25, S-T35, S-T50

-   TH-T50 từ 24A - 50A, tương thích với Contactor S-T35, S-T50

-   TH-T65 từ 12A - 65A, tương thích với Contactor S-T65, S-T85

-   TH-T100 từ 54A - 105A, tương thích với Contactor S-T80, S-T100

-   TH-N 120 từ 34A - 100A, tương thích với Contactor S-N125, S-N150

-   TH-N 120TA từ 85A - 150A, tương thích với Contactor S-N125, S-N150

-   TH-N 220RH từ 65A - 250A, tương thích với Contactor S-N180, S-N220

-   TH-N 400RH từ 85A - 400A, tương thích với Contactor S-N300, S-N400

-   TH-N 600 từ 200A - 800A, tương thích với Contactor S-N600, S-N800 ( CT khách hàng tự trang bị )
