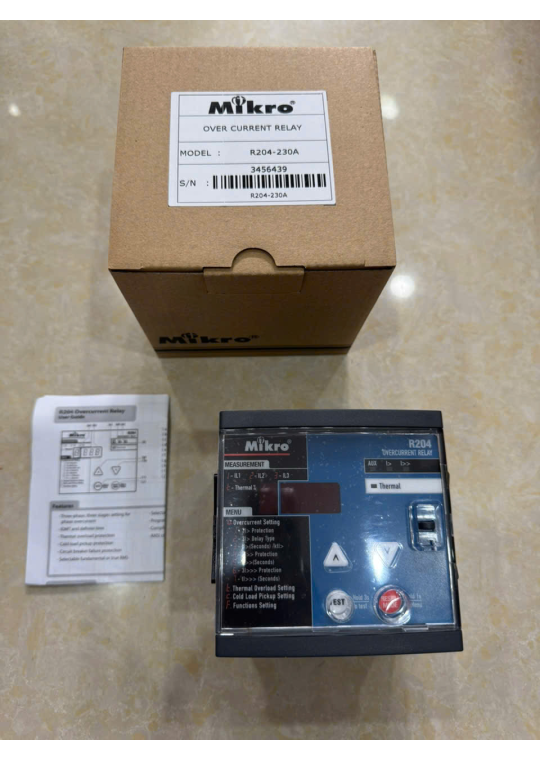

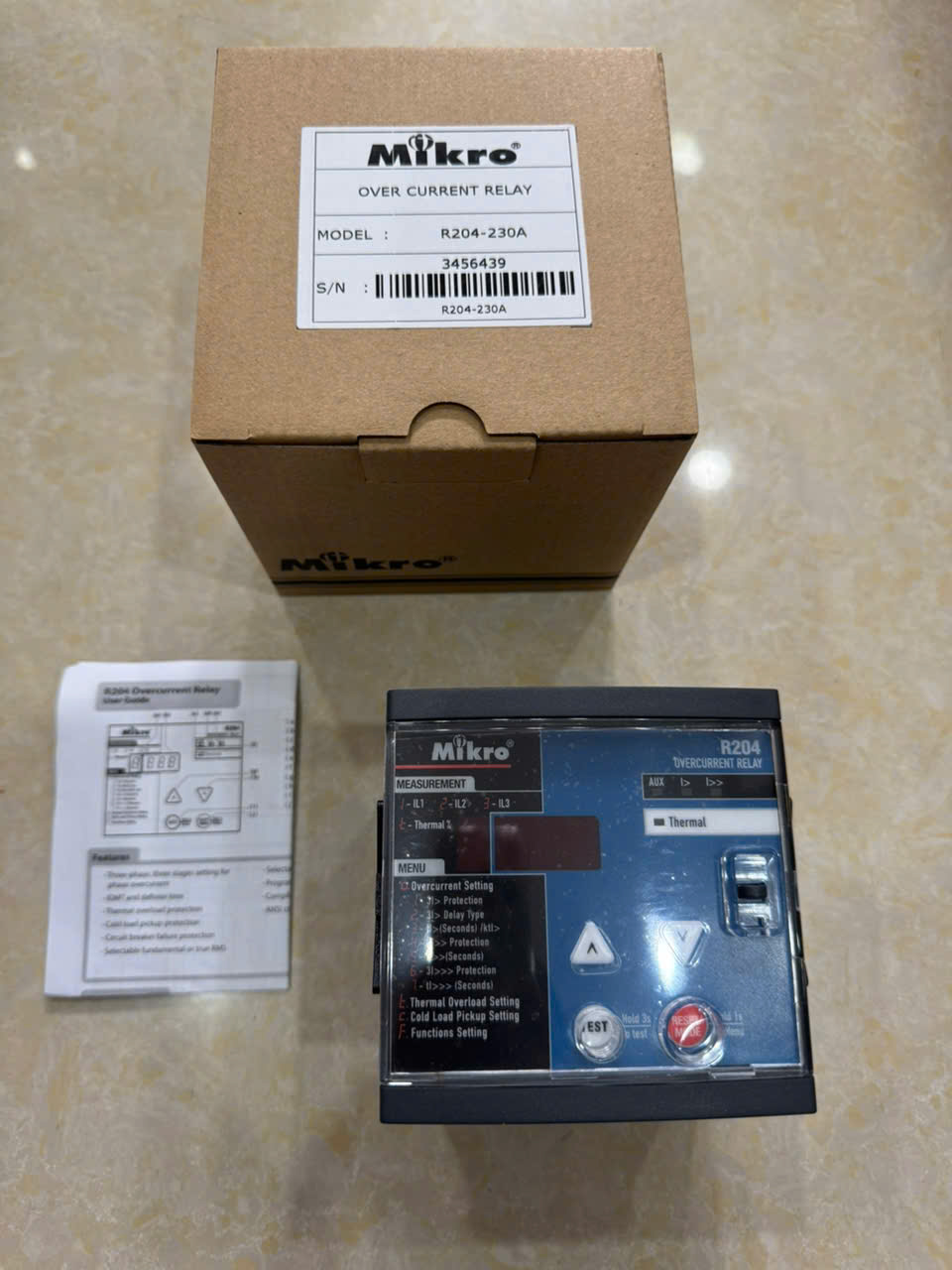

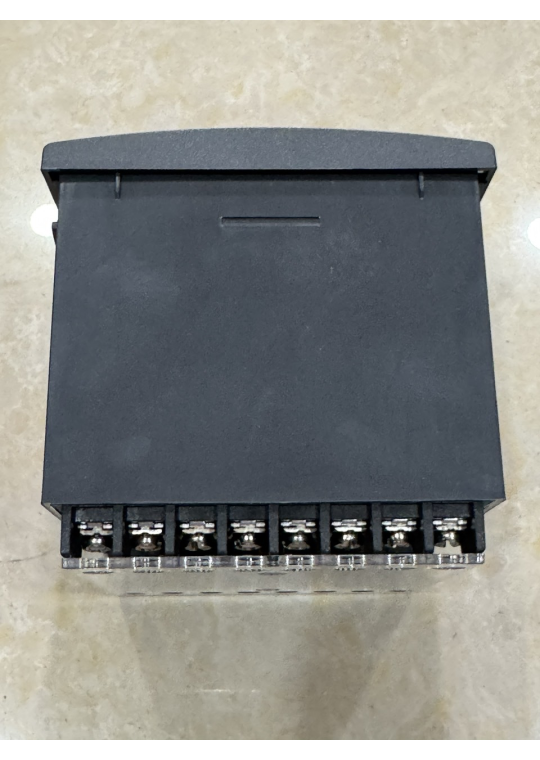

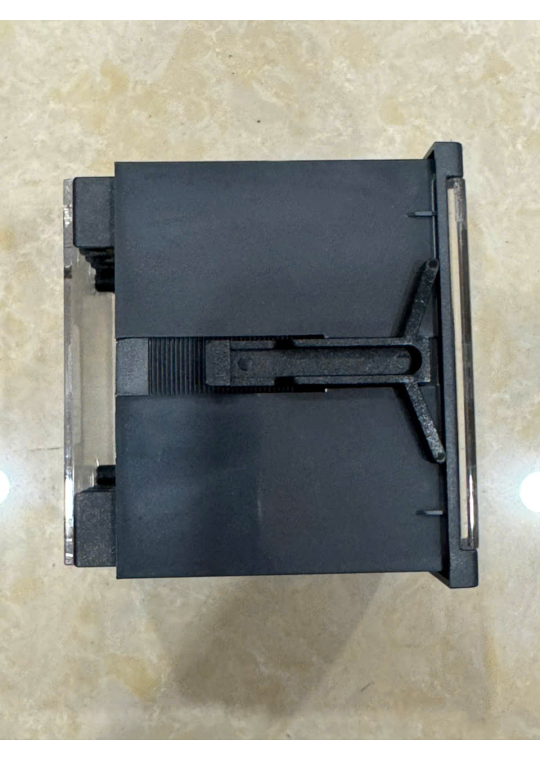

Rơ le bảo vệ quá dòng Mikro R204-230A

Nhà sản xuất: Mikro / Malaysia

Mã sản phẩm: R204-230A

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Rơ le bảo vệ quá dòng Mikro là thiết bị điện được sản xuất tại Malaysia được sử dụng rộng rãi trong các hệ thống điện công nghiệp dùng để vảo vệ động cơ và mạch điện khỏi hư hỏng khi dòng điện vượt quá mức cho phép.

Các dòng sản phẩm phổ biến :

1. Rơ le bảo vệ quá dòng Mikro R204

Dòng R204 (như model R204-230A) là loại rơ le số đa năng với các đặc tính kỹ thuật chính:

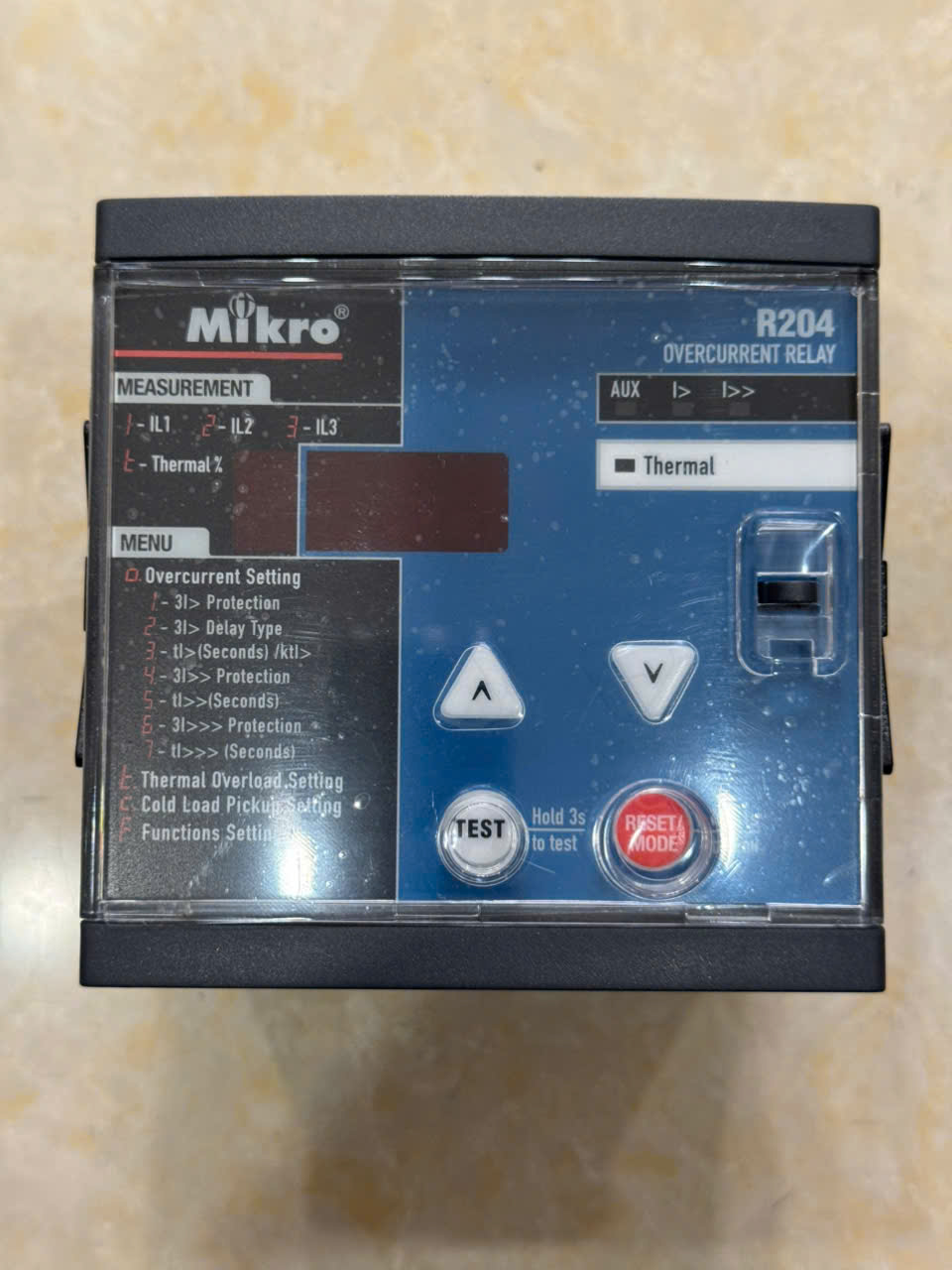

• Hiển thị: Sử dụng màn hình LED 7 đoạn để hiển thị dòng điện thực tế và các thông số cài đặt.
• Chức năng bảo vệ: Bảo vệ quá dòng (Overcurrent) với 2 tiếp điểm ngõ ra (outputs) có thể lập trình.
• Dòng định mức: Thường sử dụng với dòng thứ cấp biến dòng (CT) là 5A.
• Cài đặt: Các thông số được cấu hình thông qua nút nhấn và hiển thị trực quan trên mặt máy.
• Nguồn cấp: Thường là 230V AC.

2. Rơ le bảo vệ quá dòng Mikro RX233

Dòng RX233 (như model RX233-230A) là phiên bản cao cấp hơn, tích hợp nhiều tính năng thông minh:

• Đặc tính dòng - thời gian: Hỗ trợ nhiều đường cong đặc tính thời gian phụ thuộc (IDMT) như Normal Inverse, Very Inverse, Extremely Inverse, và đặc tính thời gian xác định (Definite Time).
• Thiết kế: Sử dụng công nghệ vi xử lý tiên tiến, thiết kế nhỏ gọn, dễ dàng lắp đặt trên mặt tủ điện.
• Chỉ thị: Có đèn LED chỉ thị trạng thái lỗi (Trip) và trạng thái hoạt động của các tiếp điểm.
• Ứng dụng: Phù hợp cho các hệ thống yêu cầu phối hợp bảo vệ chọn lọc khắt khe hơn.

Thông số kỹ thuật đặc trưng :

• Dòng định mức (In): Thường là 1A hoặc 5A (qua biến dòng CT).
• Đặc tính thời gian: Hỗ trợ thời gian xác định (Definite Time - DT) hoặc các đường cong IDMT (Inverse Definite Minimum Time).
• Nguồn cấp: Phổ biến là 198 – 265 V AC hoặc các dải rộng 85 – 265 V AC / 110 – 340 V DC cho dòng cao cấp.
• Tính năng bổ sung: Ghi nhớ giá trị sự cố (trip), bảo vệ quá tải nhiệt (thermal overload), và tự chẩn đoán lỗi thiết bị (watchdog).

Ứng dụng và Lắp đặt :

• Vị trí: Lắp đặt trên mặt tủ điện hoặc thanh DIN rail tùy model.
• Chức năng: Ngắt mạch điện nhanh chóng khi xảy ra hiện tượng quá dòng để ngăn ngừa cháy nổ và hỏng cách điện động cơ.
• Kết nối: Cần sử dụng kết hợp với Biến dòng (CT) phù hợp với công suất hệ thống.

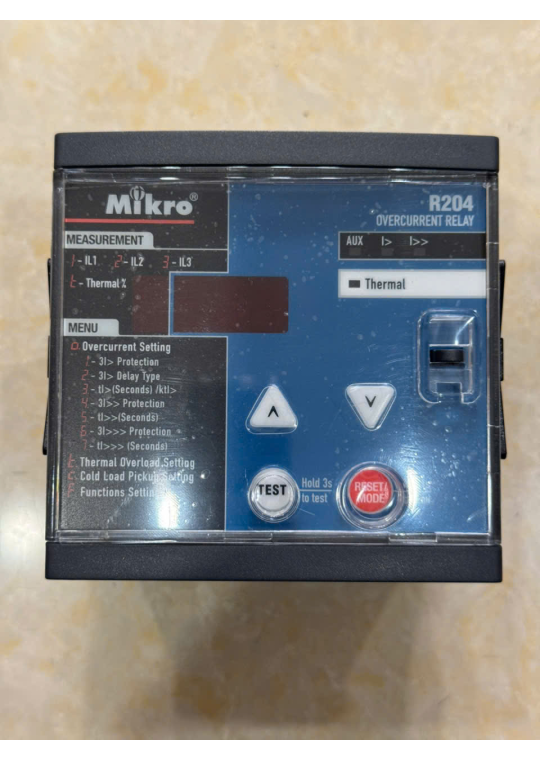

Mô tả Rơ le bảo vệ quá dòng gắn mặt tủ R204-230A – Mikro

- Tích hợp chức năng NFC để đọc & cài đặt thông số thông qua ứng dụng di động. Cảnh báo lỗi bất thường bên trong Rơle (IRF) (*). Hiển thị SỐ bằng LED 7 đoạn.
- Hiển thị nguồn và trạng thái hoạt động bằng LED.
- Giám sát tình trạng hệ thống theo thời gian thực.
- Dòng dịnh mức: 5A ; Nguồn cung cấp: 198 - 265VAC.
- Reset bằng tay hoặc tự động; 2 tiếp điểm ngõ ra có thể lập trình. Ghi lại giá trị sự cố trước đó.
- Bảng ghi sự kiện đánh dấu thời gian sự cố & thay đổi cài đặt đến 120 mã sự kiện. Bảng ghi thời gian thực đến 30 mã lỗi & 30 mã pickup (*).
- Cài đặt mức tác động thấp (Low-set):
      + Dòng quá tải: I> = 0.5A - 12.5A (tức là 10% đến 250%).
      + Thời gian tác động: 5 IDMT, kt = 0.01 - 1.0 hoặc DT, t> = 0.03s - 100s.
- Cài đặt mức tác động cao (High-set):
      + Dòng ngắn mạch: I>> & I>>> = OFF/ 0.5A - 100A (tức là 10%-2000%).
      + Thời gian tác động: xác định t>> & t>>> = 0.03s - 100s.
- Kích thước (h x w x d): 96 x 96 x 90 mm. (*): áp dụng cho RX233-230A

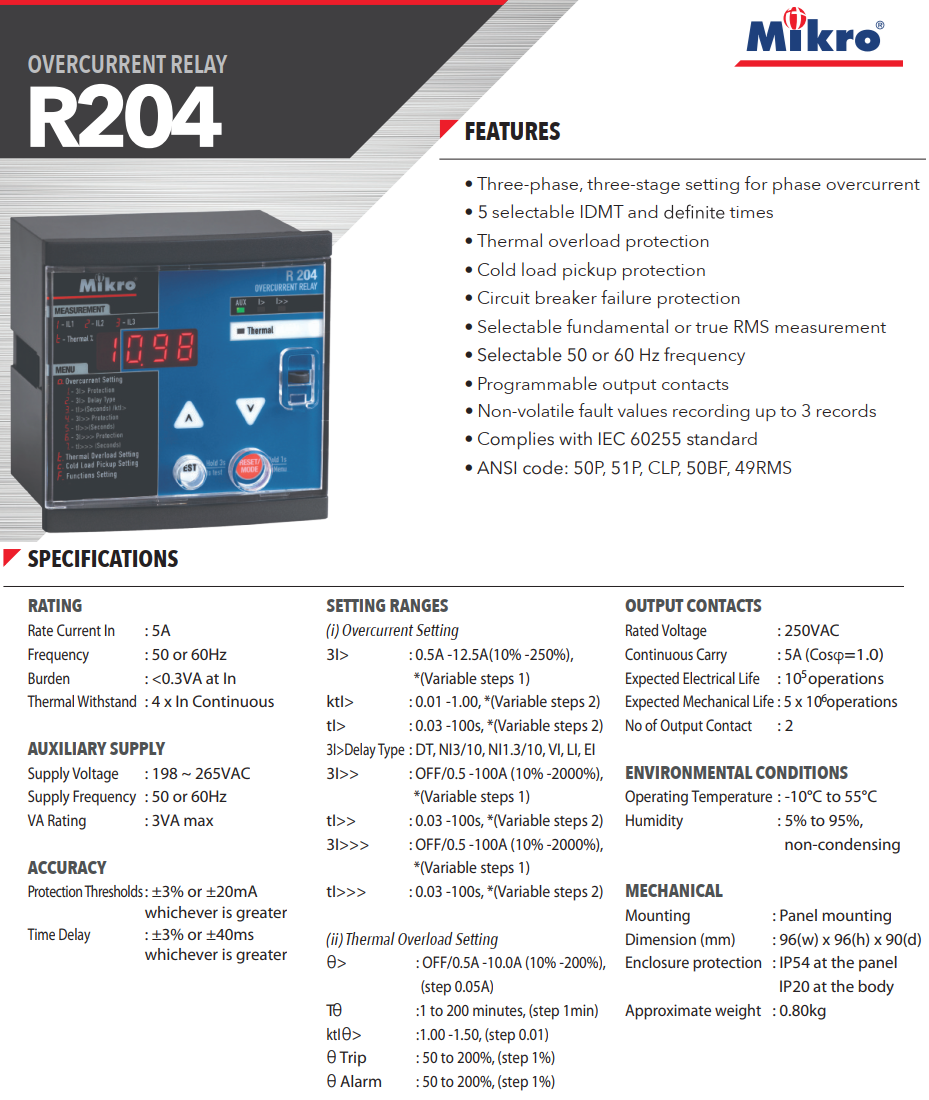

Bảng thông số chi tiết bộ R204-230A Mikro:

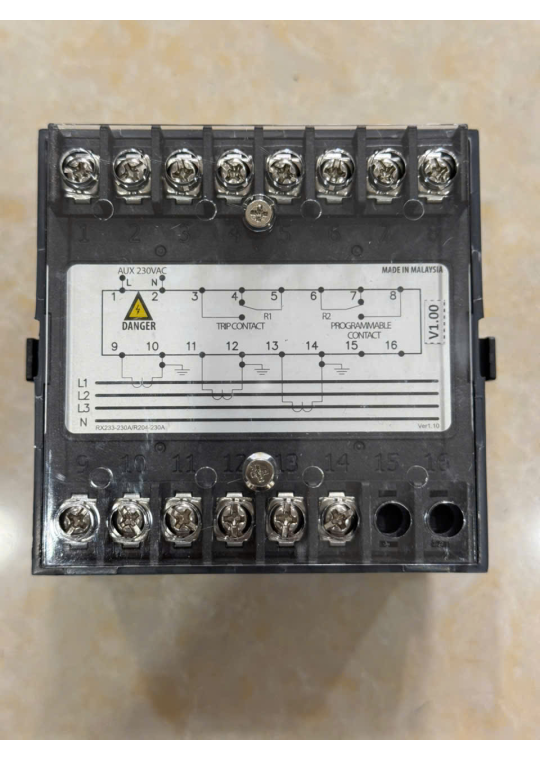

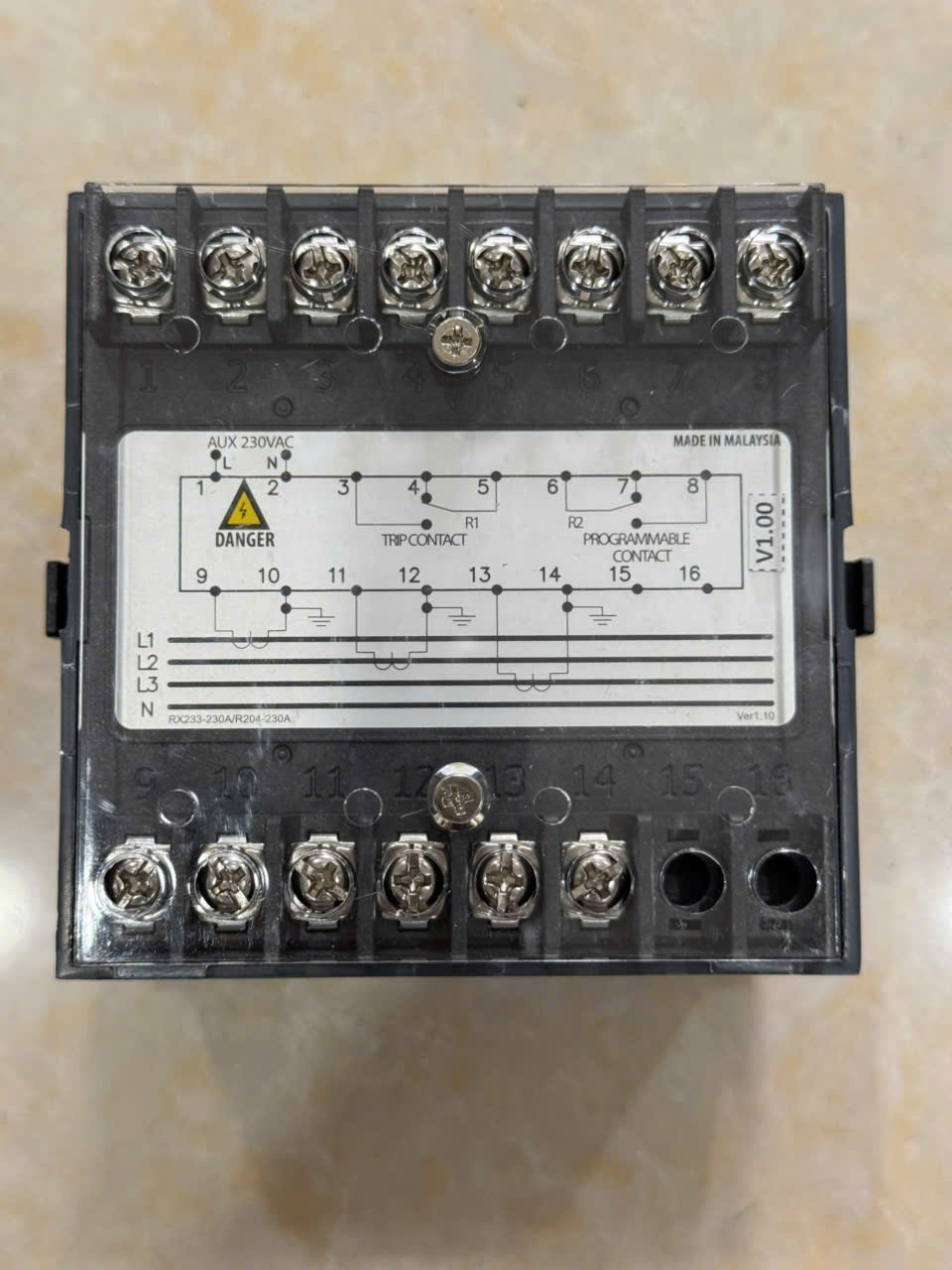

Sơ đồ đấu nối và kích thước bộ R204A-230A của Mikro:
