Rơ le bảo vệ kết hợp quá dòng và chạm đất Mikro R1000-230A

Nhà sản xuất: Mikro / Malaysia

Mã sản phẩm: R1000-230A

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Rơ le bảo vệ kết hợp quá dòng và chạm đất của Mikro (Combined Overcurrent & Earth Fault Relay) là thiết bị kỹ thuật số dựa trên vi xử lý được thiết kế để giám sát và bảo vệ hệ thống điện khỏi các sự cố quá tải, ngắn mạch và dòng rò xuống đất.

Các dòng sản phẩm phổ biến :

• Dòng R1000A / RX1000A: Đây là dòng rơ le cao cấp phổ biến nhất, thay thế cho các mẫu cũ với khả năng lập trình linh hoạt. Các mẫu tiêu biểu gồm:
  • Dòng R1000-230A: Loại gắn mặt tủ với 5 đặc tuyến dòng-thời gian (IDMT) khác nhau, cho phép tùy chỉnh thời gian tác động chính xác. Tích hợp đầy đủ các mã bảo vệ ANSI 50P/51P (quá dòng) và 50G/51G (chạm đất).
  • MK3000L / MK2200L: Các dòng rơ le tích hợp màn hình LCD hiển thị thông số chi tiết và có khả năng lưu trữ sự cố.

Đặc điểm kỹ thuật chung :

• Hiển thị: Sử dụng màn hình LED 7 đoạn hoặc LCD để hiển thị dòng điện thực tế và các giá trị cài đặt.
• Cài đặt (Set-up):
  • Quá dòng (Overcurrent): Thường từ 10% đến 250% (0.5A - 12.5A).
  • Chạm đất (Earth Fault): Thường từ 2% đến 200% (0.1A - 10.0A).
• Tính năng bảo vệ:
  • Low-set: Bảo vệ quá tải với thời gian trễ tùy chỉnh.
  • High-set: Bảo vệ ngắn mạch tức thời.
• Nguồn cấp: Đa số hoạt động ở dải điện áp 198 - 265 V AC.

Ứng dụng :

Thiết bị này thường được lắp đặt trong các tủ điện trung thế và hạ thế để bảo vệ máy biến áp, động cơ công nghiệp và hệ thống đường dây truyền tải.

Thông số kỹ thuật cơ bản của Relay Mikro R1000-230A

- Giám sát tự kiểm tra & khôi phục phần mềm tích hợp sẵn. Hiển thị SỐ bằng LED 7 đoạn.

- Bảo vệ quá tải nhiệt. Bảo vệ Cold Load Pickup. Bảo vệ lỗi máy cắt.
- Chọn lựa kiểu đo lường: cơ bản hay TRUE RMS.
- Dòng dịnh mức: 5A. Nguồn cung cấp: 198 - 265VAC.
- 2 lập trình LED được liên kết với cảnh báo
- Reset bằng tay hoặc tự động; 2 tiếp điểm ngõ ra có thể lập trình.
- Ghi lại giá trị sự cố dạng non-volatile.
- Cài đặt mức tác động thấp (Low-set):
      + Dòng quá tải: I> = (0.5A - 12.5A) (tức là 10% đến 250%).
      + Dòng chạm đất: Io> = (0.1A - 10.0A) (tức là 2% đến 200%).
      + Thời gian tác động: 5 đặc tuyến dòng-thời gian (IDMT) với TM = 0.01 -1.00. Hoặc thời gian xác định t> = (0.03s - 100s).
- Cài đặt mức tác động cao (High-set):
      + Dòng ngắn mạch: I>>, I>>> = OFF/ (0.5A - 100A) ( tức là 10% đến 2000%).
      + Dòng chạm đất: Io>> = OFF/ (0.1A - 50A) (tức là 2%-1000%).
      + Thời gian tác động: xác định t>> = (0.03s - 100s).
- Kích thước (h x w x d): 96 x 96 x 90 mm.

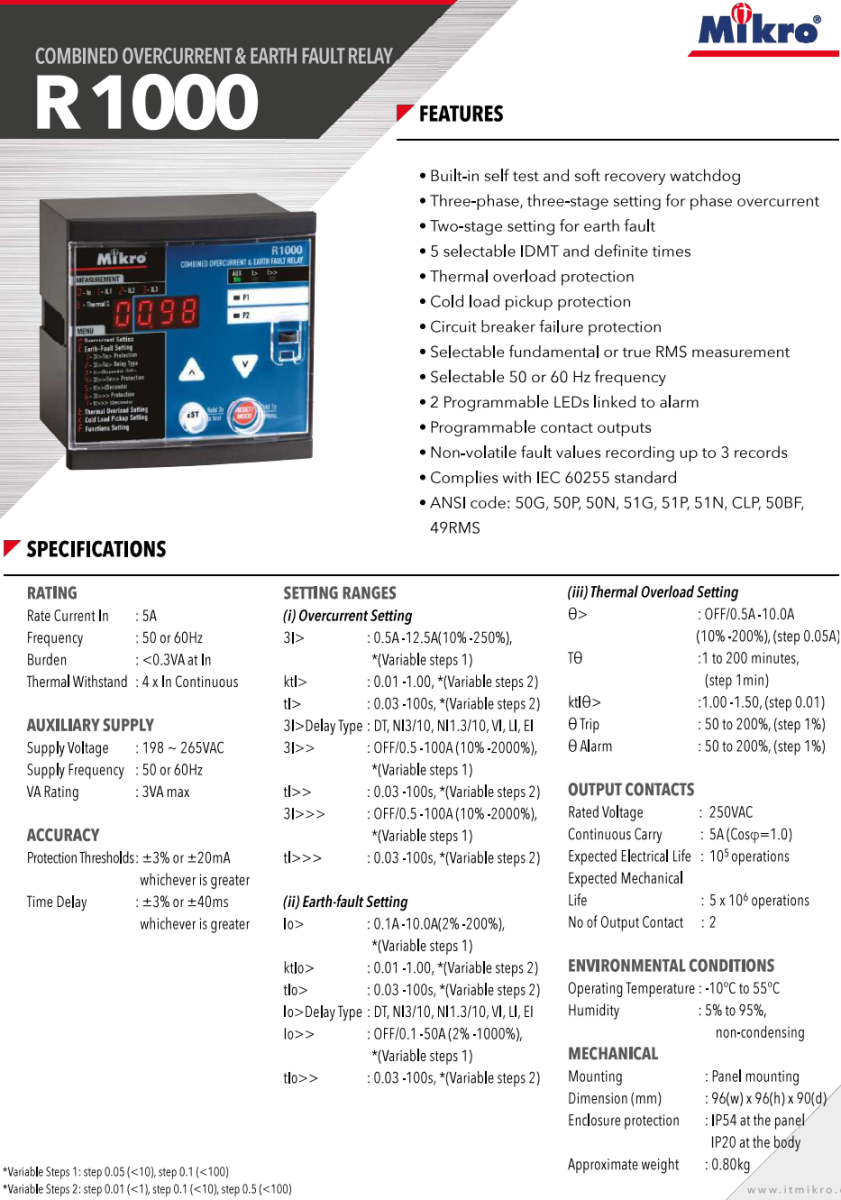

Bảng thông số chi tiết bộ R1000-230A Mikro:

Sơ đồ đấu nối và kích thước bộ R1000-230A của Mikro:
