Rơ le bảo vệ dòng rò Mikro N301-240AD

Nhà sản xuất: Mikro / Malaysia

Mã sản phẩm: N301-240AD

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Rơ le bảo vệ dòng rò (Earth Leakage Relay - ELR) của Mikro là thiết bị điện dùng để phát hiện và ngắt mạch khi có sự cố rò rỉ điện, giúp bảo vệ con người và thiết bị khỏi giật điện hoặc hỏa hoạn.

Dưới đây là các thông tin chi tiết về sản phẩm này :

1. Các dòng sản phẩm phổ biến :

Các mẫu rơ le Mikro thường được phân loại theo cách lắp đặt (gắn thanh ray hoặc gắn mặt tủ) và tính năng hiển thị:

• Dòng gắn thanh ray (DIN Rail):
  • DIN300-240A: Loại phổ thông, cài đặt bằng núm xoay, dải dòng rò 30mA - 30A.
  • DIN310-230A: Hiển thị số bằng LED 7 đoạn, dải cài đặt 30mA - 10A.
  • DIN330-230A: Dòng cao cấp hơn, bảo vệ dòng rò kỹ thuật số.
• Dòng gắn mặt tủ (Panel Mount):
  • NX301A / NX302A: Hiển thị số, dải chỉnh dòng rò rộng từ 30mA đến 30A.
  • MK302A-240A: Mẫu phổ biến cho các tủ điện phân phối.
  • NX300EA-230A: Thế hệ mới, đa tính năng, hiển thị LED trực quan.

2. Thông số kỹ thuật cơ bản :

• Dòng rò cài đặt (𝐼Δ𝑛): Thường từ 30mA đến 30A (tùy model).
• Thời gian tác động (Δ𝑡): Có thể điều chỉnh từ 0 đến 3 giây.
• Nguồn cấp: Thường sử dụng nguồn AC 184V - 276V.
• Thiết bị đi kèm: Bắt buộc phải sử dụng kết hợp với Biến dòng thứ tự không (ZCT) của Mikro để đạt độ chính xác tốt nhất.

3. Tính năng nổi bật :

• Hiển thị kỹ thuật số: Các dòng mới (như NX300EA) cho phép theo dõi giá trị dòng rò thực tế theo thời gian thực.
• Chống tác động thoáng qua: Thiết kế mạch lọc giúp hạn chế tình trạng nhảy rơ le do nhiễu hoặc các xung điện ngắn.
• Cảnh báo lỗi ZCT: Rơ le sẽ báo lỗi ngay khi kết nối với biến dòng ZCT bị hở mạch.

4. Hướng dẫn lắp đặt và cài đặt nhanh :

Để thiết bị hoạt động chính xác, bạn có thể tham khảo quy trình:

1. Lắp đặt ZCT: Luồn tất cả các dây pha và dây trung tính (N) qua tâm của ZCT. Lưu ý không luồn dây tiếp địa (PE) qua ZCT.
2. Đấu nối: Kết nối ZCT vào các chân tín hiệu trên rơ le và cấp nguồn nuôi cho thiết bị.
3. Cài đặt:
   • Chỉnh ngưỡng dòng rò (𝐼Δ𝑛) phù hợp với hệ thống (thường là 30mA cho bảo vệ người, cao hơn cho bảo vệ thiết bị).
   • Chỉnh thời gian trễ (Δ𝑡) để phối hợp bảo vệ giữa các cấp tủ điện.

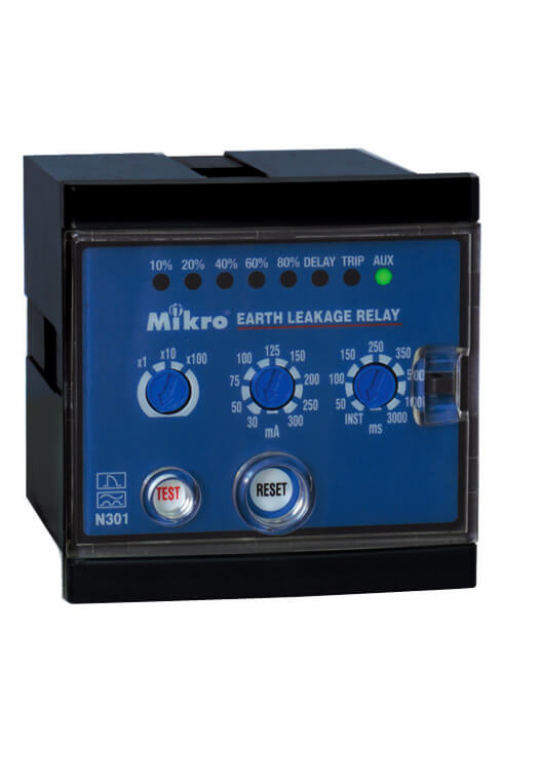

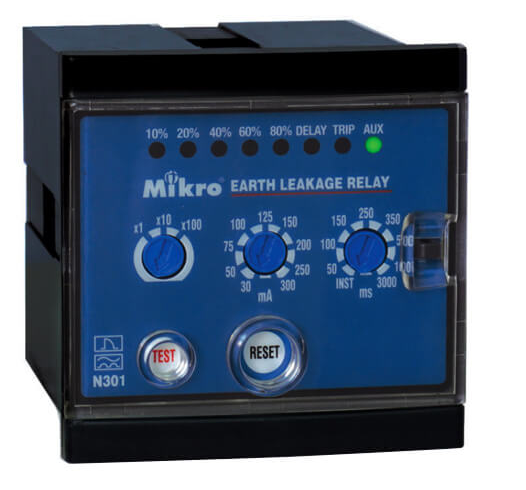

Mô tả Rơ le bảo vệ dòng rò gắn mặt tủ N301-240AD – Mikro:

- Hiển thị nguồn và trạng thái hoạt động bằng LED. Cài đặt bằng núm xoay.
- Dòng dịnh mức: 5A; Nguồn cung cấp: 85 đến 265 V AC hoặc 110 - 370V DC.
- Reset bằng tay; 2 tiếp điểm ngõ ra.
- Đáp ứng theo tiêu chuẩn IEC 60255 - 26.
- Dòng rò cài đặt (ΔIn) = 0.03A - 30A.
- Thời gian tác động (Δt) = 0 - 3 sec.
- Báo lổi khi ngõ vào ZCT hở mạch (khuyến cáo sử dụng ZCT của MIKRO) .
- Độ chính xác cài đặt: -15% -0%
- Độ chính xác thời gian: ±5%.
- Kích thước (h x w x d): 72 x 72 x 97 mm

Sơ đồ đấu nối và kích thước bộ N301 của Mikro:
