Rơ le bảo vệ chạm đất Mikro N202-240AD

Nhà sản xuất: Mikro / Malaysia

Mã sản phẩm: N202-240AD

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Rơ le bảo vệ chạm đất (Earth Fault Relay) của Mikro là thiết bị điện tử dùng để phát hiện và ngắt mạch khi có dòng điện rò rỉ xuống đất, giúp bảo vệ an toàn cho con người và hệ thống điện.

Dưới đây là các dòng sản phẩm phổ biến và thông số kỹ thuật tiêu biểu :

1. Các dòng sản phẩm phổ biến :

• Dòng cơ bản (Cài đặt bằng núm xoay):
  • N201-240AD: Dòng rơ le phổ thông nhất, hỗ trợ bảo vệ dòng chạm đất mức thấp (Low-set) và mức cao (High-set).
  • N202-240AD: Các dòng rơ le gắn trên thanh ray (DIN-rail) hoặc mặt tủ.
• Dòng kỹ thuật số (Màn hình LCD):
  • R201-230A / RX232-230A: Phiên bản cải tiến mới với các tính năng tối ưu hơn. Hiển thị số, cài đặt thông số chính xác qua phím bấm.
  • MK3000L-240AD: Rơ le số đa chức năng kết hợp cả bảo vệ quá dòng (Overcurrent) và chạm đất.

2. Thông số kỹ thuật tiêu biểu :

• Dòng định mức (In): Thường là 5A.
• Cài đặt dòng chạm đất mức thấp (Io>): 0.1A – 2.0A (tương đương 2% – 40% giá trị định mức).
• Thời gian tác động:
  • Xác định theo đặc tuyến thời gian nghịch đảo (IDMT) hoặc thời gian xác định (Definite time).
  • Mức thấp: 0.05 giây – 1.0 giây.
• Nguồn cấp: Thường là 198-265V AC (hoặc các dải nguồn DC tùy model).

3. Ưu điểm nổi bật :

• Độ tin cậy cao: Sử dụng bộ vi xử lý để giám sát dòng điện một cách chính xác.
• Linh hoạt: Cho phép điều chỉnh dải dòng rò và thời gian tác động để phối hợp bảo vệ phân cấp trong hệ thống điện.
• Dễ lắp đặt: Có các tùy chọn gắn mặt tủ hoặc thanh DIN phù hợp với nhiều loại tủ điện công nghiệp.

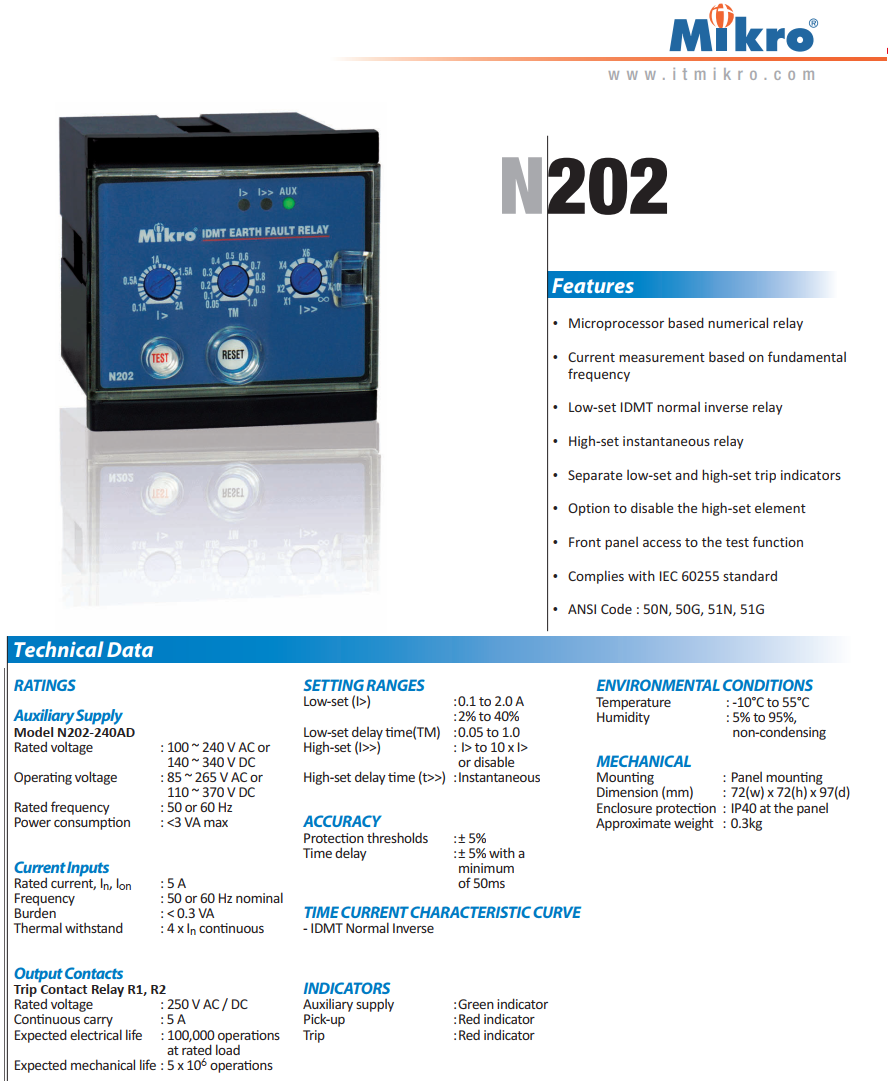

Mô tả Rơ le bảo vệ chạm đất gắn mặt tủ N202-240AD – Mikro

- Hiển thị nguồn và trạng thái hoạt động bằng LED. Cài đặt bằng núm xoay.
- Dòng dịnh mức: 5A; Nguồn cung cấp: 85 - 265 V AC hoặc 110 - 370V DC.
- Reset bằng tay; 2 tiếp điểm ngõ ra.
- Đáp ứng theo tiêu chuẩn IEC 60255 - 26.
- Cài đặt mức tác động thấp (Low-set):
      + Dòng chạm đất : I> = 0.1A - 2A (tức là 2% đến 40%).
      + Thời gian tác động : Theo đặc tuyến dốc thường (NI); kt> = 0.05 - 1

- Cài đặt mức tác động cao (High-set):
      + Dòng chạm đất : I>> = (1 - 10) x I> hoặc Vô hiệu hóa (cài ).
      + Thời gian tác động : t>> = tức thời.
- Kích thước (h x w x d): 72 x 72 x 97 mm.

Sơ đồ đấu nối và kích thước bộ N202-240AD của Mikro:
