Thiết Bị Đóng Cắt
Nhà sản xuất: MASTER ELECTRIC ( CHINA )
Mã sản phẩm: MT-SDT-240AD-4Z
Bảo hành: 12 tháng.
Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

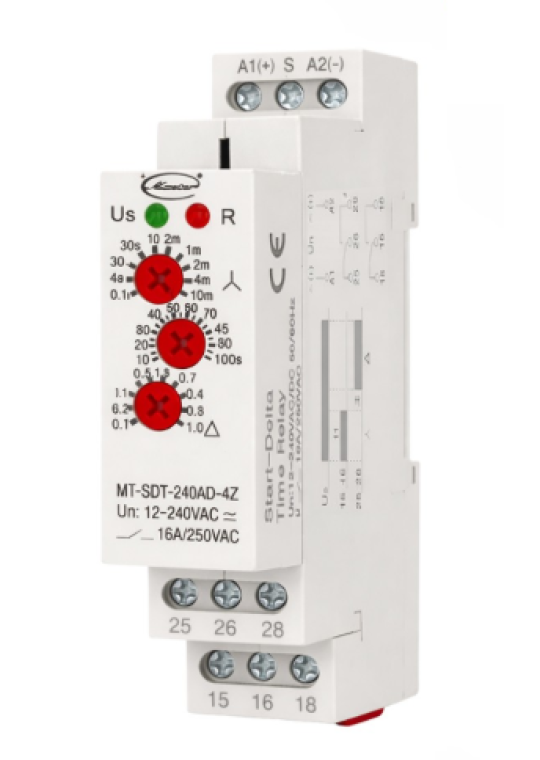

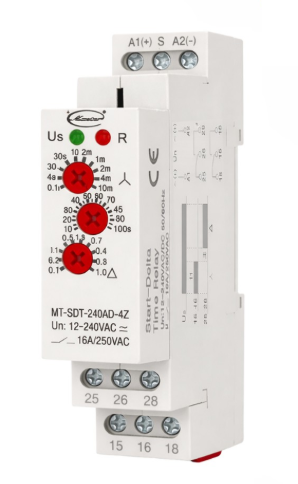

Relay Sao - Tam Giác Master MT-SDT-240AD-4Z là dòng rơ le thời gian chuyên dụng cao cấp dùng để điều khiển quá trình khởi động của động cơ 3 pha từ chế độ sao (Y) sang tam giác (Δ). Thiết bị giúp bảo vệ hệ thống cơ điện bằng cách giảm dòng khởi động đột ngột, hạn chế sụt áp lưới điện và chống sốc cơ khí cho motor.
Thông số kỹ thuật chính
- Mã sản phẩm: MT-SDT-240AD-4Z.
- Điện áp hoạt động dải rộng: 12 - 240V AC/DC (linh hoạt cho cả điện xoay chiều và một chiều).
- Tần số định mức: 50/60Hz.
- Dải thời gian cài đặt: Từ 0.1 giây đến 10 phút (điều chỉnh bằng núm xoay mặt trước).
- Hệ thống tiếp điểm: 2NO + 2NC (2 tiếp điểm thường mở, 2 tiếp điểm thường đóng).
- Dòng định mức tiếp điểm: 16A tại 250VAC / 24VDC (tải thuần trở AC1).
- Đèn hiển thị LED: Đèn LED xanh báo trạng thái nguồn và đèn LED đỏ báo trạng thái ngõ ra relay.
- Kích thước chuẩn: Thiết kế siêu nhỏ gọn 90 × 18mm, lắp đặt trực tiếp trên thanh DIN Rail tủ điện công nghiệp
Nguyên lý hoạt động cơ bản
- Giai đoạn khởi động (Sao - Y): Khi cấp nguồn, tiếp điểm điều khiển mạch sao đóng lại giúp động cơ khởi động ở chế độ sao để giảm dòng điện đầu vào. Timer bắt đầu đếm ngược theo thời gian đặt trước (t₁).
- Giai đoạn chuyển mạch (Trễ an toàn): Sau khi hết thời gian t₁, tiếp điểm mạch sao mở ra. Rơ le duy trì một khoảng thời gian trễ cực ngắn cố định (khoảng vài chục mili-giây) để đảm bảo hồ quang điện của contactor sao dập tắt hoàn toàn, tránh hiện tượng ngắn mạch pha.
- Giai đoạn vận hành (Tam giác - Δ): Tiếp điểm điều khiển mạch tam giác đóng lại, động cơ chuyển sang vận hành chính thức với toàn bộ công suất định mức
Ưu điểm nổi bật
- Nguồn cấp đa năng: Không cần phân biệt nguồn xoay chiều hay một chiều, tương thích từ tủ điện điều khiển nhỏ đến hệ thống tự động hóa lớn.
- Độ bền và chính xác cao: Độ bền cơ học đạt tới 1 triệu lần đóng cắt với sai số thời gian chỉ khoảng 0.2%.
- Tiết kiệm không gian: Nhờ kích thước dạng tép (1 module chuẩn thanh ray), thiết bị tối ưu hóa tối đa diện tích tủ điện.

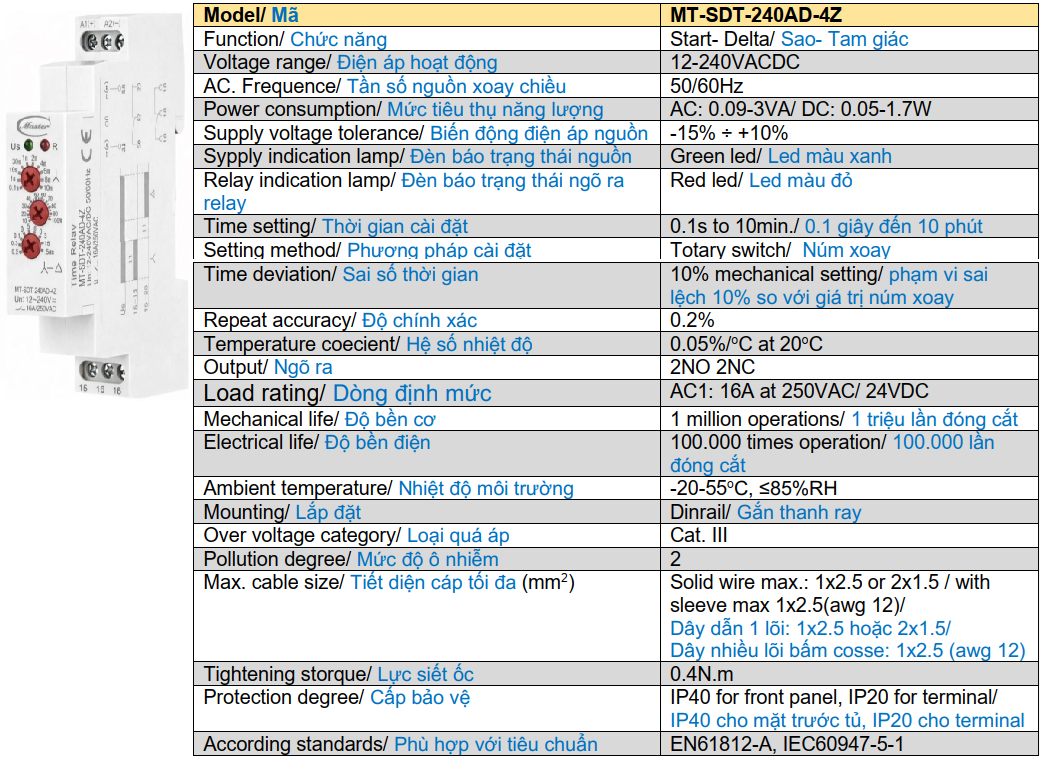

Thông số Relay Sao - Tam Giác MT-SDT-240AD-4Z của Master

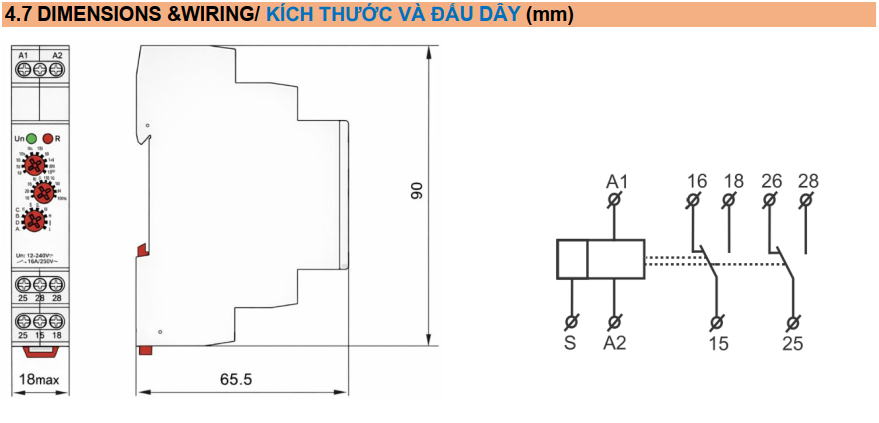

Kích thước Relay Sao - Tam Giác MT-SDT-240AD-4Z của Master
