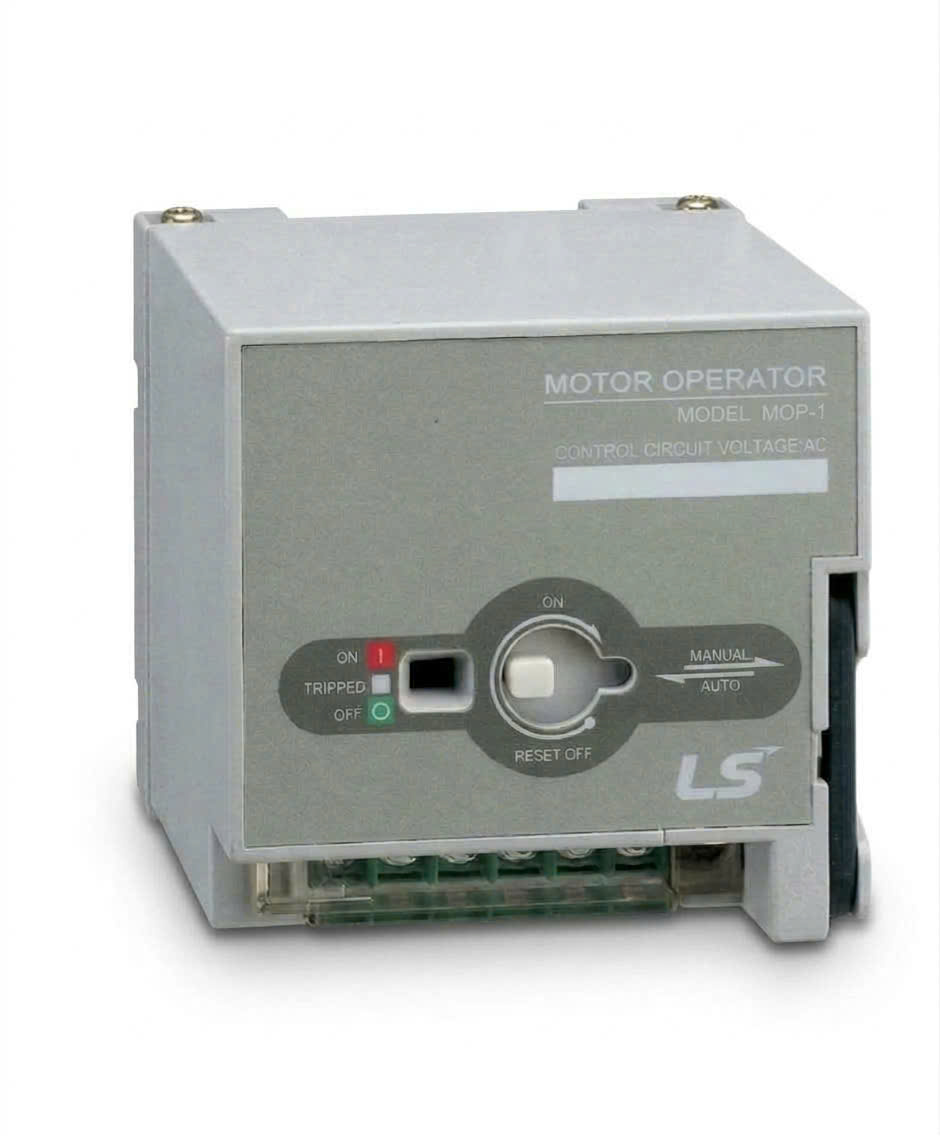

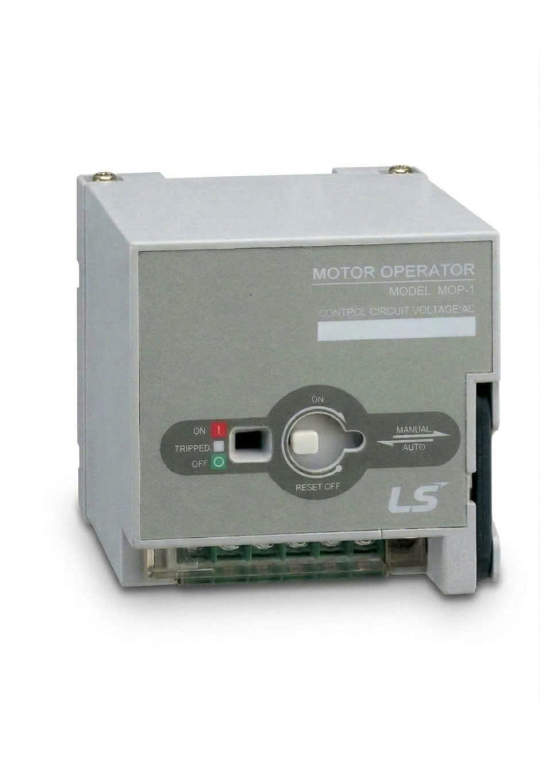

Mô tơ điều khiển On/Off MOP-M3 cho MCCB LS từ ABN/S202c~204c

Mô tơ điều khiển On/Off MOP-M3 cho MCCB LS từ ABN/S202c~204c

Nhà sản xuất: LS / Korea

Mã hàng : MOP-M3 for ABN/S202c~204c

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Mô tơ điều khiển On/Off MOP-M3 cho MCCB LS từ ABN/S202c~204c (hay còn gọi là Motor Operator - MOP) là phụ kiện truyền động cơ khí của Aptomat khối thương hiệu LS Industrial Systems cho phép người vận hành đóng, ngắt hoặc reset Aptomat khối (MCCB) từ bên ngoài hoặc tự động hóa thông qua tín hiệu điện ( như nút nhấn ) thay vì phải gạt bằng tay trực tiếp.

Phụ kiện này cho phép người vận hành đóng/cắt hoặc reset aptomat một cách an toàn và dễ dàng từ xa

Đặc điểm và ứng dụng chính

• Chức năng: Cho phép điều khiển đóng (ON), cắt (OFF) và reset trạng thái Trip của MCCB từ xa mà không cần thao tác trực tiếp bằng tay.
• Xuất xứ: Hàn Quốc (Hãng LS Electric).
• Điện áp điều khiển: Thường là 220VAC / 230VAC (hoặc các tùy chọn điện áp khác theo catalog của hãng).
• Ứng dụng: Thường được dùng trong các tủ bảng điện tự động hóa, hệ thống Scada, hoặc các vị trí lắp đặt MCCB ở nơi cao, khó thao tác trực tiếp

Thông số kỹ thuật chung

• Điện áp hoạt động: 220VAC / 230VAC
• Tần số: 50/60Hz
• Công suất: 25W
• Mô-men xoắn: 1.2 Nm
• Tốc độ: 120 vòng/phút
• Cấp bảo vệ: IP40
• Nhiệt độ làm việc: -10°C đến 50°C
• Kiểu lắp đặt: Lắp trực tiếp lên thân MCCB

Các mã mô tơ điều khiển LS phổ biến theo dòng MCCB

• MOP M1: Dùng cho MCCB LS dòng ABN52c ~ 104c
• MOP M2: Dùng cho MCCB LS dòng ABS/ABH 103c ~ 104c
• MOP M3 / MOP4 / MOP M4: Dùng cho các dòng ABN/ABS/ABH cỡ lớn hơn (như 202c~204c, 402c~404c, 802c~804c)
• MOP2: Dùng cho MCCB khối dòng TS100, TS160, TS250
• MOP M6: Dùng cho dòng ABS1003b ~ 1204b

Ứng dụng thực tế

Bộ mô tơ điều khiển ON/OFF thường được ứng dụng trong các hệ thống điện tự động hóa:

• Hệ thống tủ điện ATS (Chuyển nguồn tự động): Kết hợp giữa 2 nguồn điện (Lưới - Máy phát hoặc Lưới - Lưới). Mô tơ sẽ nhận lệnh từ bộ điều khiển ATS để tự động đóng/ngắt các MCCB tổng nhằm chuyển đổi nguồn cung cấp khi có sự cố mất điện.
• Điều khiển từ xa qua SCADA/PLC: Giúp kỹ sư vận hành có thể đóng ngắt các tủ điện phân phối từ phòng điều khiển trung tâm mà không cần đến tận nơi, đảm bảo an toàn tuyệt đối.
• Quản lý năng lượng: Tự động cắt các phụ tải không ưu tiên khi hệ thống bị quá tải dựa trên lập trình sẵn.

Thông số kỹ thuật Motor điều khiển ON/OFF MOP cho MCCB LS:

                                                                 Kích thước Motor điều khiển ON/OFF MOP cho MCCB LS:
