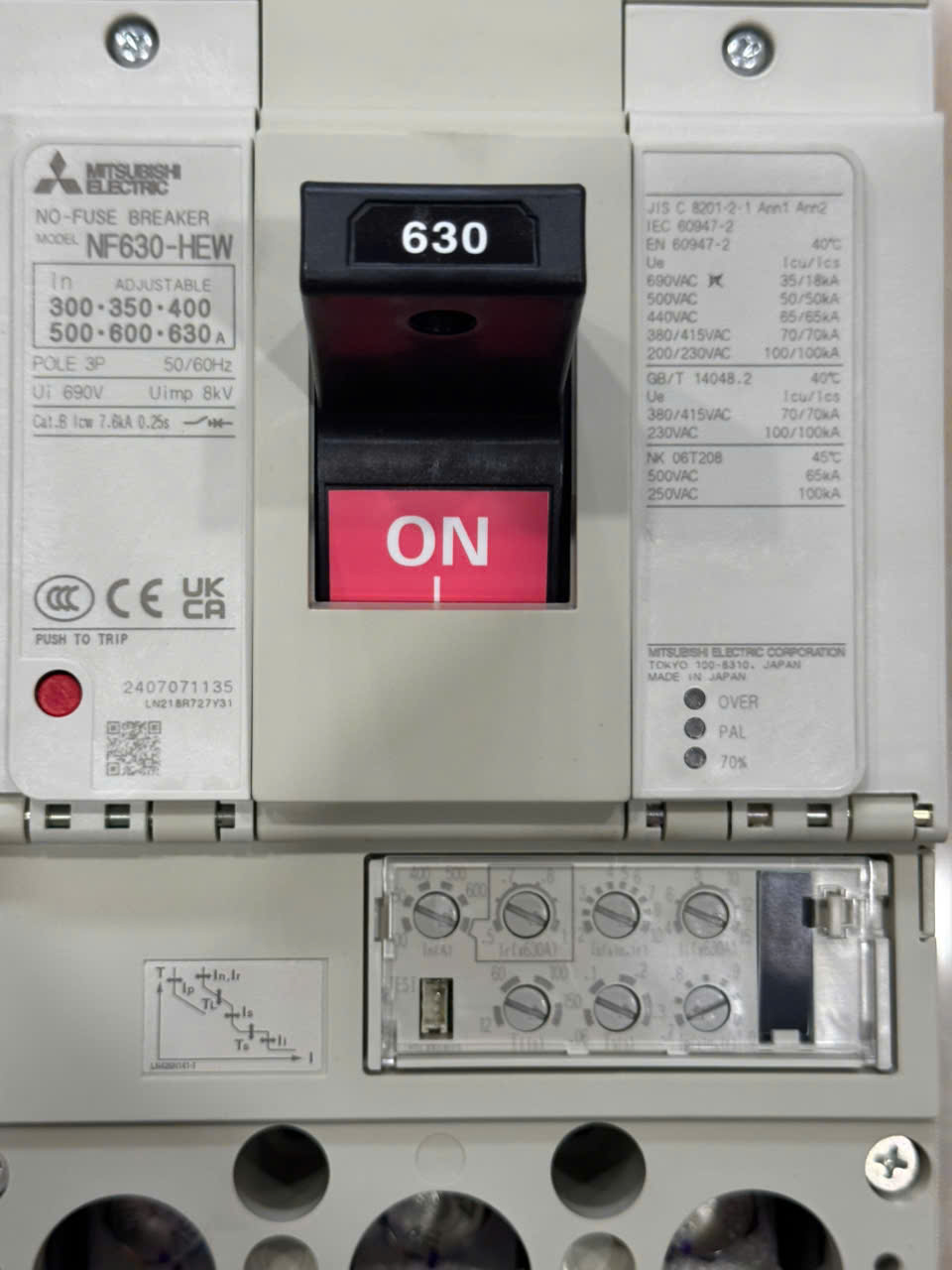

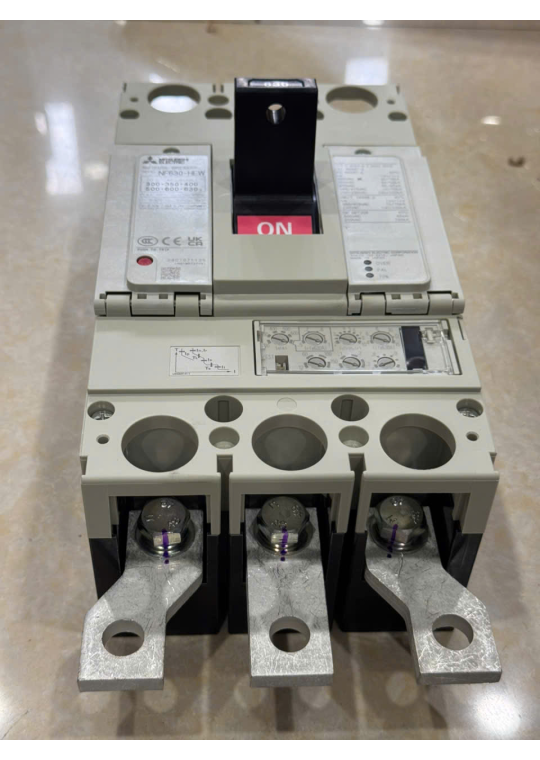

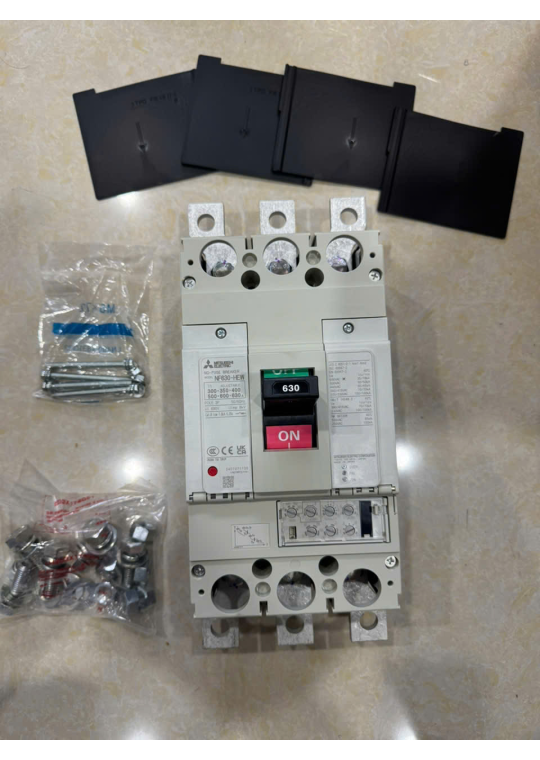

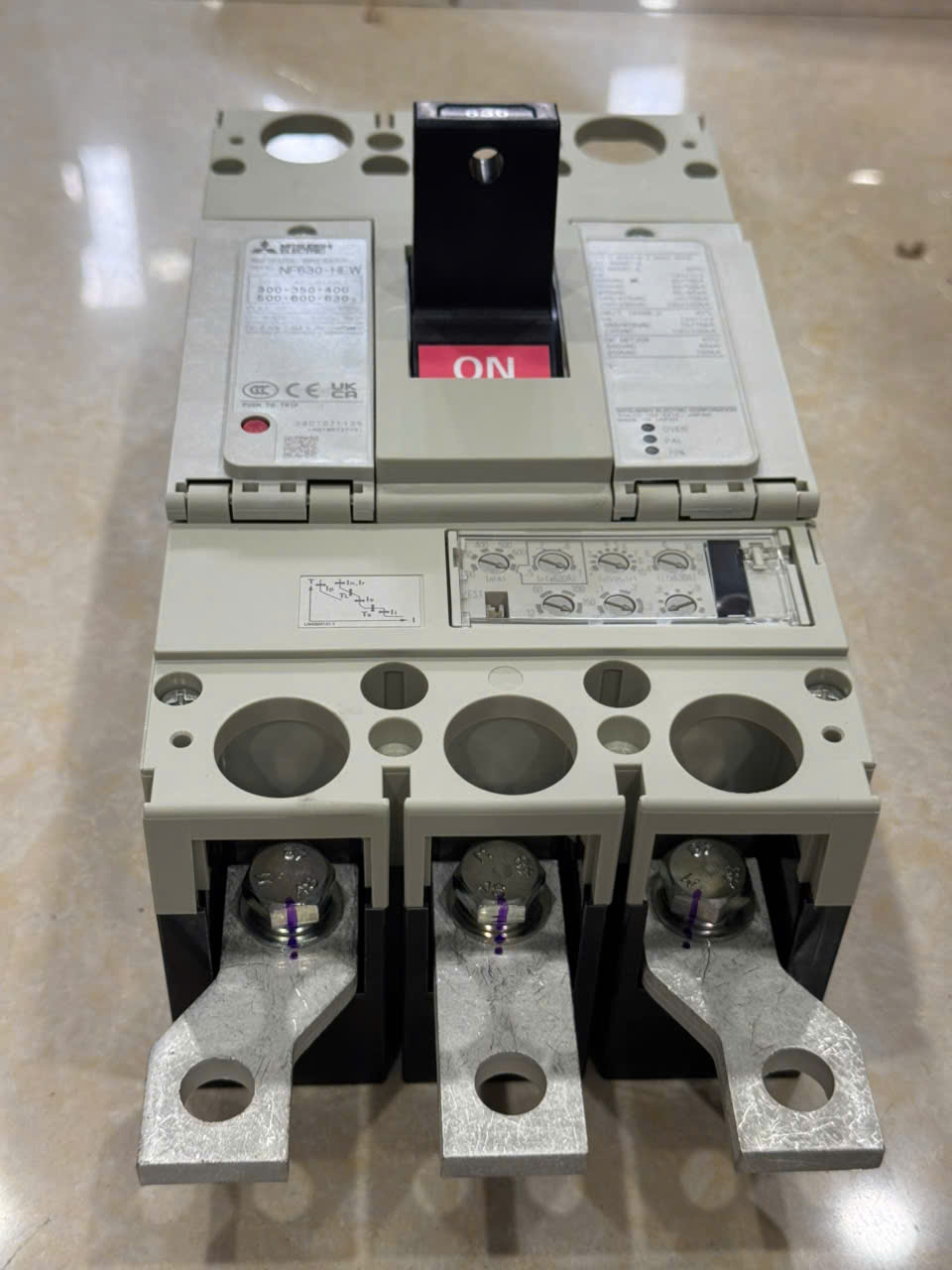

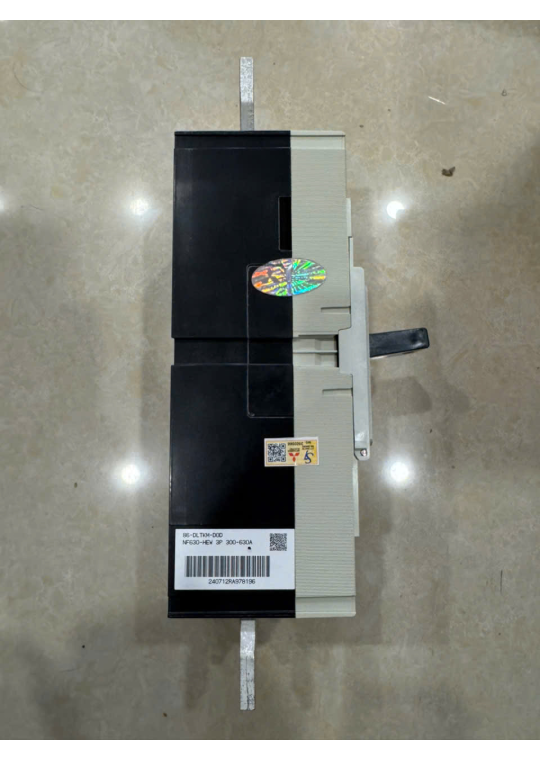

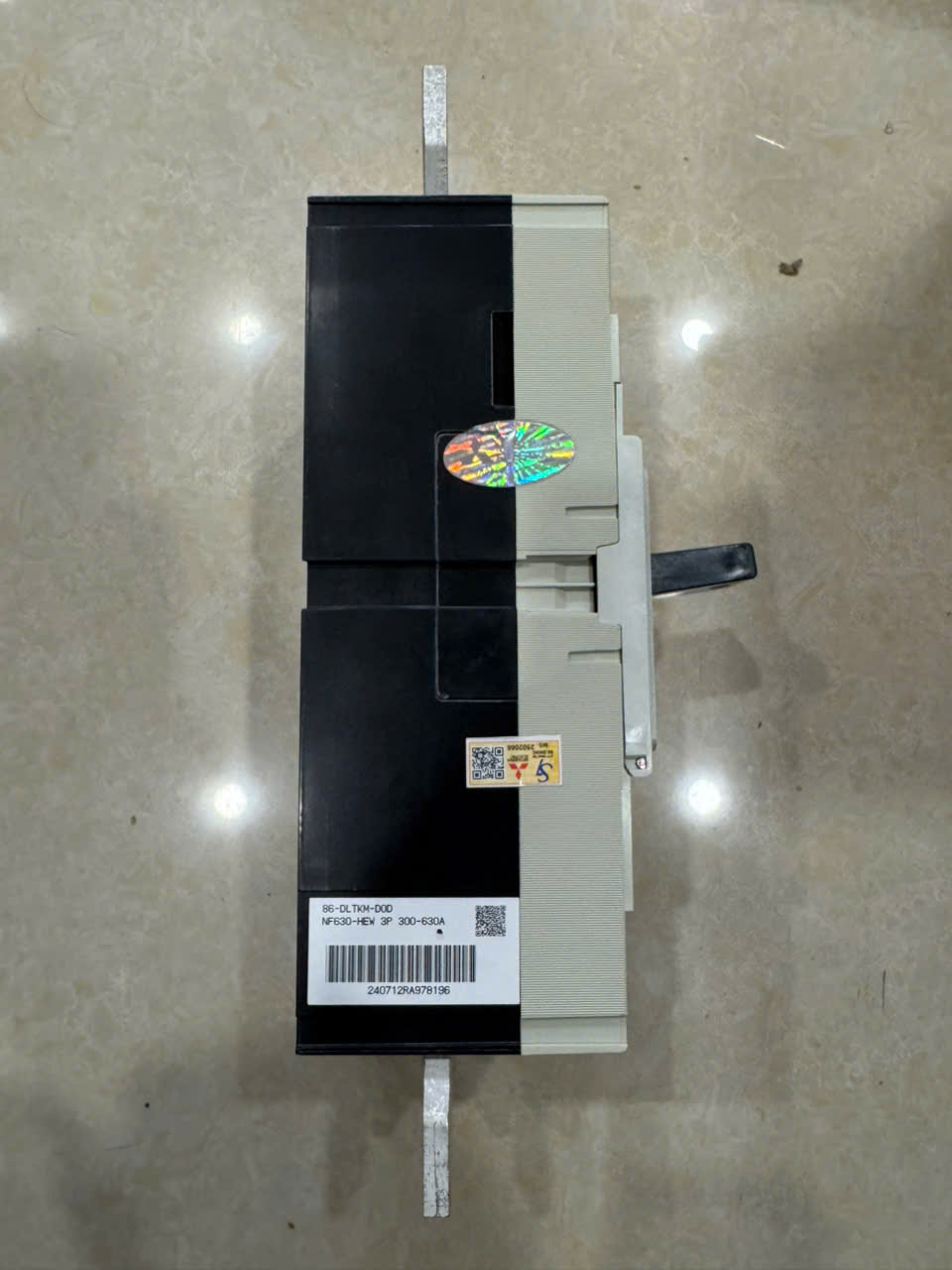

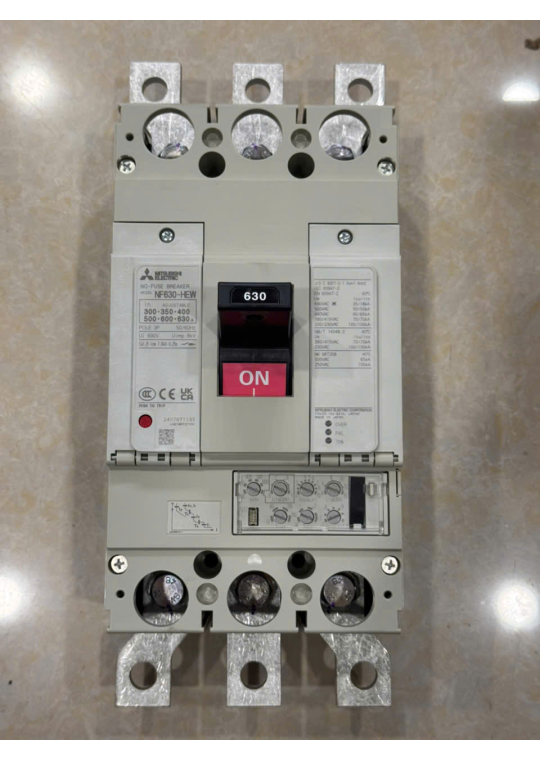

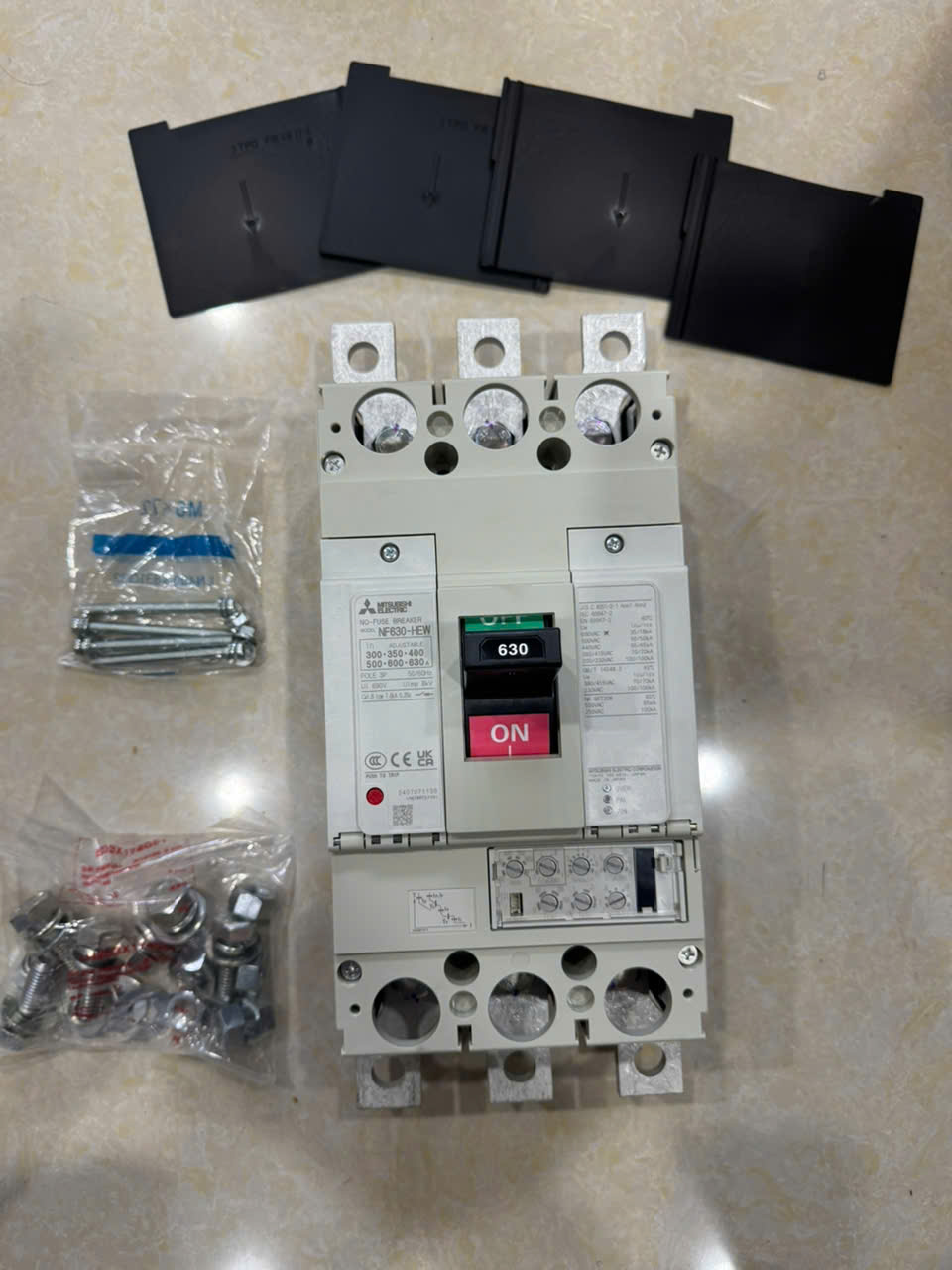

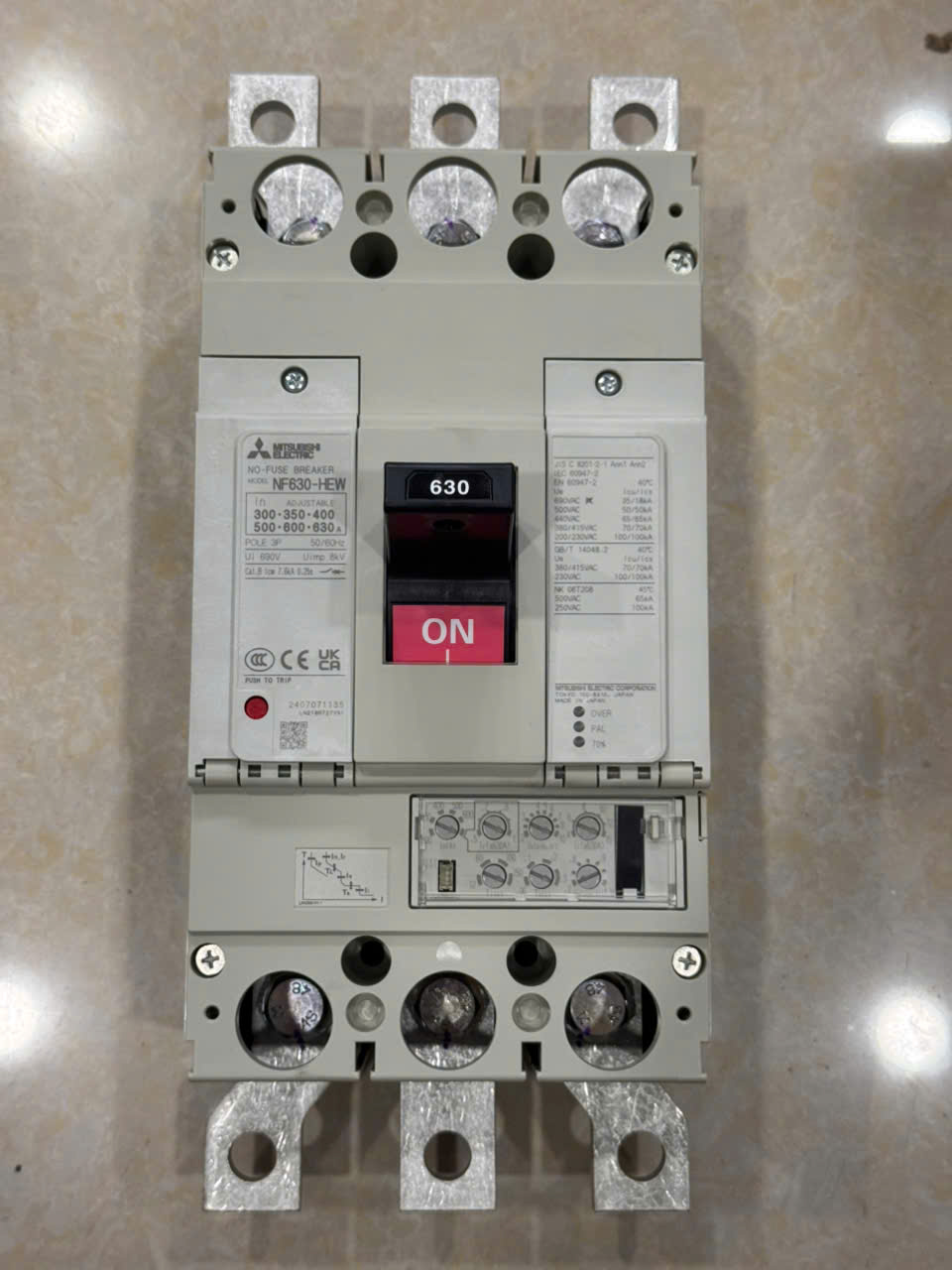

MCCB MITSUBISHI 3P 630A 70kA chỉnh dòng 0.5-1.0xIn ( NF630-HEW )

Nhà sản xuất: MITSUBISHI / JAPAN

Mã sản phẩm: NF630-HEW 3P

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 804 808 - 0916 604 609, Email: sale.dienthaiduong@gmail.com

MCCB (Molded Case Circuit Breaker) của Mitsubishi Electric loại chỉnh dòng là các mẫu aptomat khối cho phép điều chỉnh dòng điện định mức tối ưu hóa khả năng bảo vệ quá tải và ngắn mạch cho hệ thống điện. Các mẫu này thường thuộc dòng WS-V Series (World Super V Series), bao gồm các series con như NF-SGV, NF-LGV, NF-HGV, NF-SEV, NF-HEV, NF-HEW, và NF-SEW.

Các Dòng MCCB Mitsubishi Chỉnh Dòng Tiêu Biểu :

Các mẫu MCCB chỉnh dòng của Mitsubishi thường có ký hiệu "V" hoặc "W"ở cuối mã sản phẩm (ví dụ: NF125-SGV) và có thể điều chỉnh dòng định mức trong một dải nhất định (thường là 0.5 đến 1 lần dòng khung In, hoặc một dải cụ thể).

• Dòng NF-S (Standard Class): Cung cấp bảo vệ nhiệt từ tính (thermal-magnetic) với khả năng chỉnh dòng.
  • Ví dụ sản phẩm: Mitsubishi NF160-SGV4P125A (dòng định mức điều chỉnh từ 125A đến 160A), Mitsubishi NF250-SGV 2P 140-200A (dải chỉnh dòng linh hoạt).
• Dòng NF-HEV / NF-RGV / NF-REW: Các dòng này cũng có tính năng điều chỉnh dòng, với các đặc tính kỹ thuật khác nhau về khả năng cắt ngắn mạch (Icu) và số cực.
  • Ví dụ sản phẩm: Mitsubishi NF125-HEV 3P 16-32A (chỉnh dòng 0.5~1In), Mitsubishi NF630-REW 3P 250-500A.
• Dòng MCCB điện tử (Electronic MCCB): Các dòng cao cấp hơn sử dụng bộ phận ngắt điện tử (electronic trip unit) cho phép điều chỉnh dòng điện định mức và các thông số khác một cách chính xác hơn, thuận tiện cho việc phối hợp chọn lọc.
  • Ví dụ sản phẩm: Các mẫu trong dòng C3 Series hoặc các mẫu lớn như NF1000-SEW trở lên.

Đặc Điểm Chính :

• Bảo vệ linh hoạt: Khả năng điều chỉnh dòng định mức (Ir) cho phép một aptomat có thể sử dụng cho nhiều mức tải khác nhau trong một phạm vi, giúp tối ưu hóa việc thiết kế và sử dụng thiết bị trong hệ thống điện.
• Độ bền cao: Thuộc dòng WS-V Series, các MCCB này được thiết kế với công nghệ cắt mới để nâng cao hiệu suất và tuân thủ các tiêu chuẩn quốc tế như IEC 60947-2.
• Dễ dàng cài đặt: Việc điều chỉnh thường được thực hiện bằng núm xoay hoặc tuốc nơ vít trên mặt thiết bị sau khi mở nắp trong suốt.

Khi lựa chọn, người dùng cần xác định rõ dải dòng điện cần điều chỉnh và khả năng cắt ngắn mạch phù hợp với yêu cầu của hệ thống.

CẦU DAO TỰ ĐỘNG DẠNG KHỐI MCCB LOẠI CHỈNH DÒNG - DÒNG NF MITSUBISHI

MCCB (Aptomat khối ) dạng 3 cực loại bảo vệ từ nhiệt và chỉnh dòng

• Các dòng sản phẩm chính: NF125-SEV, NF125-HEV, NF400-SEW, NF400-HEW, NF400-REW, NF630-SEW, NF630-HEW, NF630-REW, NF800-CEW, NF800-SEW, NF800-HEW, NF800-REW, NF1000-SEW, NF1250-SEW, NF1600-SEW
• Số cực: 3p
• NF125-SEV, NF125-HEV                                                        32~125A          36kA/50kA
• NF250-SEV, NF250, HEV                                                       160~250A         36kA/50kA
• NF400-SEW, NF400-HEW, NF400-REW                                400A        50kA/70kA/125kA
• NF630-SEW, NF630-HEW, NF630-REW                                630A        50kA/70kA/125kA
• NF800-CEW, NF800-SEW, NF800-HEW, NF800-REW          800A        36kA/50kA/70kA/125kA
• NF1000-SEW                                                                          1000A        85kA
• NF1250-SEW                                                                          1250A        85kA
• NF1600-SEW                                                                          1600A        85kA
•
• Điện áp hoạt động 415VAC
• Đáp ứng tiêu chuẩn IEC 60947-1,2
• Dòng định mức In tới 1600A
• Loại chỉnh định 0.5-1

• Thông số và kích thước Cầu dao tự động dạng khối (MCCB) NF630-HEW của Mitsubishi:
