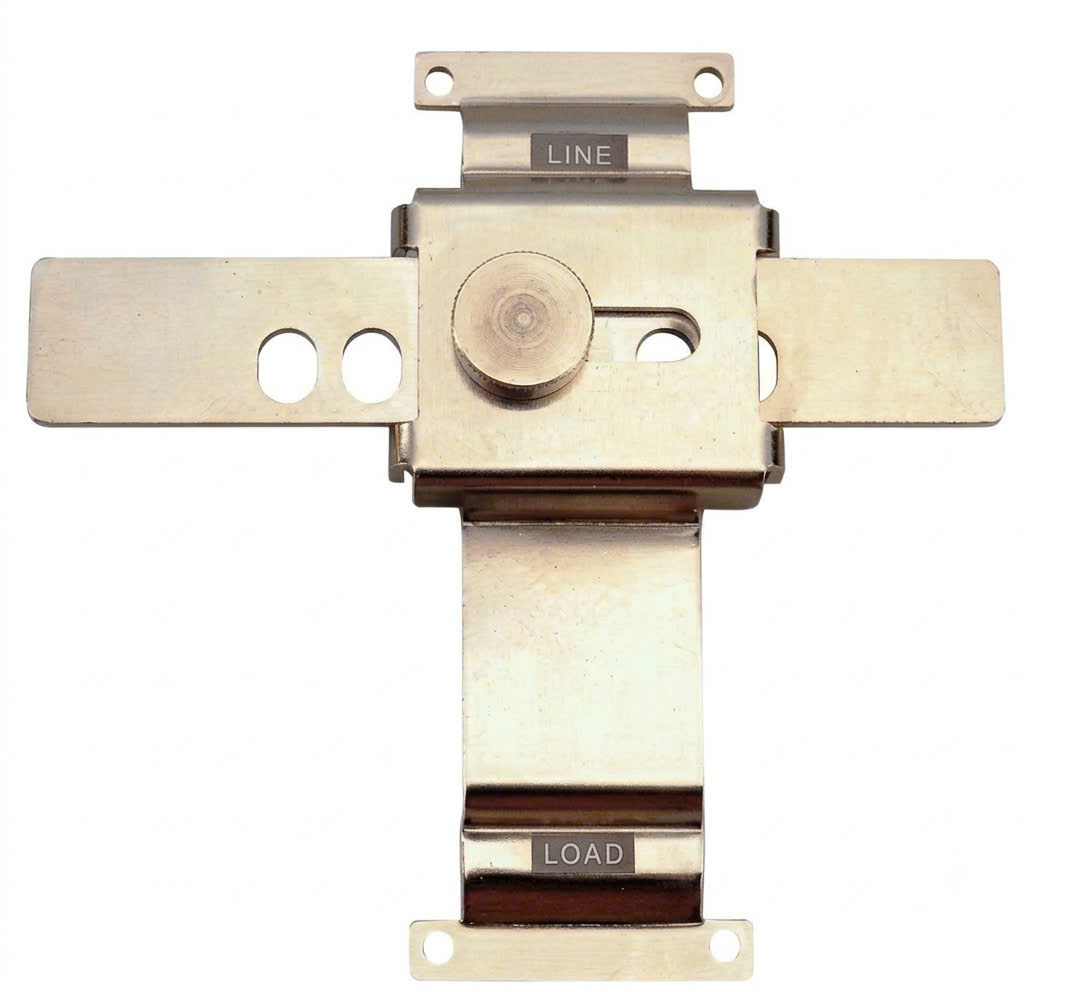

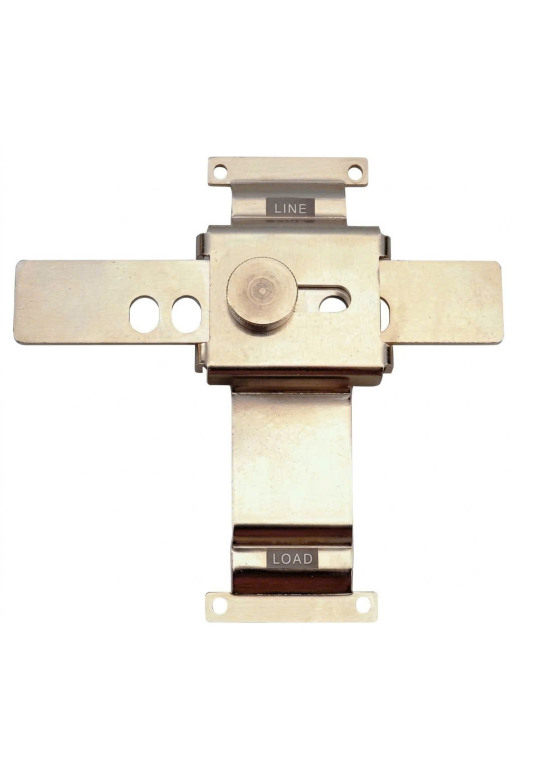

Khóa liên động MI-23S cho MCCB LS từ ABS103c

Khóa liên động MI-23S cho MCCB LS từ ABS103c

Nhà sản xuất: LS / Korea

Mã hàng : MI-123S for ABS103c

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Khóa liên động MI-23S cho MCCB LS từ ABS103c (Mechanical Interlock) là một phụ kiện chuyên dụng của hãng LS Electric dùng để liên kết 2 cầu dao tự động dạng khối MCCB hoặc ELCB được thiết kế nhằm ngăn ngừa việc đóng đồng thời hai thiết bị đóng cắt cùng một lúc. Giải pháp này đảm bảo an toàn tuyệt đối cho hệ thống, thường được ứng dụng trong các hệ thống tủ điện phân phối, bộ chuyển nguồn thủ công MTS hoặc bộ chuyển nguồn tự động ATS giữa nguồn điện lưới và máy phát điện.

Nguyên lý hoạt động

Khóa liên động MI hoạt động hoàn toàn bằng cơ cấu thanh liên động đòn bẩy hoặc dây cáp cơ học:

• Khi MCCB nguồn 1 đóng (ON), cơ cấu cơ khí của bộ MI sẽ tự động khóa chặt cần gạt của MCCB nguồn 2 ở vị trí mở (OFF), khiến không thể gạt tay hoặc kích hoạt điện tủ điều khiển để đóng MCCB nguồn 2.
• Để đóng được MCCB nguồn 2, bạn bắt buộc phải ngắt hoàn toàn MCCB nguồn 1 về vị trí OFF

Các mã khóa liên động MI phổ biến theo dòng MCCB LS:

• MI-13S: Dùng cho dòng MCCB ABN53 ~ 103c (hoặc Frame size 30AF – 100AF).
• MI-23S: Dùng cho dòng MCCB ABS103c (3P/4P).
• MI-33S: Dùng cho dòng MCCB ABN/S203c.
• MI-43S: Dùng cho dòng MCCB ABN/S403c hoặc ABN/ABS403c.
• MI-83S: Dùng cho dòng MCCB ABN/S803c hoặc ABN/ABS803c

Ưu điểm nổi bật

• Độ tin cậy cao: Hoạt động độc lập nhờ cơ cấu cơ khí, không phụ thuộc vào nguồn điện điều khiển, giúp loại bỏ hoàn toàn rủi ro chập cháy do ngắn mạch hai nguồn cấp chạy song song.
• Thiết kế đồng bộ: Phụ kiện chính hãng của hãng LS Elcetric, lắp đặt dễ dàng trực tiếp lên mặt trước hoặc khung của MCCB mà không cần đục đẽo hay can thiệp sâu vào kết cấu aptomat

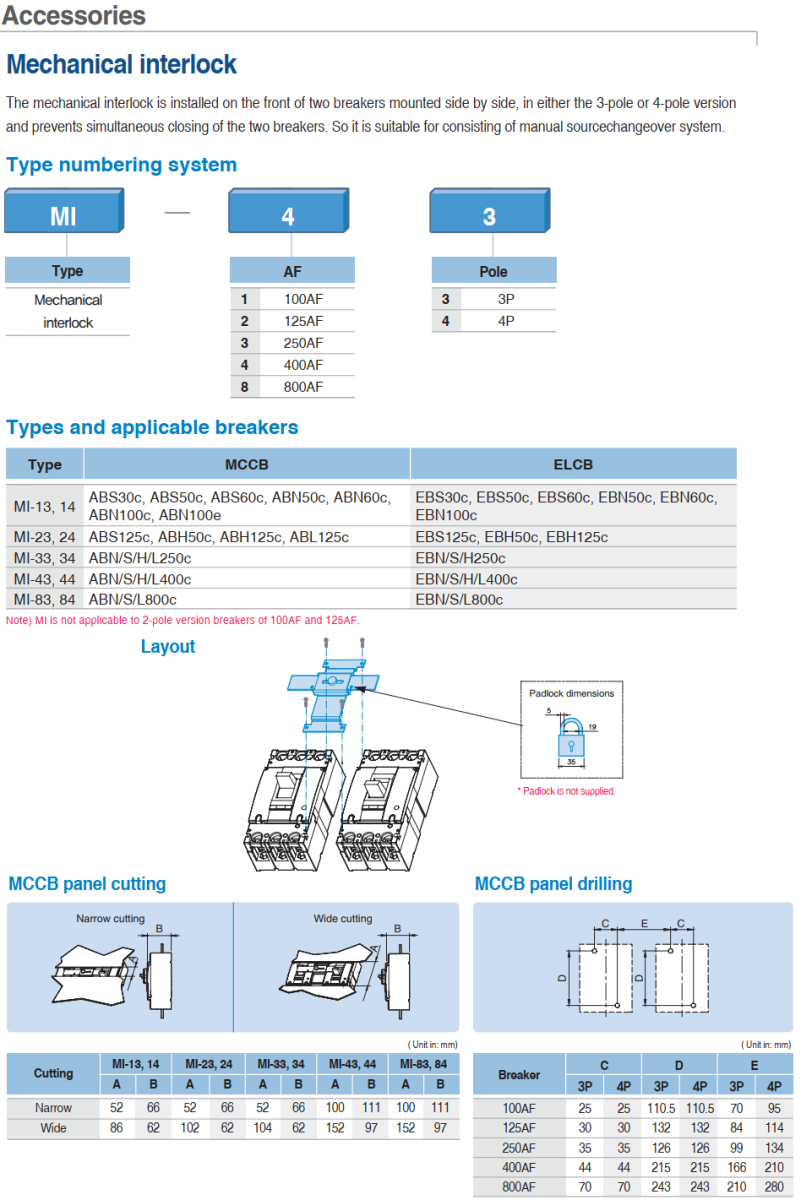

Thông số kỹ thuật Khóa Liên Động MI cho MCCB LS:
