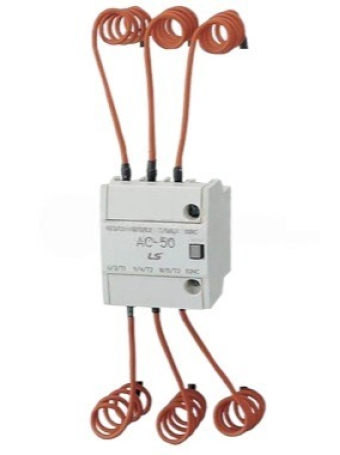

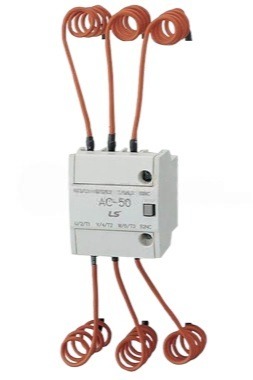

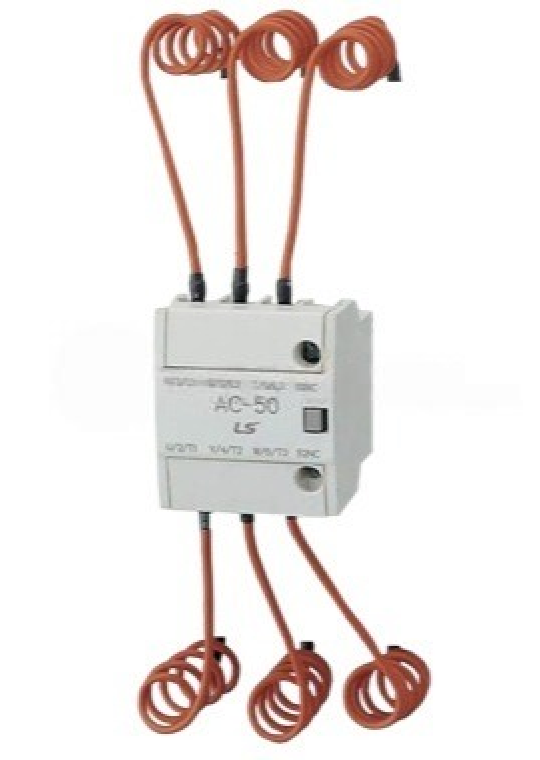

Cuộn xả dòng AC-50 cho Contactor LS chuyên dùng cho tụ bù

Cuộn xả dòng AC-50 cho Contactor LS chuyên dùng cho tụ bù

Nhà sản xuất: LS / Korea

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Cuộn xả dòng AC-50 cho Contactor LS chuyên dùng cho tụ bù là tiếp điểm kèm điện trở được gắn chung với contactor có chức năng hạn chế dòng khởi động lớn khi đóng tụ bù bảo vệ các tiếp điểm chính của khởi động từ tránh bị dính tiếp điểm hoặc cháy nổ

Thông Tin Chi Tiết Sản Phẩm

• Nhà sản xuất: LS Electric
• Mã sản phẩm: AC-50 dùng cho MC 50a~65a
• Dòng sản phẩm: Phụ kiện contactor / Tiếp điểm kèm điện trở cho tụ bù
• Tương thích: Dùng cho Contactor LS series MC (các mã MC-6a, MC-9a, MC-12a, MC-18a, MC-22a, MC-32a, MC-40a)
• Chức năng: Hạn chế dòng khởi động lớn khi đóng tụ điện vào lưới, bảo vệ tiếp điểm chính của contactor không bị dính hoặc mòn nhanh
• Hạn chế dòng khởi động (Inrush Current): Khi đóng tụ điện, dòng điện xung ban đầu rất lớn (có thể gấp 100 đến 200 lần dòng định mức). Contactor thường dễ bị dính tiếp điểm hoặc cháy nổ khi gặp dòng này.
• Điện trở chèn (Pre-insertion Resistors): Loại contactor này được trang bị các điện trở phụ trợ và tiếp điểm dẫn trước nhằm triệt tiêu dòng xung cao trước khi các tiếp điểm chính đóng hoàn toàn.
• Tiêu chuẩn ứng dụng (AC-6b): Khác với contactor tải động cơ thông thường (chuẩn AC-3), contactor cho tụ điện tuân thủ theo tiêu chuẩn chuyên dụng để đảm bảo độ bền và an toàn cho tụ bù.

Cấu tạo đặc biệt của Contactor tụ bù

Dòng contactor chuyên dụng này được trang bị thêm một bộ tiếp điểm phụ đóng sớm nối tiếp với điện trở giảm dòng chèn trước (pre-insertion resistors).

• Giai đoạn 1 (Đóng sớm): Khi contactor nhận lệnh đóng, các tiếp điểm phụ sẽ đóng trước. Dòng điện xung kích cực đại của tụ bắt buộc phải đi qua các điện trở này để giảm cường độ dòng điện xuống mức an toàn.
• Giai đoạn 2 (Đóng chính): Ngay sau đó (chỉ vài phần trăm giây), các tiếp điểm chính sẽ đóng lại hoàn toàn để dẫn dòng điện định mức ổn định chạy qua. Lúc này, khối tiếp điểm phụ và điện trở sẽ tự động tách ra khỏi mạch để không bị quá nhiệt.

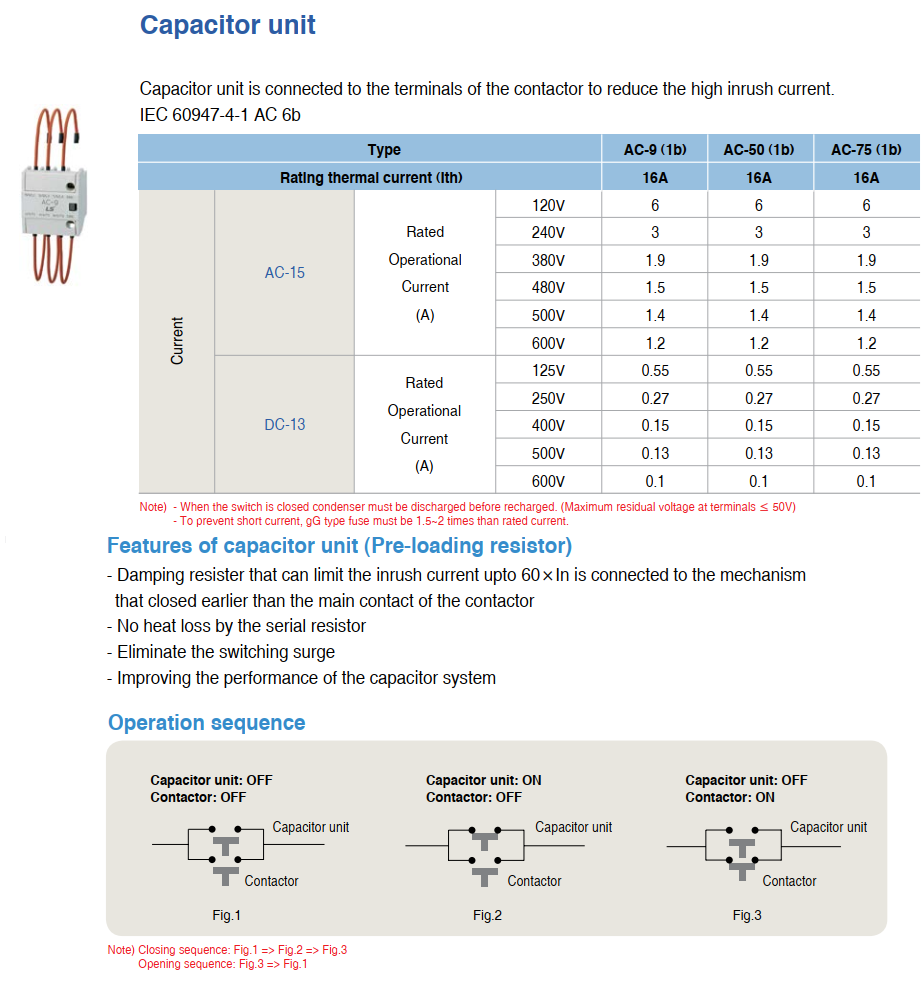

• Thông số Cuộn xả AC-50 của LS :

•

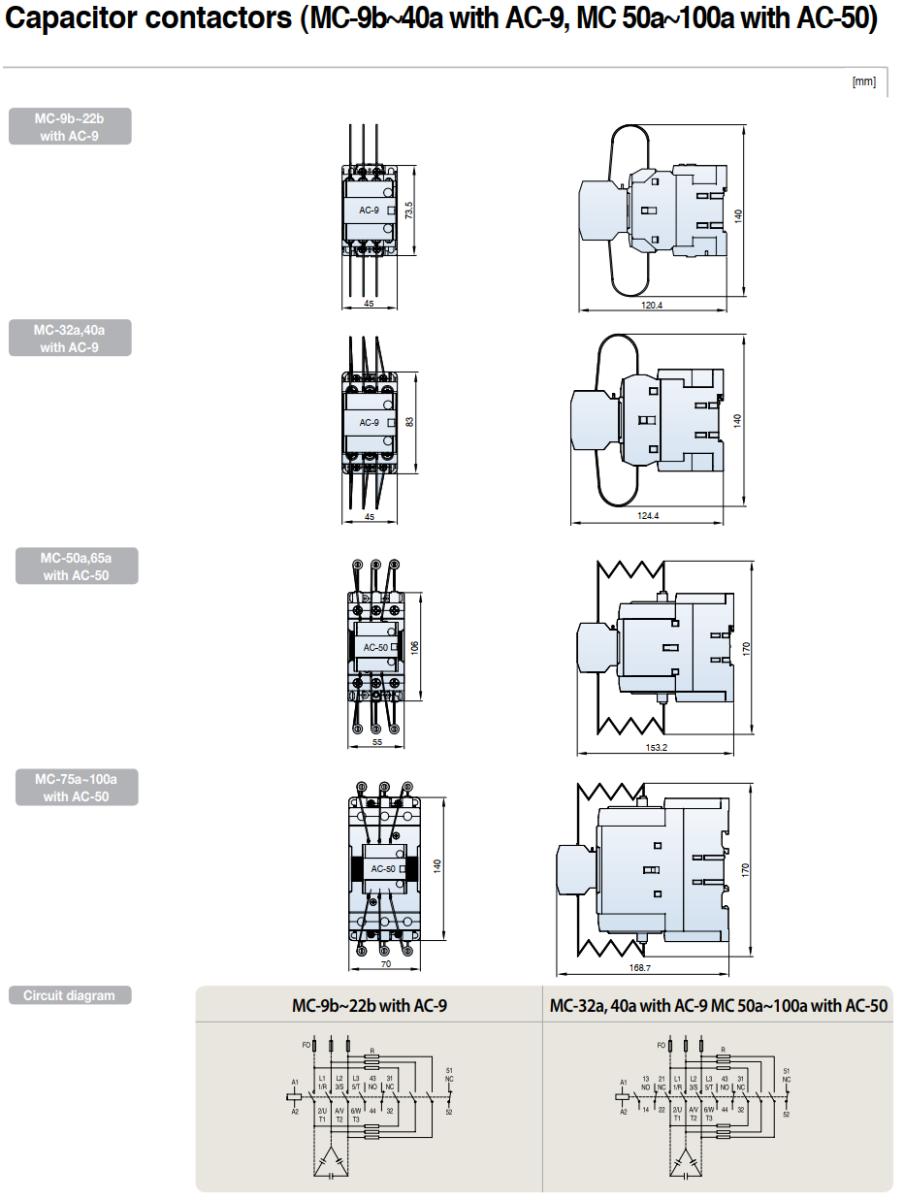

• Quy cách Cuộn xả AC-50 của LS :
