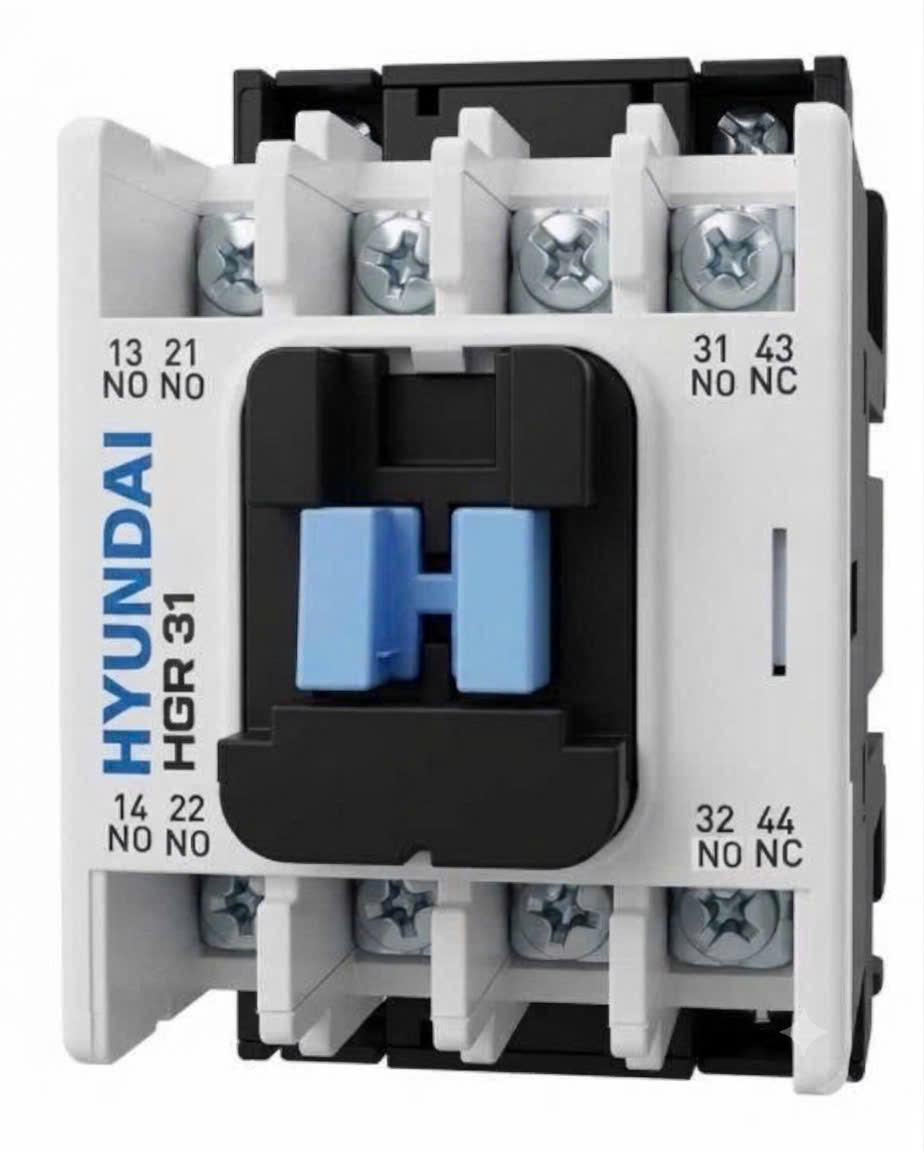

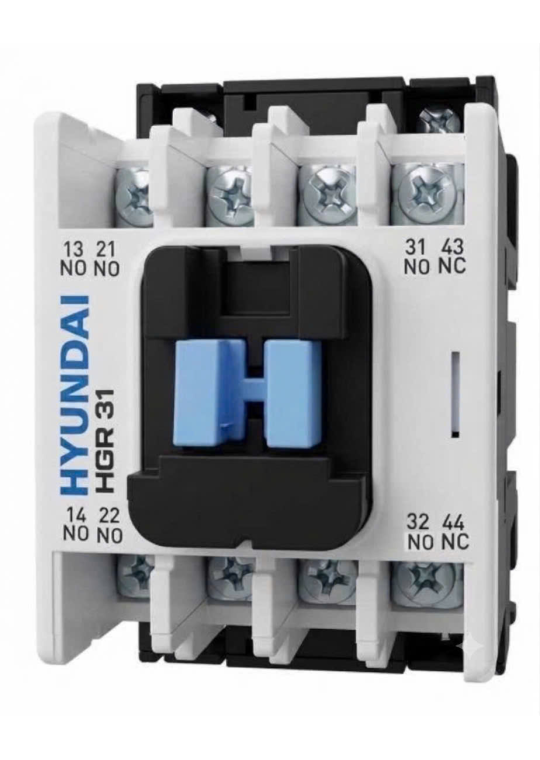

Control Relay HYUNDAI HGR 31NS 3NO1NC 16A 220VAC

Control Relay HYUNDAI HGR 31NS 3NO1NC 16A 220VAC

Nhà sản xuất: HYUNDAI / Korea

Mã hàng: HGR 31NS

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Control Relay HYUNDAI HGR 31NS 3NO1NC 16A 220VAC (rơ le trung gian/rơ le phụ trợ HYUNDAI Electric) là thiết bị đóng cắt trung gian cao cấp thuộc dòng HG Series của Hyundai Electric (Hàn Quốc) chuyên dùng để truyền tín hiệu, mở rộng tiếp điểm hoặc khuếch đại dòng điện nhỏ trong mạch điều khiển tự động và công nghiệp.

Tổng quan về Control Relay HYUNDAI

• Chức năng chính: Nhận tín hiệu điều khiển để đóng/mở nhiều tiếp điểm phụ cùng lúc, giúp chuyển mạch tín hiệu trong tủ điện điều khiển, tự động hóa dây chuyền.
• Tiêu chuẩn chất lượng: Đạt tiêu chuẩn quốc tế IEC 60947, thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN.
• Thương hiệu: HYUNDAI Electric (Hàn Quốc), nổi tiếng với độ bền cao, hoạt động ổn định và giá thành hợp lý tại thị trường Việt Nam

Thông số kỹ thuật cốt lõi

• Dòng nhiệt định mức (Ith): Đạt mức 16 A liên tục tại nhiệt độ môi trường 40°C.
• Điện áp cách điện định mức (Ui): Lên tới 750 V theo tiêu chuẩn IEC 60947 và 1.000 V theo tiêu chuẩn VDE0660.
• Tải tối thiểu: 10 mA ở mức điện áp 24 V DC.
• Cấp bảo vệ: Đạt tiêu chuẩn IP20, chống bụi và chống tiếp xúc trực tiếp bằng tay một cách an toàn

Đặc điểm và phân loại chính

• Dòng điện / Loại nguồn:
  • Loại AC (ký hiệu N): Sử dụng điện áp cuộn hút AC (ví dụ: AC 24V, 48V, 110V, 120V, 220V, 240V, 380V...).
  • Loại DC (ký hiệu P): Sử dụng điện áp cuộn hút DC (ví dụ: DC 24V, 48V, 110V, 125V, 220V...).
• Cấu hình tiếp điểm (Contact configuration):
  • HGR 04 (4NC - 4 thường đóng)

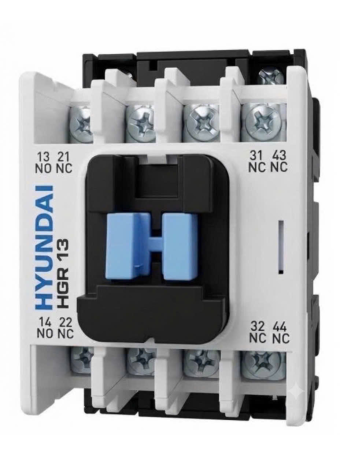

  • HGR 13 (1NO - 3NC)

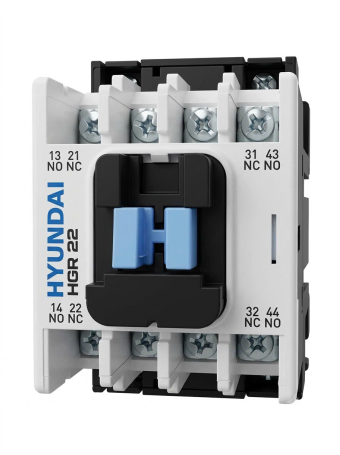

  • HGR 22 (2NO - 2NC - 2 thường mở, 2 thường đóng)

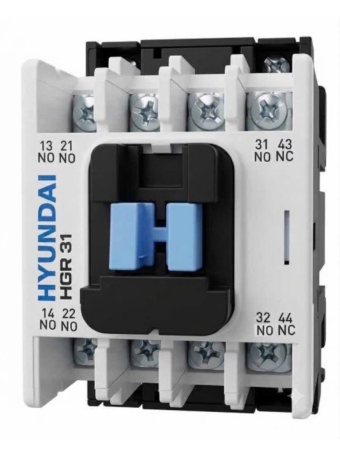

  • HGR 31 (3NO - 1NC)

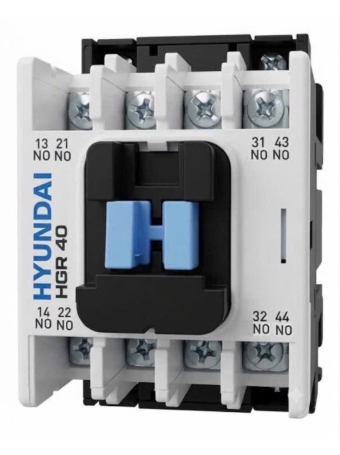

  • HGR 40 (4NO - 4 thường mở

Ưu điểm thiết kế

• Tiết kiệm không gian: Sở hữu kết cấu đồng bộ theo dải sản phẩm thế hệ mới của Hyundai, tối ưu hóa diện tích lắp đặt trong tủ điện.
• Thiết kế thông minh: Bố trí các cổng đấu nối cuộn coil trên/dưới trực quan, giúp kỹ sư dễ dàng đi dây điều khiển một cách mạch lạc.
• Tiêu chuẩn toàn cầu: Được chứng nhận đầy đủ theo các chuẩn quốc tế khắc khe như IEC, UL, CSA cùng nhiều chứng chỉ hàng hải lớn (KR, LR, ABS...)

Thông số kỹ thuật chính Control Relay HGR 31NS

Theo công bố của nhà sản xuất:

• Mã sản phẩm: HGR 31NS (phiên bản 3NO + 1NC, hay còn ký hiệu là 3a1b).
• Số cực: 4 cực (4 Poles).
• Dòng định mức (Ie): 16A.
• Điện áp cuộn hút (Coil): 220VAC hoặc 380VAC tần số 50/60Hz.
• Hệ thống tiếp điểm: 4 tiếp điểm chính bao gồm 3 tiếp điểm thường mở (3NO) và 1 tiếp điểm thường đóng (1NC)
• Tiêu chuẩn chất lượng: IEC 60947.
• Độ bền: Độ bền cơ học đạt 10 triệu lần; độ bền điện đạt 250 nghìn lần đóng cắt.
• Kiểu lắp đặt: Gá cài tiện lợi trên thanh ray (DIN rail).

Thông số kỹ thuật Control Relay HGR của HYUNDAI :

Kích thước Control Relay HGR coil AC của HYUNDAI :
