Bộ Điều Khiển Tụ Bù: Phân Loại, Bảng Giá Và Hướng Dẫn Lắp Đặt

Bộ điều khiển tụ bù đóng vai trò quan trọng trong việc tự động hóa quá trình đóng ngắt các cấp tụ bù, giúp nâng cao hệ số công suất cosphi và giảm hóa đơn tiền điện. Bài viết này cung cấp thông tin toàn diện về phân loại thiết bị, bảng giá tham khảo cùng quy trình lắp đặt an toàn từ Điện Thái Dương.

Trong các hệ thống điện công nghiệp và dân dụng, việc quản lý mức độ tiêu thụ điện năng luôn là bài toán quan trọng của các kỹ sư vận hành. Khi các thiết bị động cơ, máy biến áp hoạt động, chúng sinh ra lượng công suất phản kháng lớn, làm sụt giảm hệ số công suất cosphi. Điều này không chỉ gây tổn hao năng lượng trên đường dây truyền tải mà còn khiến doanh nghiệp đối mặt với chi phí phạt tiền điện từ công ty điện lực. Để giải quyết tình trạng này một cách tự động và chính xác, sự xuất hiện của bộ điều khiển tụ bù là giải pháp cần thiết trong các tủ điện phân phối.

Bộ điều khiển tụ bù là gì và vai trò trong hệ thống điện

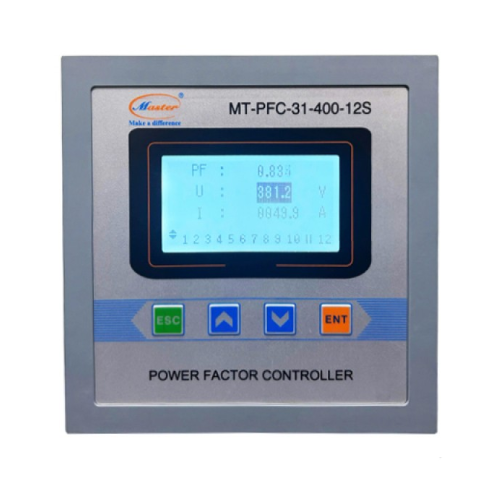

Bộ điều khiển tụ bù hoạt động như bộ não điều hành của toàn bộ hệ thống tủ điện bù công suất phản kháng. Bằng cách liên tục đo đạc các thông số điện áp và dòng điện từ nguồn cấp, thiết bị này tự động tính toán dung lượng bù cần thiết. Từ đó, nó truyền tín hiệu kích hoạt hoặc ngắt các cấp tụ điện tương ứng thông qua khởi động từ nhằm duy trì hệ số công suất cosphi ổn định quanh mức thiết lập mong muốn.

Việc vận hành hệ thống thông qua bộ điều khiển tụ bù mang lại nhiều giá trị thực tiễn:

• Giữ vững hệ số công suất cosphi theo đúng quy định hiện hành của ngành điện lực, tránh các khoản phạt tiền mua công suất phản kháng hằng tháng.
• Giảm thiểu tổn thất công suất và sụt áp trên đường dây truyền tải, nâng cao công suất truyền tải hữu ích cho toàn bộ hệ thống điện của nhà xưởng.
• Tự động đóng ngắt luân phiên các cấp tụ bù để cân bằng thời gian hoạt động của các tụ, kéo dài tuổi thọ vận hành cho thiết bị điện.
• Hỗ trợ cảnh báo và bảo vệ an toàn cho hệ thống khi gặp các sự cố quá áp, thấp áp, dòng hài tăng cao vượt ngưỡng thiết kế.

Phân loại bộ điều khiển tụ bù phổ biến hiện nay

Hiện nay, nhu cầu sử dụng thiết bị bù công suất là rất lớn và đa dạng quy mô từ xưởng sản xuất nhỏ cho đến tổ hợp công nghiệp nặng. Do đó, các nhà sản xuất đã phát triển nhiều dòng bộ điều khiển tụ bù khác nhau để đáp ứng hiệu quả đầu tư và kỹ thuật.

Phân loại dựa trên số cấp điều khiển

Số cấp (hay số bước) quyết định độ mịn của khả năng bù công suất phản kháng trong hệ thống điện:

• Dòng thiết bị 4 cấp đến 6 cấp: Phù hợp cho tủ điện bù công suất nhỏ, các xưởng sản xuất có lượng phụ tải biến động ít và công suất tiêu thụ ở mức vừa phải.
• Dòng thiết bị 8 cấp đến 12 cấp: Đây là phân khúc phổ biến rộng rãi trên thị trường nhờ khả năng chia nhỏ dung lượng bù linh hoạt, đáp ứng phần lớn quy mô nhà máy công nghiệp.
• Dòng thiết bị 14 cấp đến 16 cấp: Thường lắp đặt trong hệ thống điện của các tòa nhà cao tầng, khu chế xuất lớn đòi hỏi độ bù mịn cao để ổn định điện áp liên tục.

Phân loại theo thương hiệu sản xuất

Thị trường cung cấp thiết bị điện tại Việt Nam ghi nhận sự tin dùng đối với nhiều thương hiệu nổi tiếng từ các quốc gia công nghiệp:

• Thương hiệu Mikro (Malaysia): Phổ biến rộng rãi nhờ giao diện trực quan, cài đặt thông số đơn giản, độ bền cơ học cao và chi phí đầu tư phù hợp.
• Thương hiệu Selec (Ấn Độ): Nổi bật với việc tích hợp màn hình hiển thị LCD đa thông số sắc nét, tính năng đo lường các giá trị điện năng chi tiết và khả năng bảo vệ tin cậy.
• Thương hiệu Schneider (Pháp) hay Epcos (Đức): Đại diện cho phân khúc cao cấp châu Âu với độ chính xác cao, thường dùng trong các công trình hạ tầng trọng điểm.

Quý khách có thể truy cập website Điện Thái Dương để tham khảo chi tiết thông số kỹ thuật của từng dòng sản phẩm.

Lưu ý: Mức giá trên chỉ mang tính chất tham khảo tại thời điểm biên soạn bài viết. Giá thực tế có thể thay đổi tùy theo biến động của thị trường vật tư và số lượng đặt hàng cụ thể của từng dự án. Để nhận bảng báo giá chi tiết cùng chiết khấu thương mại phù hợp, quý khách vui lòng liên hệ trực tiếp phòng kinh doanh.

Hướng dẫn lắp đặt bộ điều khiển tụ bù đúng kỹ thuật

Quy trình đấu nối và cài đặt bộ điều khiển tụ bù đòi hỏi kỹ sư điện phải có kiến thức chuyên môn vững vàng để hệ thống vận hành trơn tru và tránh các rủi ro hư hỏng thiết bị.

Chuẩn bị vật tư trước khi tiến hành đấu nối

Trước khi tiến hành lắp đặt thiết bị vào tủ điện, kỹ thuật viên cần chuẩn bị đầy đủ các vật tư cần thiết sau:

• Bộ điều khiển tụ bù phù hợp với số lượng cấp tụ của hệ thống.
• Biến dòng đo lường (CT) có tỉ số biến dòng tương thích với dòng tải định mức của tủ điện chính.
• Cáp điện điều khiển nhiều lõi có tiết diện tiêu chuẩn (thường từ 1.0mm2 đến 1.5mm2).
• Cầu chì điều khiển hoặc aptomat bảo vệ mạch nguồn (MCB) loại nhỏ để bảo vệ cho thiết bị.
• Dụng cụ chuyên dụng như kìm bấm cos, tua vít, đồng hồ vạn năng kỹ thuật số.

Các bước đấu nối và cài đặt chi tiết

Quá trình đấu nối dây dẫn phải tuân thủ nghiêm ngặt sơ đồ nguyên lý của nhà sản xuất:

1. Đấu nối nguồn nuôi: Cấp nguồn điện áp hoạt động phù hợp (220V hoặc 380V) trực tiếp vào chân nguồn của bộ điều khiển thông qua cầu chì bảo vệ.
2. Kết nối biến dòng (CT): Đưa hai dây tín hiệu từ cuộn thứ cấp của biến dòng tổng vào các chân nhận tín hiệu dòng điện. Chú ý lắp đặt biến dòng trên đúng pha quy định và hướng đúng chiều dòng điện đi vào tải.
3. Đấu nối đầu ra điều khiển (Relay Outputs): Kết nối các chân tiếp điểm đầu ra của thiết bị tới cuộn hút của khởi động từ (contactor) điều khiển cho từng nhánh tụ bù.
4. Cài đặt thông số ban đầu: Sau khi cấp nguồn, kỹ thuật viên cần thiết lập các trị số cơ bản gồm hệ số cosphi đích (thường là 0.95), cài đặt giá trị biến dòng (C/K) và thời gian trễ đóng ngắt giữa các cấp.

Các lỗi thường gặp ở bộ điều khiển tụ bù và cách khắc phục

Trong quá trình vận hành thực tế tại các nhà máy, hệ thống tủ bù đôi khi xảy ra các hiện tượng lỗi kỹ thuật khiến bộ điều khiển tụ bù không thể hoạt động bình thường hoặc phát tín hiệu cảnh báo liên tục.

Dưới đây là những lỗi phổ biến cùng phương án khắc phục nhanh chóng:

• Lỗi ngược pha dòng điện và điện áp (U/I Phase Error): Lỗi này thường do việc đấu nối biến dòng không đúng pha hoặc ngược chiều dòng điện. Cách khắc phục là kiểm tra và đấu nối lại thứ tự pha điện áp nguồn nuôi và chiều của biến dòng cho đồng nhất.
• Bộ điều khiển không kích hoạt đóng các cấp tụ: Thường do cài đặt giá trị hệ số C/K không chính xác, hoặc dây tín hiệu điều khiển bị hở mạch. Kỹ thuật viên cần tính toán lại C/K dựa trên dung lượng tụ tối thiểu và tỉ số biến dòng để cài đặt lại.
• Thiết bị đóng ngắt liên tục không ngừng (Săn cấp): Hiện tượng này xảy ra khi thời gian trễ đóng ngắt cài đặt quá ngắn, hoặc dung lượng các cấp tụ bù quá lớn so với tải thực tế. Giải pháp là tăng thời gian trễ đóng ngắt lên hoặc cấu hình lại dung lượng tụ bù cho phù hợp.
