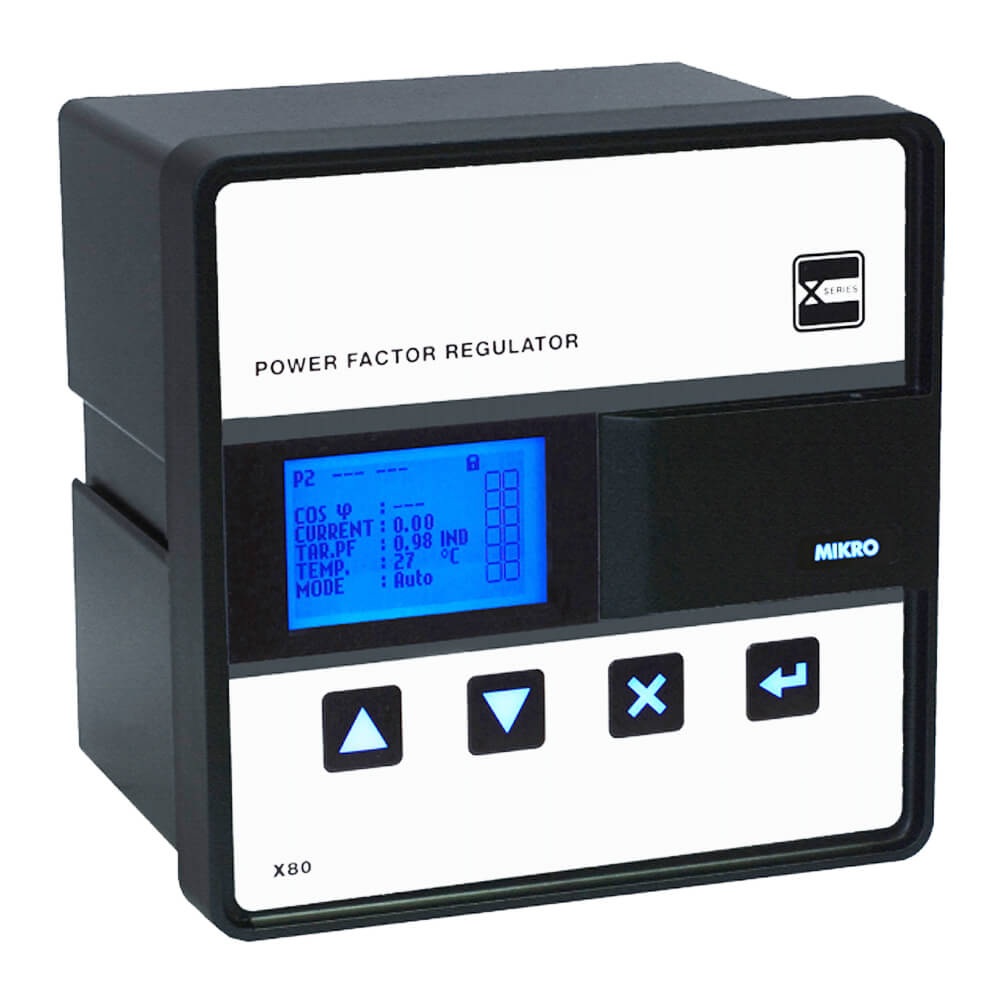

Bộ điều khiển tụ bù 08 cấp MIKRO X80-PFR80P3-240- 50 ( 8 cấp 3CT )

Nhà sản xuất: MIKRO / MALAYSIA

Mã hàng: X80-PFR80P3-240-50

Bảo hành: 12 tháng.

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Thông số kỹ thuật:

- Màn hình LCD 2 inch 64 x 128 dot matrix có đèn nền.
- Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh.
- Tự động xác lập hệ số C/K hoặc cài đặt bằng tay.
- Tự động điều chỉnh cực tính của biến dòng (CT).
- Thông số hiển thị: Hệ số COSφ ; Dòng thứ cấp; Báo lỗi; Sóng hài bậc cao(THD); Nhiệt độ; Trạng thái đóng/ cắt các cấp.
- 5 chế độ cài đặt đóng ngắt : Auto / Auto Rotate / 4-quadrant / Linear/ Manual.
- Có thể cố định "Fixed" các cấp đóng trực tiếp theo yêu cầu người sử dụng.
- Có tiếp điểm riêng cho quạt (Fan): Fixed on/ Output on/ Nhiệt độ/ Không dùng.
- Có tiếp điểm tín hiệu, có thể liên kết với 10 tín hiệu cảnh báo của PFRLCD. Giao tiếp truyền thông Modbus-RTU RS485.
- Bảo vệ và cảnh báo khi: Quá áp (253 - 264V/ OFF) /Thấp áp (195 - 204V/ OFF);Quá dòng (5.5 - 7.0A/ OFF) /Thấp dòng (0.01 - 0.15A/ OFF); Quá /Thấp hệ số COSφ (ON/ OFF); Quá nhiệt (36 - 70oC/ OFF); Lỗi cực tính CT (ON/ OFF); %THDI (20 - 300%/ OFF); Ngắt khi không có điện áp; Lỗi cấp tụ
- Đo và hiển thị sóng hài bậc cao đến bậc thứ 31 (dạng đồ thị hoặc dạng bảng).
- Nguồn điện điều khiển: 85Vrms - 265Vrms.
- Đáp ứng tiêu chuẩn IEC 61000-6-2, IEC 61000-6-4.
- Kích thước (h x w x d): 144 x 144 x 122 mm.

Sơ đồ đấu nối bộ 08 cấp X80-PFR80P3 của Mikro:

NHỮNG LƯU Ý CẦN CHÚ Ý:

- Biến dòng phải đấu từ pha ở đầu nguồn tổng tải

- Biến dòng ở pha nào thì lấy điều khiển ở pha đó (nguồn nuôi bộ điều khiển cũng ở pha đó)

- Biến dòng phải chọn sát nhất với tải (ví dụ đo tổng tải 80A thì chọn CT tầm 100-150A là ok nhất)
