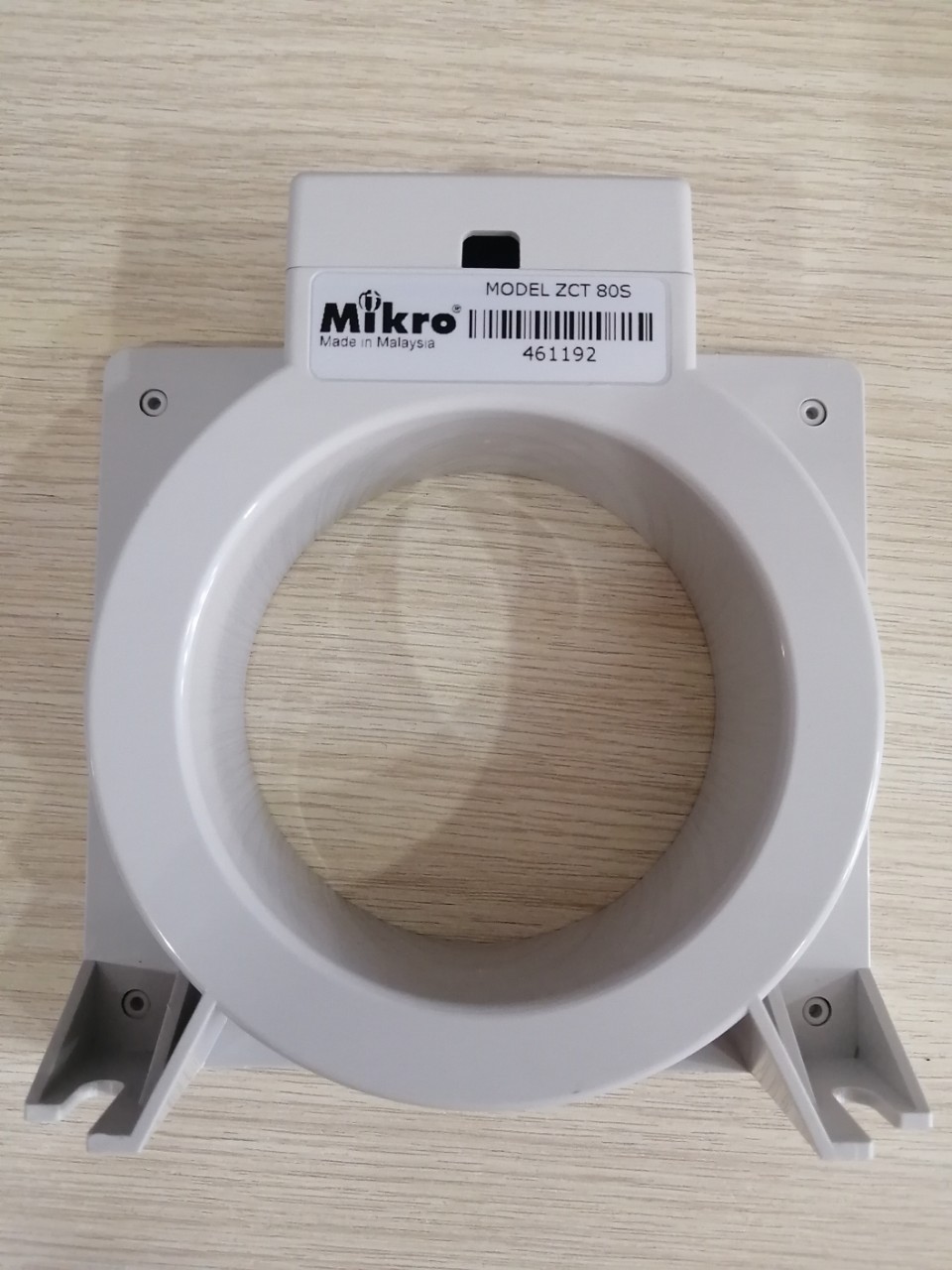

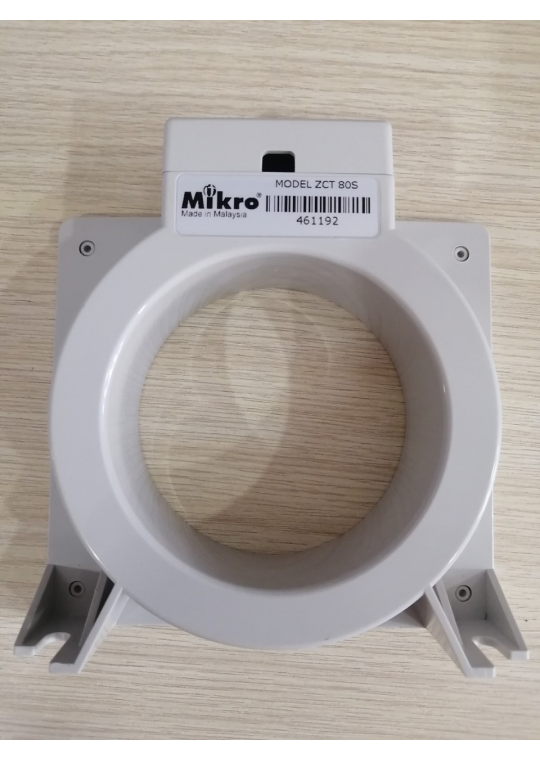

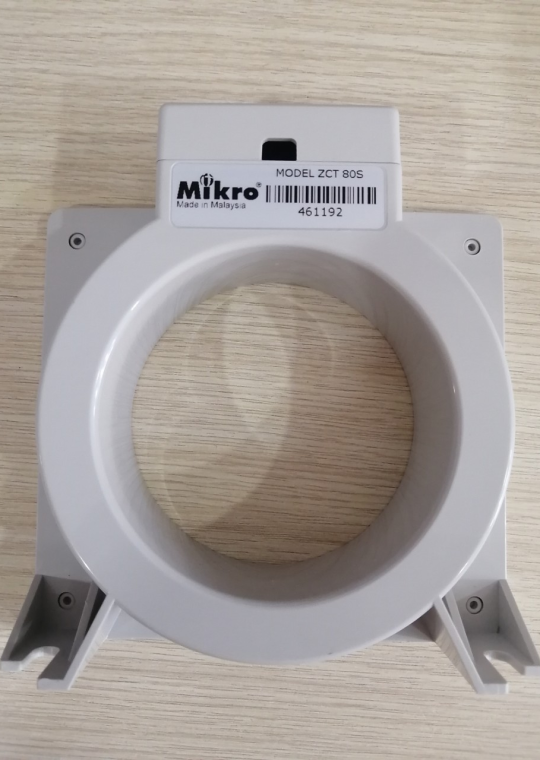

Biến dòng thứ tự không Mikro ZCT 80S

Nhà sản xuất: Mikro / Malaysia

Mã sản phẩm: ZCT 80S

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Biến dòng thứ tự không (ZCT - Zero Phase Current Transformer) của thương hiệu Mikro là thiết bị chuyên dụng được thiết kế để phát hiện dòng rò trong hệ thống điện. Khi hoạt động kết hợp với rơ le bảo vệ dòng chạm đất (Earth Fault Relay), nó giúp ngắt mạch kịp thời để bảo vệ thiết bị và an toàn cho con người.

Dưới đây là các thông tin kỹ thuật quan trọng :

1. Đặc điểm kỹ thuật phổ biến :

• Chức năng: Phát hiện dòng từ thông lệch giữa các pha (dòng rò) và truyền tín hiệu về rơ le Mikro.
• Chất liệu: Thường được đúc bằng nhựa epoxy cao cấp, đảm bảo độ bền cơ học và cách điện tốt.
• Khả năng tương thích: Tối ưu nhất khi sử dụng cùng các dòng rơ le Mikro như NX200A, NX233A hoặc các dòng rơ le bảo vệ chạm đất kỹ thuật số.

2. Các model và kích thước thông dụng :

Tùy vào tiết diện dây dẫn hoặc thanh cái, bạn có thể lựa chọn các kích thước đường kính trong (ID) khác nhau:

• ZCT40: Đường kính trong 40mm.
• ZCT60: Đường kính trong 60mm.
• ZCT80: Đường kính trong 80mm.
• ZCT120: Đường kính trong 120mm.
• ZCT210: Đường kính trong 210mm (dành cho hệ thống lớn).

3. Lưu ý khi lắp đặt :

• Đi dây: Tất cả các dây pha (L1, L2, L3) và dây trung tính (N) phải đi xuyên qua tâm của ZCT.
• Dây tiếp địa: Tuyệt đối không được cho dây nối đất đi xuyên qua ZCT.
• Tỷ số biến: Các dòng ZCT của Mikro thường có tỷ số biến chuẩn (như 1/1000) để đồng bộ hóa với thuật toán xử lý của rơ le Mikro

Với biến dòng ZCT này khá đơn giản, chúng ta có thể tính toán để xác định đường kính bên trong của ZCT được yêu cầu như sau:
