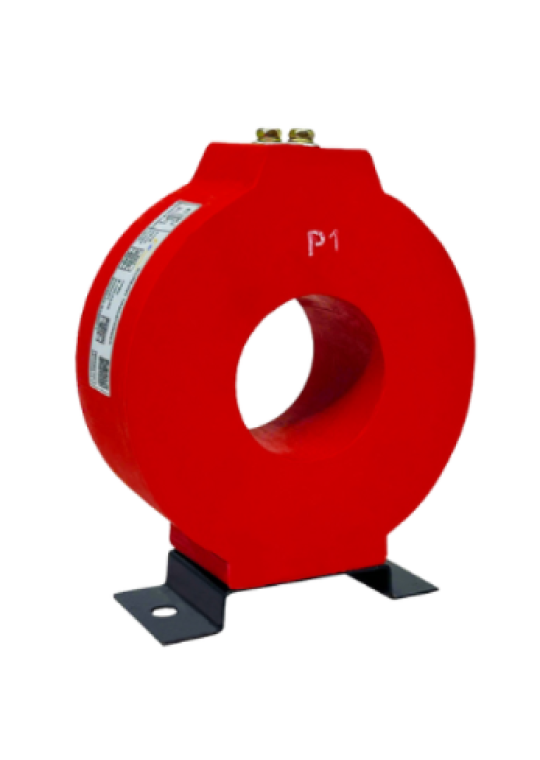

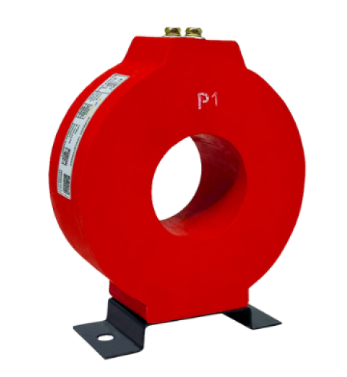

Biến dòng bảo vệ đúc Epoxy tròn Master PCT-CRE40 250/5A 5P10 5VA

Nhà sản xuất: MASTER electric

Mã sản phẩm: PCT-CRE40

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

Biến dòng bảo vệ đúc Epoxy tròn Master PCT-CRE40 250/5A 5P10 5VA là thiết bị biến đổi dòng điện cấp bảo vệ dạng đúc keo tròn (Epoxy màu đỏ) có chức năng chính là biến đổi dòng điện xoay chiều có giá trị lớn ở mạch sơ cấp thành dòng điện nhỏ hơn ở mạch thứ cấp để cung cấp tín hiệu cho các relay bảo vệ hệ thống điện khi xảy ra sự cố.

Thông số kỹ thuật chi tiết

• PCT-CRE40 (hoặc PCT-C40): Ký hiệu model/mã dòng sản phẩm biến dòng kiểu đúc Epoxy tròn màu đỏ có đường kính trong đạt Phi 40mm.
• PCT: Viết tắt của Protection Current Transformer (Biến dòng loại bảo vệ).
• 250/5A: Tỷ số biến dòng định mức.
  • Dòng điện sơ cấp định mức: 250A (Dòng điện tối đa chạy qua dây dẫn chính).
  • Dòng điện thứ cấp định mức: 5A (Dòng điện đầu ra chuẩn đưa vào relay bảo vệ).
• 5P10: Cấp chính xác dành cho mạch bảo vệ điện.
  • 5: Sai số dòng điện tối đa cho phép là 5% khi có sự cố dòng ngắn mạch.
  • P: Ký hiệu cho loại biến dòng bảo vệ (Protection).
  • 10: Hệ số giới hạn độ chính xác (ALF). Thiết bị đảm bảo sai số trong phạm vi cho phép khi dòng điện ngắn mạch tăng gấp 10 lần dòng định mức (tức là lên đến 1000A).
• 5VA: Dung lượng (công suất đầu ra định mức) của biến dòng là 5 Volt-Ampere. Thông số này quyết định khả năng chịu tải của mạch thứ cấp (độ dài dây dẫn và số lượng thiết bị đấu nối vào thiết bị)
• WB ( With base ) : có kèm đế

Ứng dụng thực tế

• Thiết kế kiểu băng quấn gọn nhẹ, dễ lắp đặt bên trong các tủ điện công nghiệp.
• Dùng kết hợp với các thiết bị bảo vệ, rơ-le dòng điện để ngắt mạch khi xảy ra quá tải hoặc ngắn mạch.

Thông số Biến dòng bảo vệ PCT-CRE40 PCT 250/5A CL.5P10 5VA của MASTER:

Kích thước Biến dòng bảo vệ PCT-CRE40 PCT 250/5A CL.5P10 5VA của MASTER:
