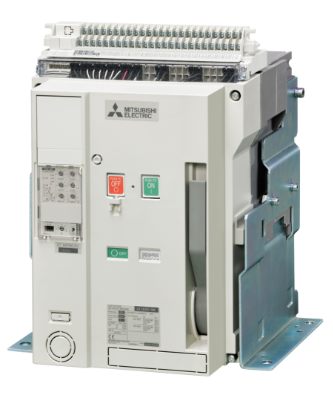

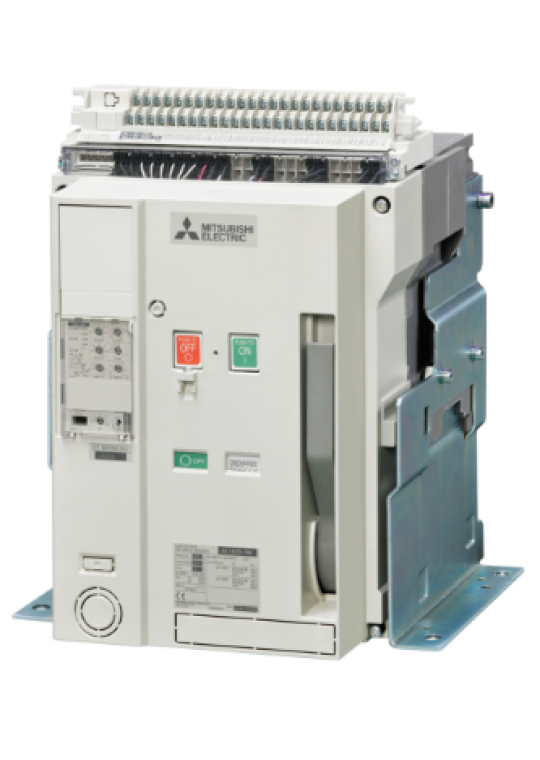

ACB MITSUBISHI 3P 1600A 65kA loại cố định ( AE1600-SW )

Nhà sản xuất: MITSUBISHI / JAPAN

Mã sản phẩm: AE1600-SW 3P

Bảo hành: 12 tháng

Liên hệ P. Kinh Doanh : 0916 804 808 - 0916 604 609, Email: sale.dienthaiduong@gmail.com

Máy cắt không khí (ACB) Mitsubishi là dòng thiết bị đóng cắt cao cấp từ tập đoàn Mitsubisjhi Electric ( Nhật Bản ) được sử dụng phổ biến trong hệ thống điện công nghiệp có chức ngăn chính là đóng ngắt mạch điện bảo vệ quá tải và ngắn mạch.

Các dòng sản phẩm chính :

Dòng phổ biến nhất hiện nay là World Super Series (AE-SW) với các đặc điểm:

• Dải dòng điện định mức: Từ 630A đến 6300A.
• Số cực: 3 cực (3P) hoặc 4 cực (4P).
• Khả năng cắt dòng ngắn mạch (Icucap I sub c u end-sub𝐼𝑐𝑢): Từ 65kA đến 130kA tùy model.
• Kiểu lắp đặt: Loại cố định (Fixed) hoặc loại ngăn kéo (Draw-out).
• Phụ kiện đi kèm: Có thể lắp thêm cuộn cắt (shunting trip), cuộn đóng (closing coil), motor nạp lò xo, và các tiếp điểm phụ.

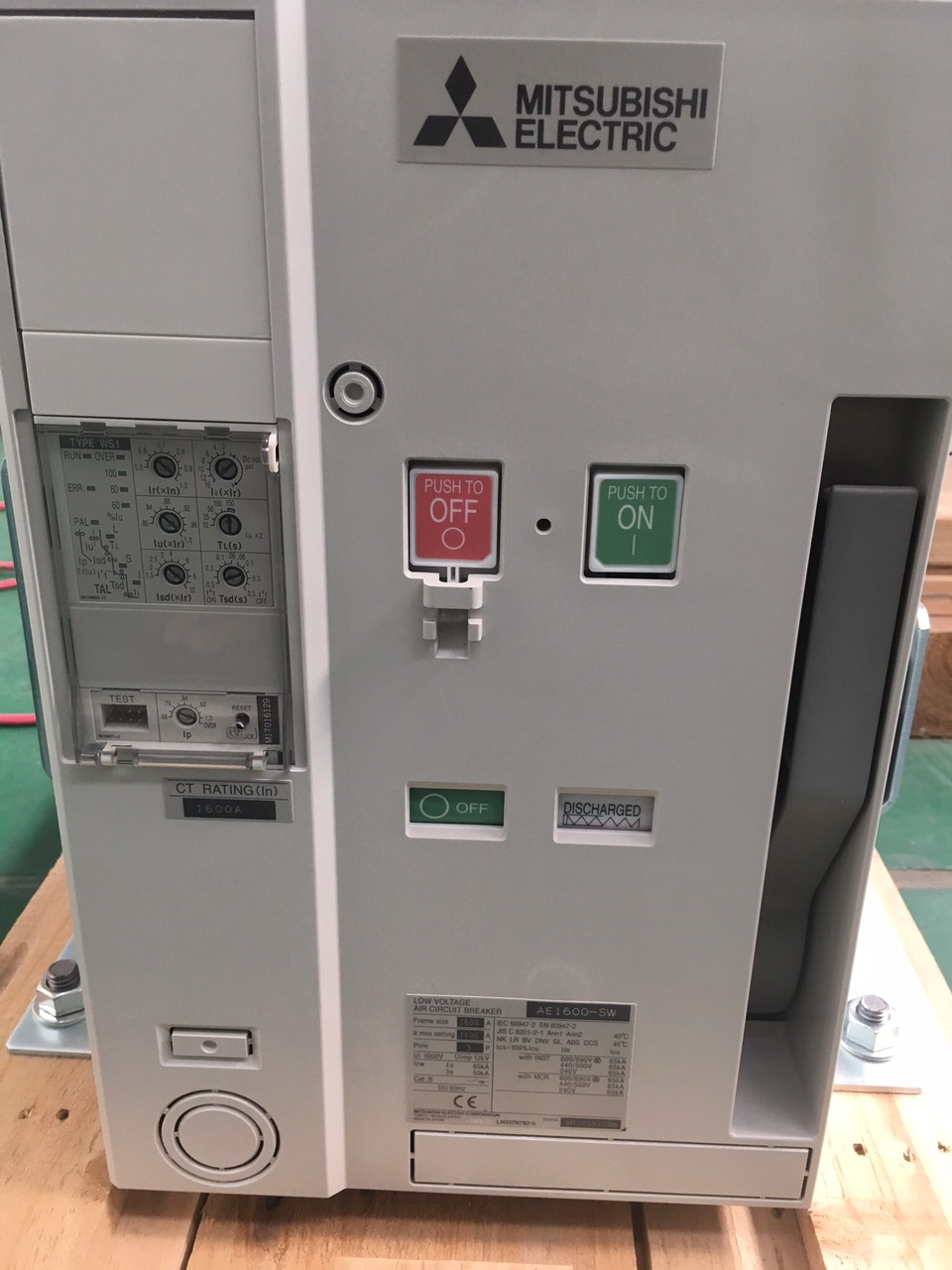

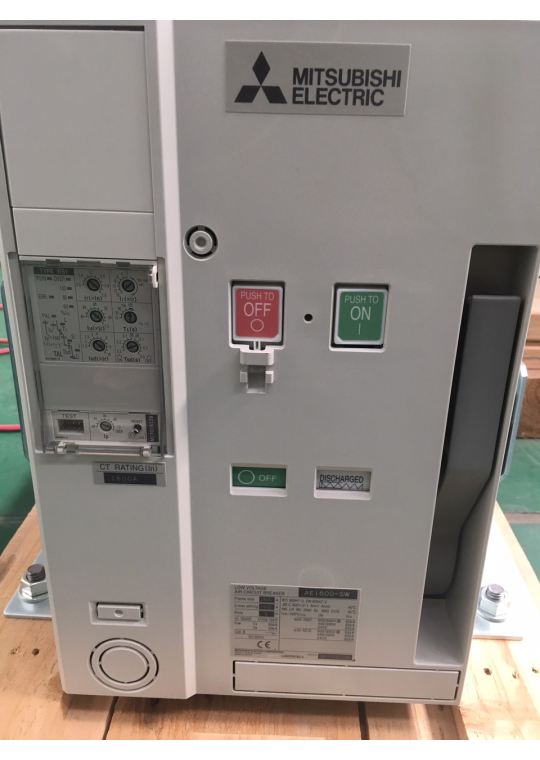

ACB MITSUBISHI 3P/1600A/65kA – AE1600-SW

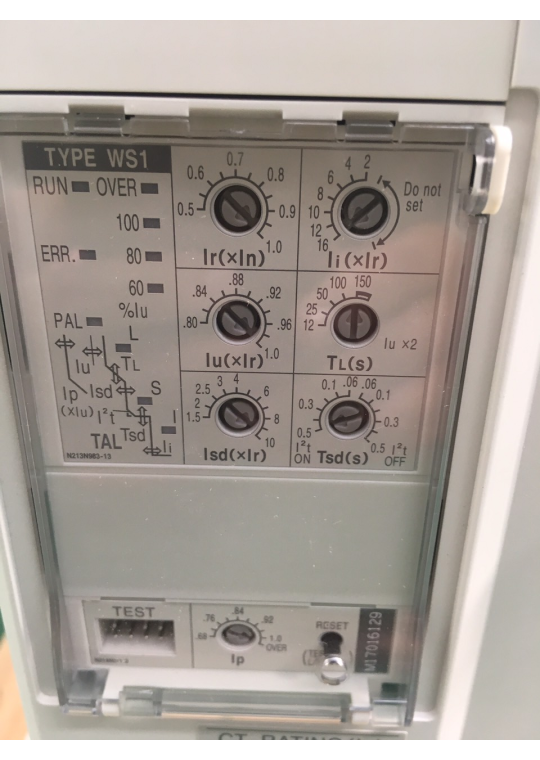

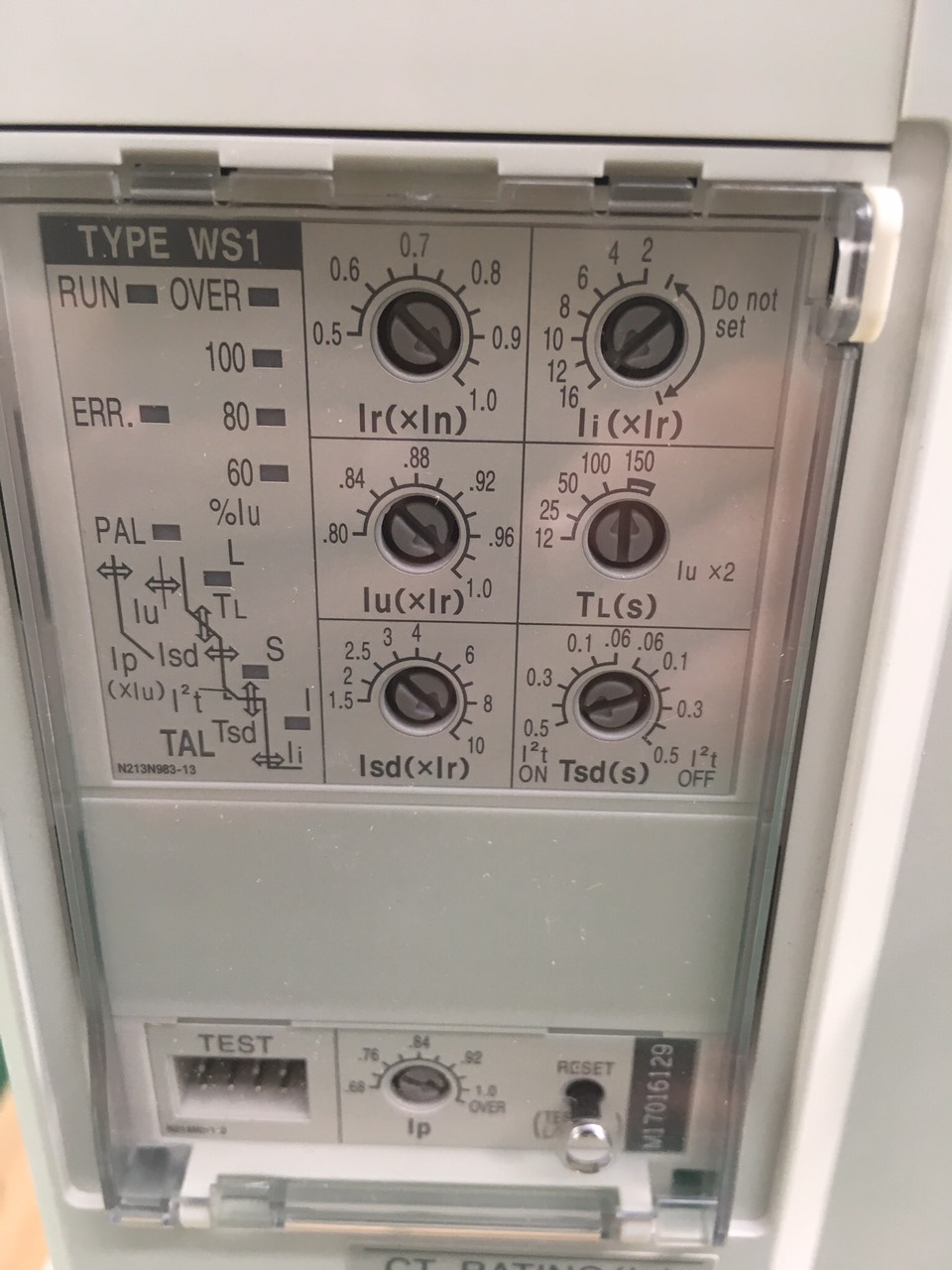

• Kiểu lắp cố định (Fixed type), cơ cấu nạp lò xo bằng tay, Relay bảo vệ kiểu tiêu chuẩn ( S Relay )

• Mã Hàng : AE1600-SW
• ACB (Máy cắt không khí) loại  : 3 Pha
• Rated current(A) : 1600A (dòng điện định mức)
• Ampere frame (AF) : AE1600-SW (Khung kích thước chế tạo)

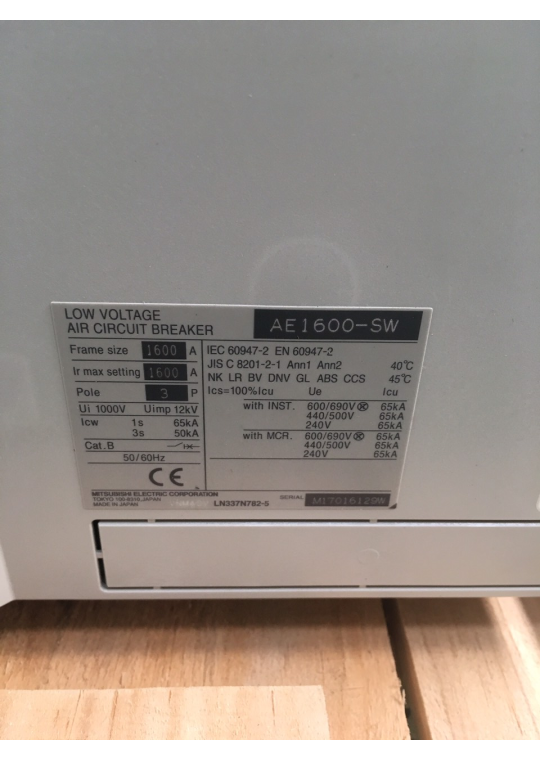

• Ultimate breaking capacity(kA) : Ics = 100% Icu = 65kA
• Rated operating voltage(V) : (Ue)440V / 500V(Điện áp làm việc định mức)
• Frequency  (Hz) : 50Hz / 60Hz (tần số định mức)
• IEC: IEC-60947-2 / EN60947-2 / BV / VDE / JIS C8201-2-1 / GB14048.2

Thông số máy cắt ACB AE1600-SW của Mitsubishi :

Kích thước máy cắt ACB Mitsubishi AE1600-SW :
