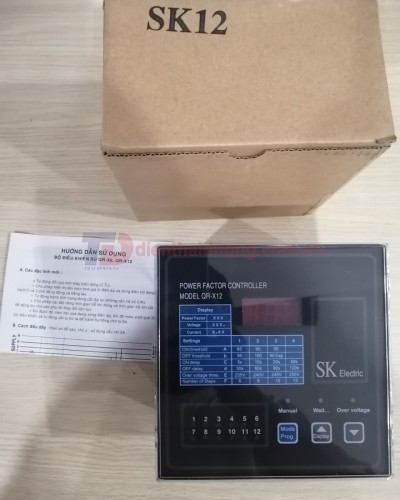

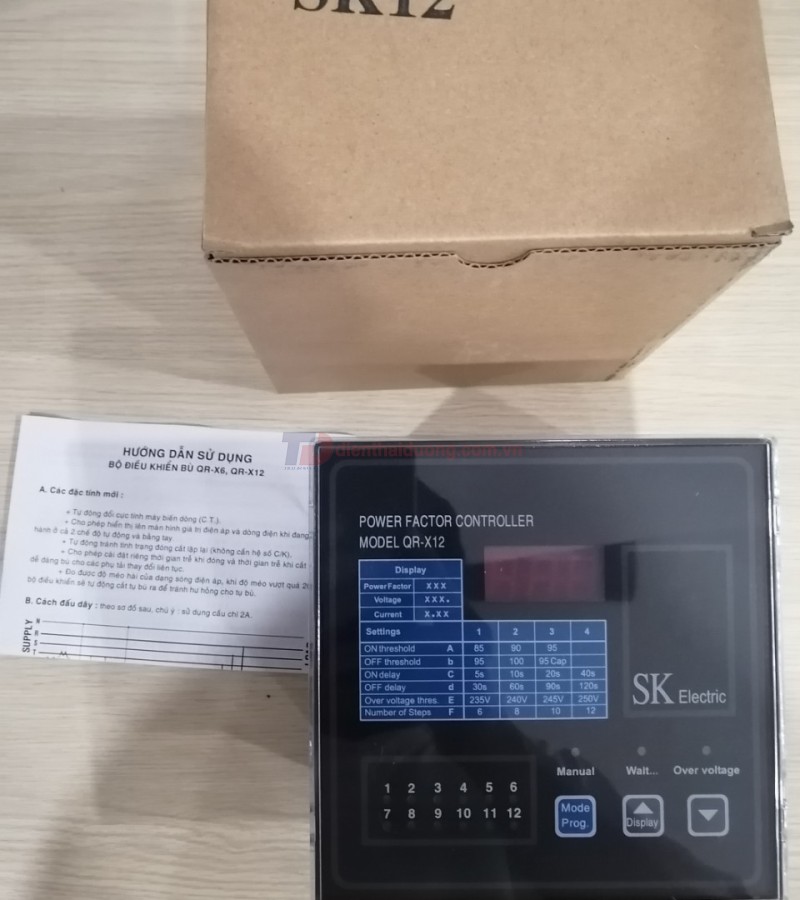

  • Bộ điều khiển tụ bù 12 cấp SK QR-X12

  • Mã SP: QR-X12
  • Giá: 2,079,000 vnđ 2,296,000 vnđ -9%
  • ( giá trên chưa bao gồm 10% VAT )

  • Lượt xem : 7360   -   Đã bán: 428
  • Xuất xứ: SK electric (sx tại Việt Nam)
  • Bảo hành: 12 tháng
  • BỘ ĐIỀU KHIỂN TỤ BÙ SK QR-X12_12 CẤP

    – Kích thước mặt (WxH): 144×144

    – Điện áp cấp : 220VAC

    – Đóng cắt xoay vòng

    – Tự động cài đặt hệ số C.K

    – Tự động đổi cực tính biến dòng

    – Có thể cài đặt số cấp làm việc (trừ bộ SK 04 cấp)

    – Bảo vệ quá điện áp

Hàng chính hãng mới 100%
Hàng chính hãng mới 100%
Tư vấn, hỗ trợ kỹ thuật sản phẩm
Tư vấn, hỗ trợ kỹ thuật sản phẩm
Bảo hành cam kết 12 tháng
Bảo hành cam kết 12 tháng
Giao hàng linh hoạt trên toàn quốc
Giao hàng linh hoạt trên toàn quốc
Bộ điều khiển tụ bù SK QR-X12 12 cấp ( Size:144x144 )

Nhà sản xuất: SK Electric (sx tại Việt Nam)

Bảo hành: 12 tháng.

Liên hệ P. Kinh Doanh : 0916 604 609 - 0916 804 808, Email: sale.dienthaiduong@gmail.com

DOWNLOAD CATALOGUE BỘ ĐIỀU KHIỂN SK 12 CẤP TẠI ĐÂY :



Bộ điều khiển tụ bù SK 12 cấp ( size: 144x144 ):

  • Nước sản xuất : Việt Nam
  • Điện áp : 220V
  • Đóng cắt xoay vòng
  • Tự động cài đặt hệ số C.K
  • Tự Động đổi cực tính biến dòng
  • Bảo vệ qúa điện áp
  • Có thể cài đặt số cấp làm việc (trừ bộ SK 4 cấp)
  • Có thể sử dụng cho lưới 3P 220V, 3P 380V

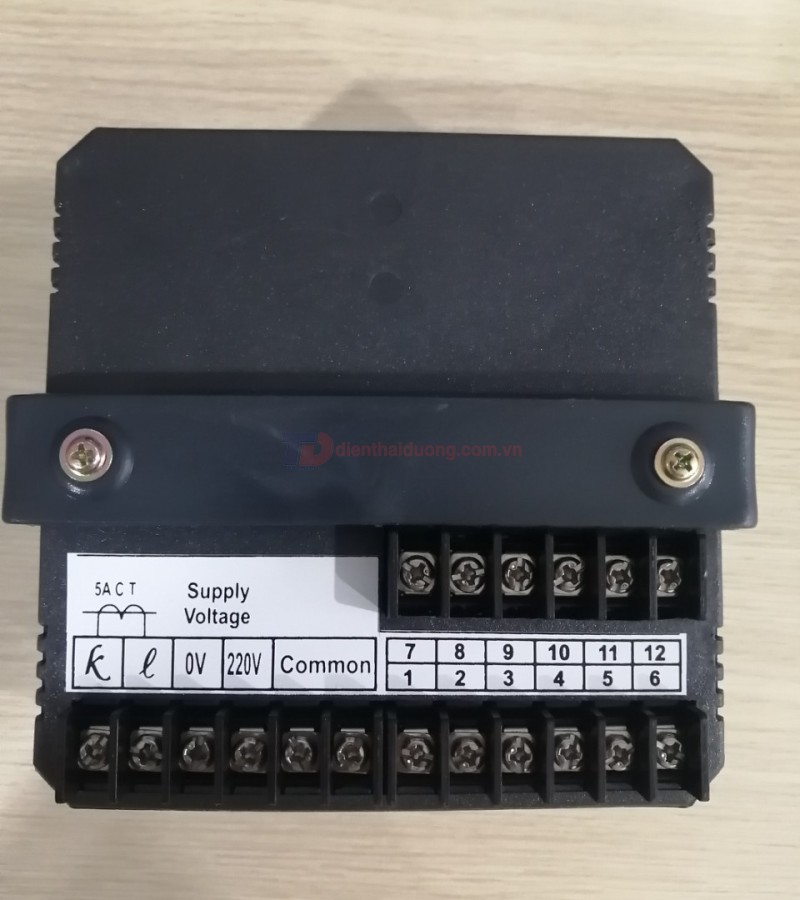

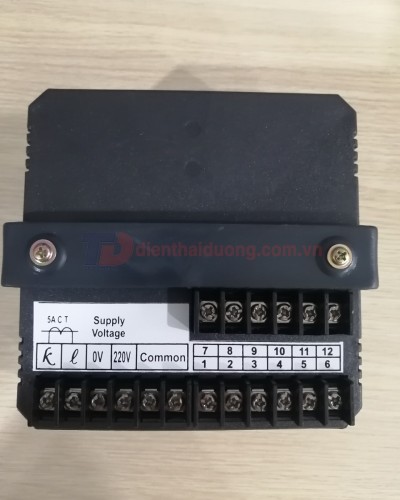

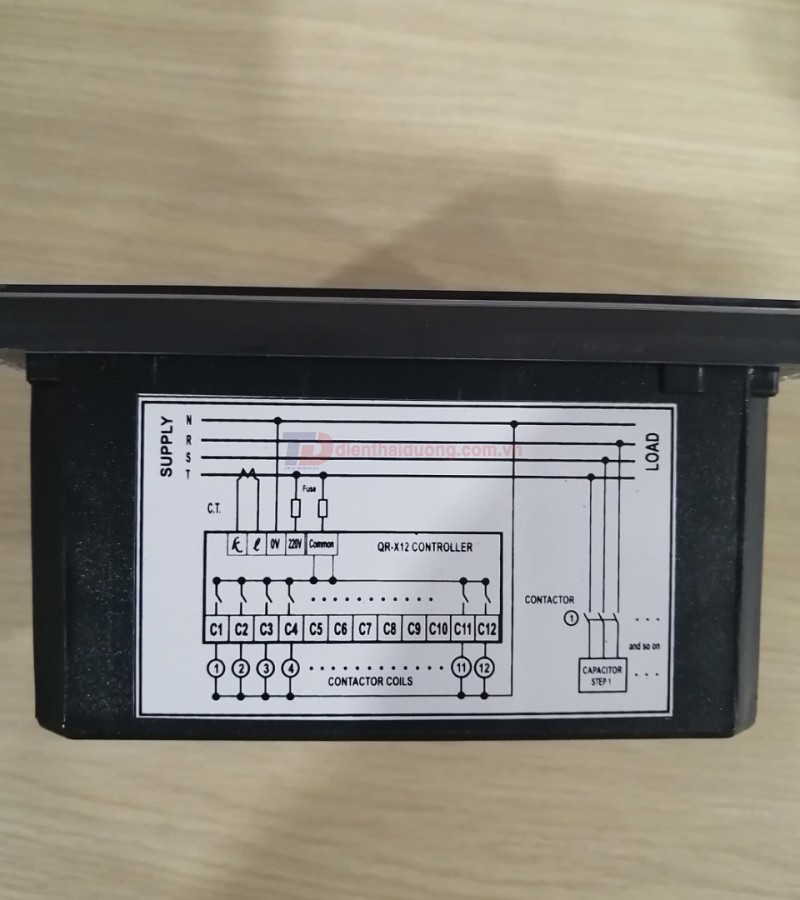

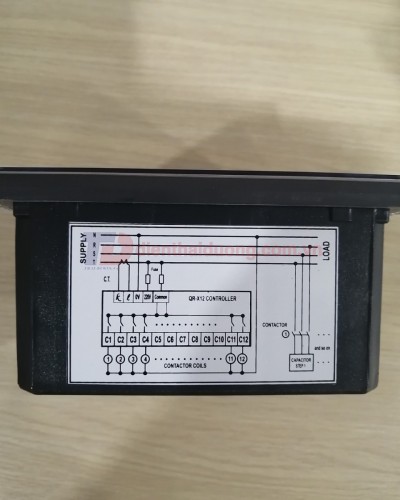

Sơ đồ đấu dây Bộ SK QR-X6 và QR-X12:

NHỮNG LƯU Ý CẦN CHÚ Ý:

  • Biến dòng phải đấu từ pha ở đầu nguồn tổng tải
  • Biến dòng ở pha nào thì lấy điều khiển ở pha đó (nguồn nuôi bộ điều khiển cũng ở pha đó)
  • Biến dòng phải chọn sát nhất với tải (ví dụ đo tổng tải 80A thì chọn CT tầm 100-150A là ok nhất)



  • Mô tả hoạt động :
  •  Khi được cấp điện, bộ điều khiển sẽ hoạt động ở chế độ tự động. Màn hình sẽ hiển thị trị số cos ϕ của phụ tải hoặc hiển thị L o C nếu đang không tải.
  •  Bộ điều khiển sẽ so sánh trị số cos ϕ của phụ tải với các giá trị ngưỡng đóng và ngưỡng cắt được lập trình sẵn để tiến hành đóng/cắt tụ bù.

     Đèn Delaying sẽ nhấp nháy khi bộ điều khiển đang tiến hành đóng/cắt tụ bù theo thời gian trễ đóng/cắt đã được lập trình.

     Các cấp tụ bù được đóng/cắt theo thứ tự xoay vòng.

     Có thể chuyển sang chế độ đóng cắt bằng tay (để thử contactor, tụ bù…) bằng cách nhấn nút [ Mode/Prog. ] khoảng 0,5 giây. Đèn Manual sẽ sáng. Lúc này có thể đóng / cắt tụ bù bằng cách nhấn nút [ _ ] / [ _ ]. Trở về chế độ tự động bằng cách nhấn nút [ Mode/Prog. ] khoảng 0,5 giây.

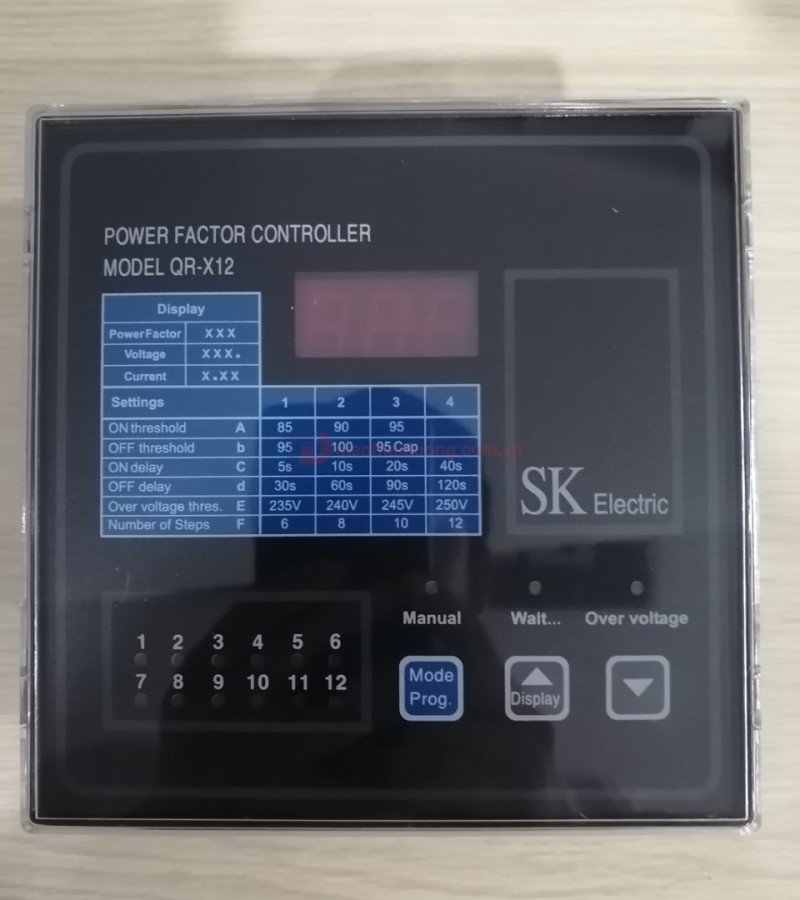

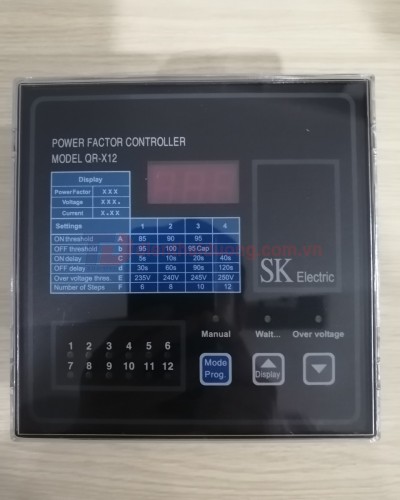

  • Lập trình các thông số :
  •  Nhấn nút [ Mode/Prog. ] khoảng 2 giây, bộ điều khiển sẽ chuyển vào chế độ lập trình. Màn hình sẽ hiển thị các thông số A, b, C, d, và các giá trị cài đặt 1, 2, 3, 4 ứng với các thông số đó. Nhấn nút [ Mode/Prog. ] để chọn thông số A, b, C, d.

     Nhấn nút [ _ ] hoặc [ _ ] để chọn giá trị 1 hoặc 2 . . . cho từng thông số.

    Ngưỡng đóng A : Thông số A xác định ngưỡng đóng của bộ điều khiển.

    Chọn 1 trong 3 giá trị theo bảng sau :

    o A-1 : Ngưỡng đóng cos ϕ = 0.85 cảm

    o A-2 : Ngưỡng đóng cos ϕ = 0.90 cảm

    o A-3 : Ngưỡng đóng cos ϕ = 0.95 cảm

    Ngưỡng cắt b : Thông số b xác định ngưỡng cắt của bộ điều khiển.

    Chọn 1 trong 3 giá trị theo bảng sau :

    o b-1 : Ngưỡng cắt cos ϕ = 0.95 cảm

    o b-2 : Ngưỡng cắt cos ϕ = 1.00

    o b-3 : Ngưỡng cắt cos ϕ = 0.95 dung

    Thời gian đóng C : Thông số C xác định thời gian trễ khi đóng của bộ điều khiển.

    Chọn 1 trong 4 giá trị theo bảng sau :

    o C-1 : Thời gian đóng = 5 giây

    o C-2 : Thời gian đóng = 10 giây

    o C-3 : Thời gian đóng = 20 giây

    o C-4 : Thời gian đóng = 40 giây

    Thời gian cắt d : Thông số d xác định thời gian trễ khi cắt của bộ điều khiển.

    Chọn 1 trong 4 giá trị theo bảng sau :

    o d-1 : Thời gian cắt = 30 giây

    o d-2 : Thời gian cắt = 60 giây

    o d-3 : Thời gian cắt = 90 giây

    o d-4 : Thời gian cắt = 120 giây

    Thời gian cắt E : Thông số d xác định thời gian trễ khi cắt của bộ điều khiển.

    Chọn 1 trong 4 giá trị theo bảng sau :

    o E-1 : Ngưỡng quá áp = 235V

    o E-2 : Ngưỡng quá áp = 240V

    o E-3 : Ngưỡng quá áp = 245V

    o E-4 : Ngưỡng quá áp = 250V

    Thời gian cắt F : Thông số d xác định thời gian trễ khi cắt của bộ điều khiển.

    Chọn 1 trong 4 giá trị theo bảng sau :

    o F-1 : Sơ cấp = 1

    o F-2 : Sơ cấp = 2

    o F-3 : Sơ cấp = 3

    o F-4 : Sơ cấp = 4

  •  Sau khi đã chọn các giá trị cài đặt, nhấn nút [ Mode/Prog. ] khoảng 2 giây, bộ điều khiển sẽ ra khỏi chế độ lập trình và lưu các giá trị cài đặt mới vào bộ nhớ.

     Đây là loại non-volatile-memory không bị mất nội dung dù cho nguồn điện bị ngắt.

  • Các đặc trưng kỹ thuật chính :
  • Điện áp hoạt động AC220V +-15%, 50/60Hz
    Công suất tiêu thụ 5VA
    Quy cách cầu chì đề nghị 250V, 5A, có thời gian trễ. Lắp ngoài
    Quy cách máy biến dòng Dòng thứ cấp định mức 5A
    Khả năng đóng cắt của tiếp điểm Xoay vòng 1.1.1.1
    Độ chính xác 1.0%
    Kích thước cắt tủ điện 140x140mm
    Dải nhiệt độ/ độ ẩm vận hành -10C~35C, 10%~85%RH
    Cấp bảo vệ IP66
