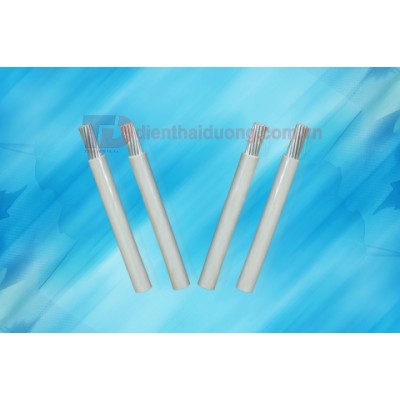

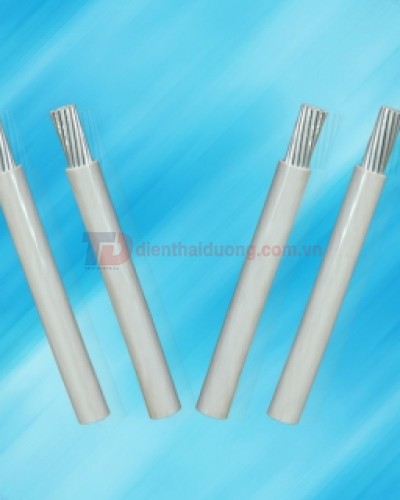

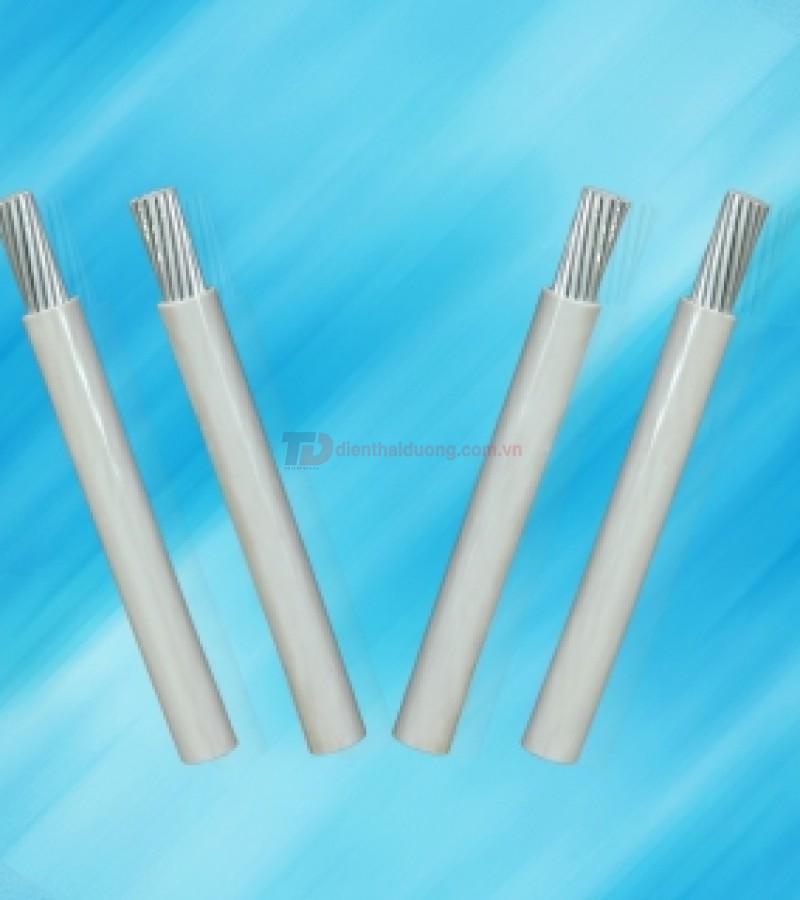

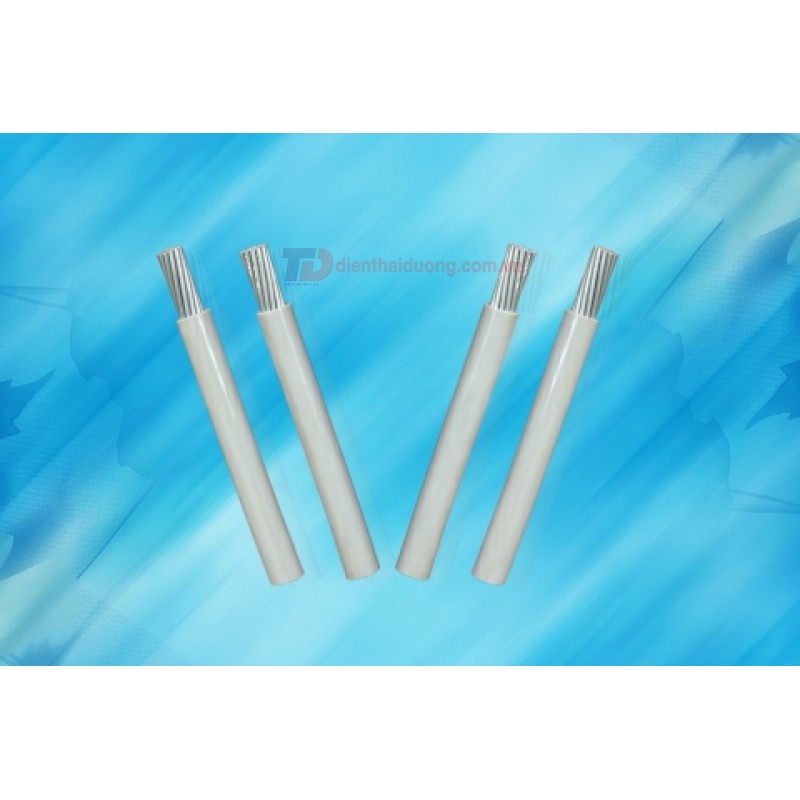

Cáp Nhôm Hạ Thế AV - 0.6/1kV _ Cadivi

• Cấp điện áp U0/U: 0,6/1 kV.

• Rated voltage U0/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút).

• Test voltage: 3,5 kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.

• Maximum conductor temperature for normal operation is 70OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

• Maximum conductor temperature for short-circuit (5s maximum duration) is:

• 140OC, với tiết diện lớn hơn 300mm2.
• 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.

• 140OC with nominal area larger than 300mm2.
• 160OC with nominal area up to and include 300mm2.

Ruột dẫn - Conductor

  Chiều dày cách điện danh định

   Đường kính tổng gần đúng (*)

Khối lượng dây gần đúng (*)

Tiết diện danh định

Kết cấu

Đường kính ruột dẫn gần đúng (*)

Điện trở DC tối đa ở 200C

Nominal Area

Structure

Approx. conductor diameter

Max. DC resistance at 200C

 Nominal thickness of insulation

Approx. overall diameter

Approx. mass

mm2

N0 /mm

mm

W/km

mm

mm

kg/km

10

CC

3,9

3,08

1,0

6,1

54

16

CC

4,75

1,91

1,0

6,8

72

25

CC

6,0

1,20

1,2

8,4

112

35

CC

7,1

0,868

1,2

9,5

147

50

CC

8,3

0,641

1,4

11,1

199

70

CC

9,9

0,443

1,4

12,7

265

95

CC

11,7

0,320

1,6

14,9

365

120

CC

13,1

0,253

1,6

16,3

445

150

CC

14,7

0,206

1,8

18,3

552

185

CC

16,4

0,164

2,0

20,4

684

240

CC

18,6

0,125

2,2

23,0

887

300

CC

21,1

0,100

2,4

25,9

1108

400

CC

24,2

0,0778

2,6

29,4

1400

500

CC

27,0

0,0605

2,8

32,6

1770

630

CC

30,8

0,0469

2,8

36,4

2225
