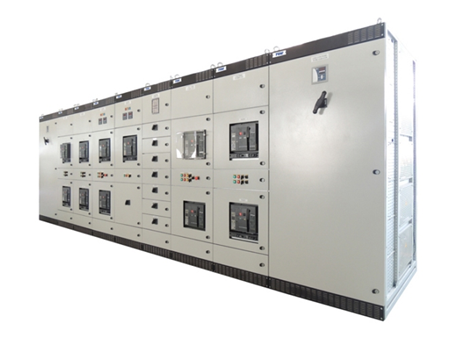

HYUNDAI ELECTRIC SWITCHGEAR TỦ ĐIỆN PHÂN PHỐI TỔNG ( MSB )
Tủ điện phân phối MSB (Main Distribution Switchboard) là loại tủ điện được lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC), chức năng chính của tủ MSB là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện định mức có thể đến 6300A. Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB ngõ ra tải, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua GPRS…. Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.
Ứng dụng:
Tủ điện phân phối tổng được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ điện này được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay… Nó được đăt sau các trạm hạ thế và trước các tủ điện phân phối (DB).
Tham khảo thông số kỹ thuật Tủ điện phân phối tổng MSB:
| Thông số | Giá trị |
| Điện áp định mức đầu vào | 380/400 VAC, 3 pha |
| Điện áp định mức đầu ra | 1 pha 220VAC, 3 pha 380VAC |
| Dòng định mức | 100 ÷ 6300A (Theo nhu cầu thực tế thiết bị) |
| Dòng cắt | 18 ÷ 100kA |
| Tần số | 50/60Hz |
| Mật độ dòng điện | 1.5A ÷ 3A/mm2 |
| Cấp bảo vệ | Cấp bảo vệ IP |
| Tiêu chuẩn lắp ráp | IEC 60439-1 |
| Bù góc phi | Có |
| Chuyển mạch Auto / Manual (ATS) | Có |
| Giám sát trạng thái từ xa qua GPRS | Có |
| Cài đặt nhiệt độ và hiển thị nhiệt độ làm việc bên trong tủ điện | Có |
| Tự động điều chỉnh độ ẩm không khí trong tủ điện | Không |
| Tự động tắt mở đèn khi đóng và mở cửa tủ điện | Có |
| Bộ cắt lọc sét | Có |
| Bảo vệ mất pha | Có |
| Đồng hồ Volt | Có |
| Đồng hồ Ampe | Có |
| Kích thước tủ (H x W x D) | Theo thiết kế |
| Số lớp cánh | 2 |
| Bề mặt | Sơn tĩnh điện, mặt kính, chân đế |
| Vật liệu | Thép dầy 1.5 ÷ 2mm |
| Lắp đặt | Đặt sàn |
