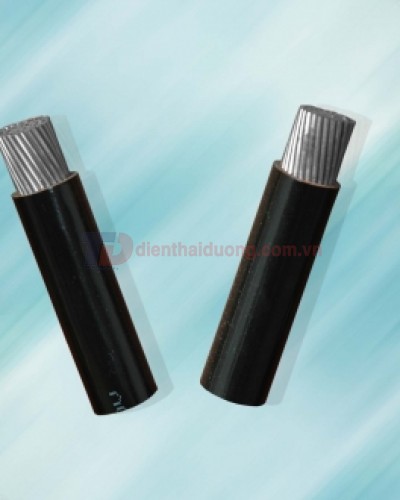

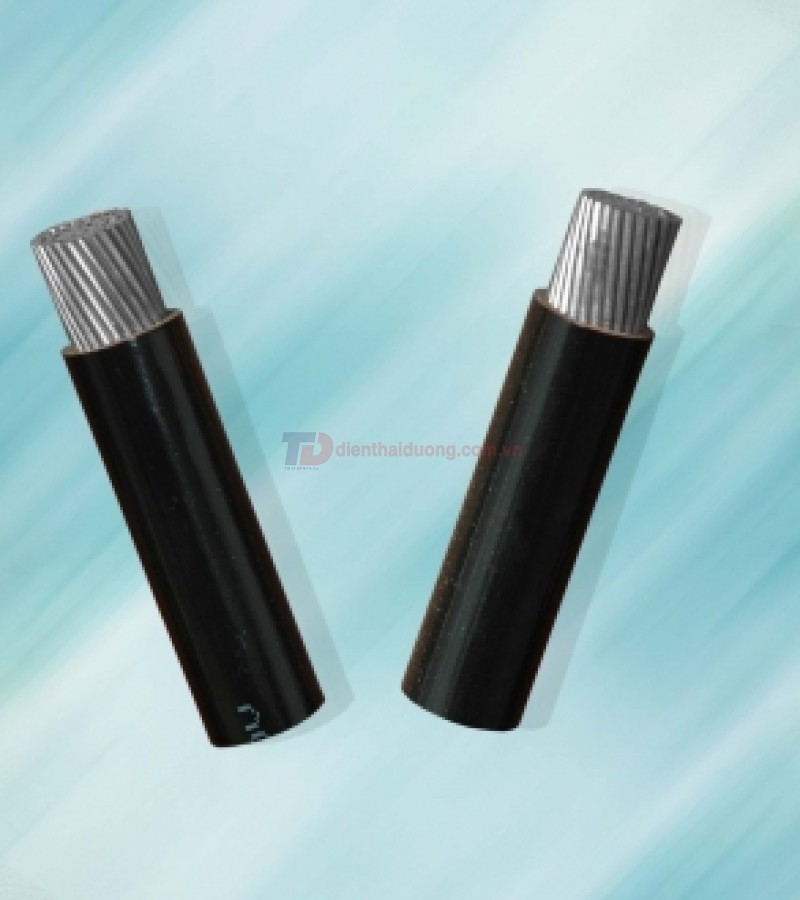

  • Cáp Nhôm Hạ Thế AX - 0.6/1kV _ Cadivi

  • Mô tả: AX ­– 0,6/1 kV CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN XLPE
  • Mã SP: AX
  • Xuất xứ: CADIVI / VIỆT NAM
  • Giá: Liên hệ
  • Lượt xem : 38

TỔNG QUAN



Cáp điện lực AX dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG



TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228

NHẬN BIẾT LÕI



Bằng màu cách điện: Màu đen.
Hoặc theo yêu cầu khách hàng.

CẤU TRÚC



CADIVI_CV_CX_AV_AX_Brochure_4pp_160408_Print2

ĐẶC TÍNH KỸ THUẬT



  • Cấp điện áp U0/U: 0,6/1 kV.
  • Rated voltage U0/U: 0,6/1 kV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Test voltage: 3,5 kV (5 minutes).
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
  • Maximum conductor temperature for normal operation is 90OC.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
  • Maximum conductor temperature for short-circuit (5s maximum duration) is 250OC.

5.1 – DÂY AX – 0,6/1 kV.                                                                         AX WIRE –  0,6/1 kV

Ruột dẫn - Conductor Chiều dày cách điện danh định Đường kính tổng gần đúng (*) Khối lượng dây gần đúng (*)
Tiết diện danh định Kết cấu Đường kính ruột dẫn gần đúng (*) Điện trở DC tối đa ở 200C
Nominal area Structure Approx. conductor diameter Max.DC resistance at 200c Nominal thickness of insulation Approx.overall diameter Approx.mass
mm2 N0 /mm mm W/km mm mm kg/km
10 CC 3,9 3,08 0,7 5,5 39
16 CC 4,75 1,91 0,7 6,2 56
25 CC 6,0 1,20 0,9 7,8 88
35 CC 7,1 0,868 0,9 8,9 118
50 CC 8,3 0,641 1,0 10,3 159
70 CC 9,9 0,443 1,1 12,1 223
95 CC 11,7 0,320 1,1 13,9 302
120 CC 13,1 0,253 1,2 15,5 379
150 CC 14,7 0,206 1,4 17,5 472
185 CC 16,4 0,164 1,6 19,6 589
240 CC 18,6 0,125 1,7 22,0 764
300 CC 21,1 0,100 1,8 24,7 953
400 CC 24,2 0,0778 2,0 28,2 1214
500 CC 27,0 0,0605 2,2 31,4 1550
630 CC 30,8 0,0469 2,4 35,6 1995

– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.



Ngoài ra CADIVI cũng có thể sản xuất các loại dây khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
