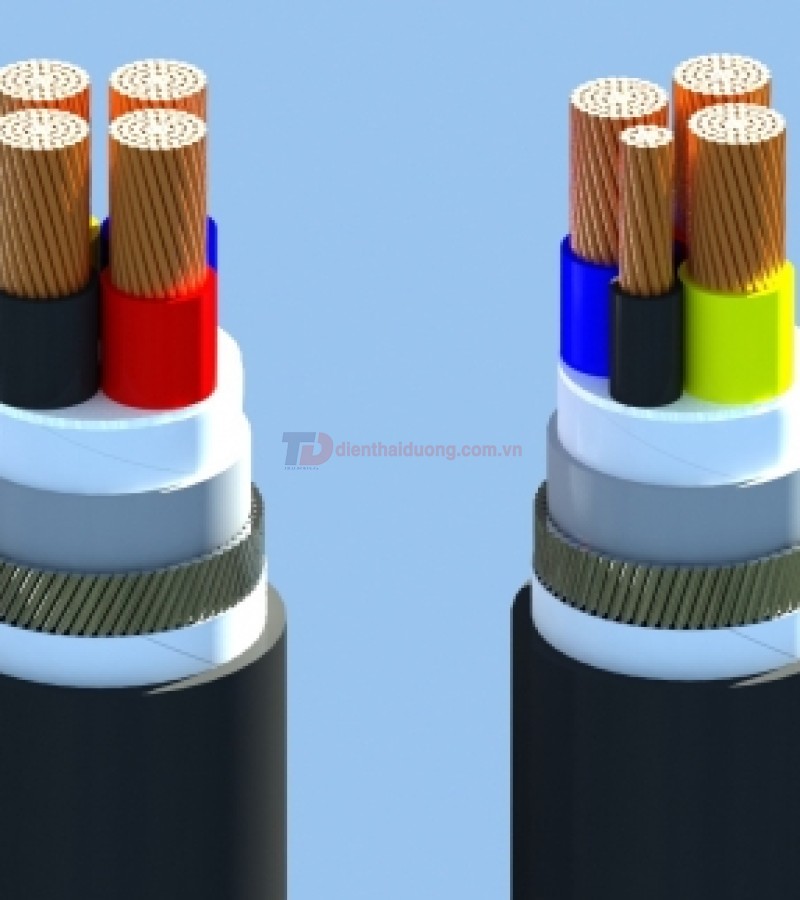

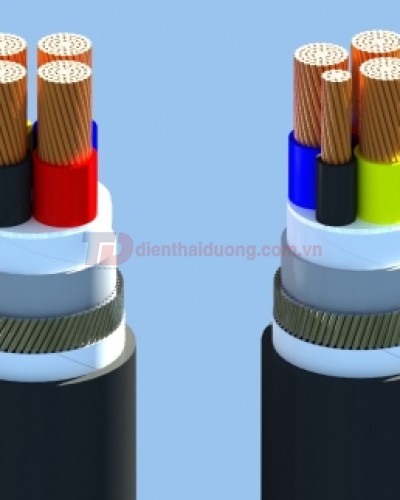

Cáp Điện Hạ Thế CVV/AWA - 0.6/1kV _ Cadivi

• Cấp điện áp U0/U: 0,6/1 kV.

• Rated voltage U0/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút).

• Test voltage: 3,5 kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.

• Maximum conductor temperature for normal operation is 70OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

• Maximum conductor temperature for short-circuit (5s maximum duration) is:

• 140OC, với tiết diện lớn hơn 300mm2.
• 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.

• 140OC with nominal area larger than 300mm2.
• 160OC with nominal area up to and include 300mm2.

Ruột dẫn - Conductor

 Chiều dày cách điện danh định

   Đường kính sợi giáp danh định

  Chiều dày vỏ danh định

Đường kính tổng gần đúng (*)

Khối lượng cáp

gần đúng (*)

  Tiết diện danh định

Kết cấu

   Đường kính ruột dẫn gần đúng (*)

  Điện trở DC tối đa ở 200C

Nominal area

Structure

Approx. conductor diameter

 Max. DC resistance at 200C

Nominal thickness of insulation

  Nominal diameter of armour wire

Nominal thickness of sheath

   Approx. overall diameter

Approx. mass

mm2

N0 /mm

mm

W/km

mm

mm

mm

mm

kg/km

50

CC

8,3

0,387

1,4

1,25

1,5

19,0

780

70

CC

9,9

0,268

1,4

1,25

1,5

20,6

1007

95

CC

11,7

0,193

1,6

1,25

1,6

23,0

1322

120

CC

13,1

0,153

1,6

1,6

1,7

25,3

1646

150

CC

14,7

0,124

1,8

1,6

1,7

27,3

1971

185

CC

16,4

0,0991

2,0

1,6

1,8

29,6

2391

240

CC

18,6

0,0754

2,2

1,6

1,9

32,4

3025

300

CC

21,1

0,0601

2,4

2,0

2,0

36,3

3798

400

CC

24,2

0,0470

2,6

2,0

2,1

40,4

4751

500

CC

27,0

0,0366

2,8

2,0

2,2

43,8

5909

630

CC

30,8

0,0283

2,8

2,0

2,4

48,4

7425

Ruột dẫn - Conductor

Chiều dày cách điện danh định

    Đường kính sợi giáp danh định

  Nominal diameter of armour wire

Chiều dày vỏ danh định

  Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx. overall diameter

Khối lượng cáp gần đúng (*)

Approx. mass

 Tiết diện danh định

Kết cấu

   Đường kính ruột dẫn gần đúng (*)

 Điện trở DC tối đa ở 200C

Nominal area

Structure

   Approx. conductor diameter

Max. DC  resistance at 200C

  Nominal thickness of insulation

2

Lõi

3

Lõi

4

Lõi

2

Lõi

3

Lõi

4

Lõi

2

Lõi

3

Lõi

4

Lõi

2

Lõi

3

Lõi

4

Lõi

core

core

core

core

core

core

core

core

core

core

core

core

mm2

N0 /mm

mm

W/km

mm

mm

mm

mm

kg/km

1,5

7/0,52

1,56

12,10

0,8

0,8

0,8

0,8

1,8

1,8

1,8

15,1

15,6

16,4

396

429

478
